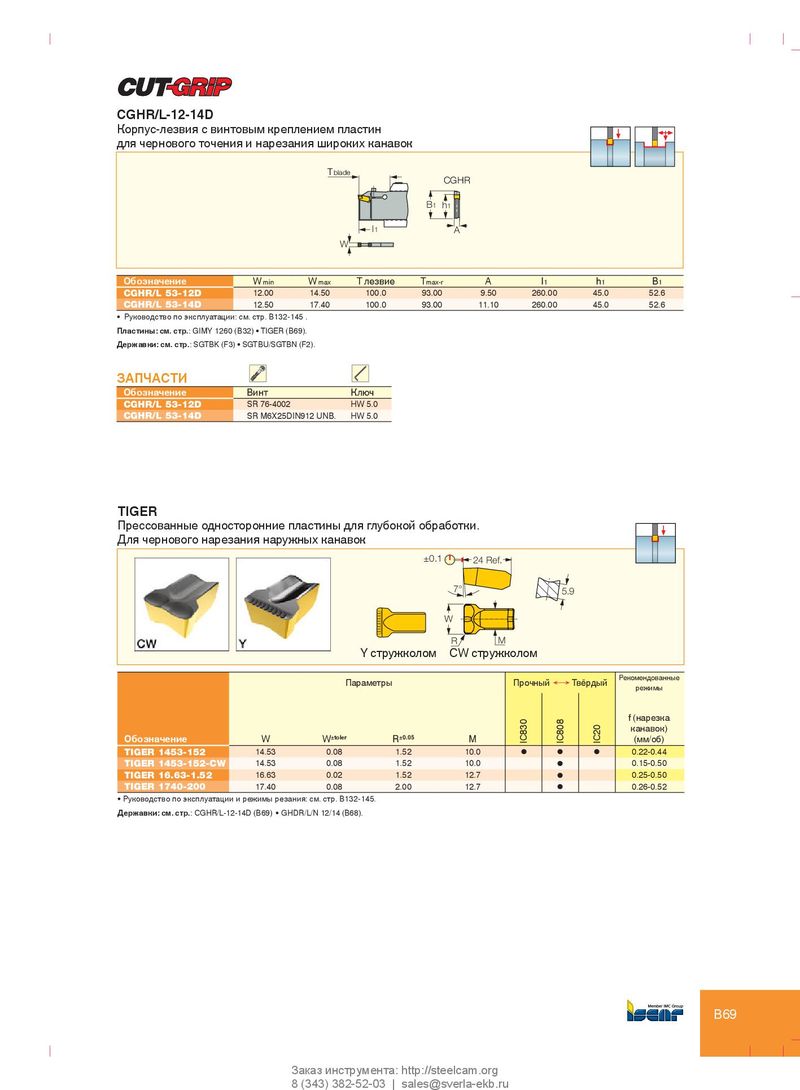

GHDR/L/N 12/14 CGHR/L-12-14D
Корпус-лезвия с винтовым креплением пластин
для чернового точения и нарезания широких канавок
Tblade CGHR B1 h1 l1 A W
| Обозначение | W min | W max | Т лезвие | Tmax-r | A | l1 | h1 | B1 | |
| CGHR/L 53-12D | 12.00 | 14.50 | 100.0 | 93.00 | 9.50 | 260.00 | 45.0 | 52.6 | |
| CGHR/L 53-14D | 12.50 | 17.40 | 100.0 | 93.00 | 11.10 | 260.00 | 45.0 | 52.6 |
- Руководство по эксплуатации: см. стр. B132-145 .
Пластины: см. стр.: GIMY 1260 (B32) TIGER (B69). Державки: см. стр.: SGTBK (F3) SGTBU/SGTBN (F2).
ЗАПЧАСТИ
| Обозначение | Винт | Ключ |
| CGHR/L 53-12D | SR 76-4002 | HW 5.0 |
| CGHR/L 53-14D | SR M6X25DIN912 UNB. | HW 5.0 |
TIGER
Прессованные односторонние пластины для глубокой обработки.
Для чернового нарезания наружных канавок
±0.1 24 Ref. 7° 5.9 W R M
Y стружколом CW стружколом
Параметры Прочный Твёрдый Рекомендованные
Ö режимы
f (нарезка канавок)
| Обозначение | W | W ±toler | R±0.05 | M | (мм/об) | |||
| TIGER 1453-152 | 14.53 | 0.08 | 1.52 | 10.0 | l | l | l | 0.22-0.44 |
| TIGER 1453-152-CW | 14.53 | 0.08 | 1.52 | 10.0 | l | 0.15-0.50 | ||
| TIGER 16.63-1.52 | 16.63 | 0.02 | 1.52 | 12.7 | l | 0.25-0.50 | ||
| TIGER 1740-200 | 17.40 | 0.08 | 2.00 | 12.7 | l | 0.26-0.52 |
- Руководство по эксплуатации и режимы резания: см. стр. B132-145.
Державки: см. стр.: CGHR/L-12-14D (B69) GHDR/L/N 12/14 (B68).
