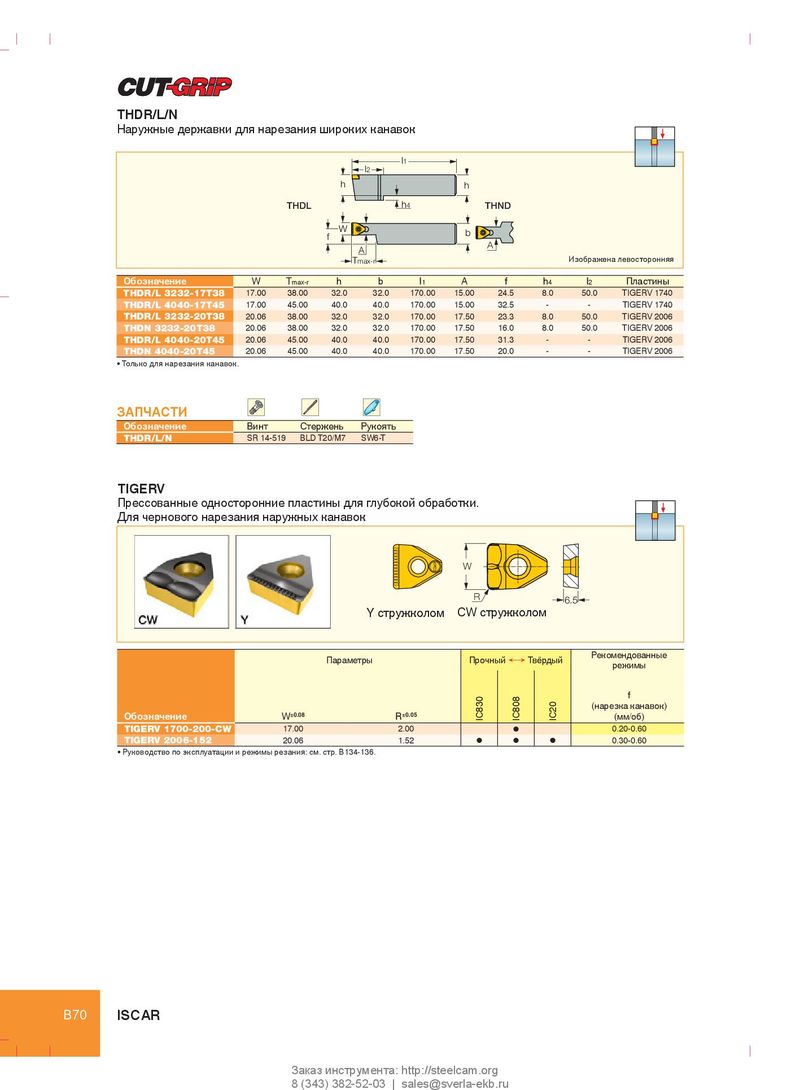

THDR/L/N
Наружные державки для нарезания широких канавок
| l1 | ||||||||||
| THDL | h | l2 | h4 | h | THND | |||||
| W f T | max-r A | b | A | Изображен | а левосторонняя | |||||
| Обозначение | W | Tmax-r | h | b | l1 | A | f | h4 | l2 | Пластины |
| THDR/L 3232-17T38 | 17.00 | 38.00 | 32.0 | 32.0 | 170.00 | 15.00 | 24.5 | 8.0 | 50.0 | TIGERV 1740 |
| THDR/L 4040-17T45 | 17.00 | 45.00 | 40.0 | 40.0 | 170.00 | 15.00 | 32.5 | - | - | TIGERV 1740 |
| THDR/L 3232-20T38 | 20.06 | 38.00 | 32.0 | 32.0 | 170.00 | 17.50 | 23.3 | 8.0 | 50.0 | TIGERV 2006 |
| THDN 3232-20T38 | 20.06 | 38.00 | 32.0 | 32.0 | 170.00 | 17.50 | 16.0 | 8.0 | 50.0 | TIGERV 2006 |
| THDR/L 4040-20T45 | 20.06 | 45.00 | 40.0 | 40.0 | 170.00 | 17.50 | 31.3 | - | - | TIGERV 2006 |
| THDN 4040-20T45 | 20.06 | 45.00 | 40.0 | 40.0 | 170.00 | 17.50 | 20.0 | - | - | TIGERV 2006 |
- Только для нарезания канавок.
ЗАПЧАСТИ
| Обозначение | Винт | Стержень | Рукоять |
| THDR/L/N | SR 14-519 | BLD T20/M7 | SW6-T |
TIGERV
Прессованные односторонние пластины для глубокой обработки.
Для чернового нарезания наружных канавок
W
R 6.5
Y стружколом CW стружколом
Параметры Прочный Ö Твёрдый
| Обозначение | W ±0.08 | R±0.05 | |||
| TIGERV 1700-200-CW | 17.00 | 2.00 | l | ||
| TIGERV 2006-152 | 20.06 | 1.52 | l | l | l |
- Руководство по эксплуатации и режимы резания: см. стр. B134-136.
Рекомендованные режимы f (нарезка канавок) (мм/об) 0.20-0.60 0.30-0.60
