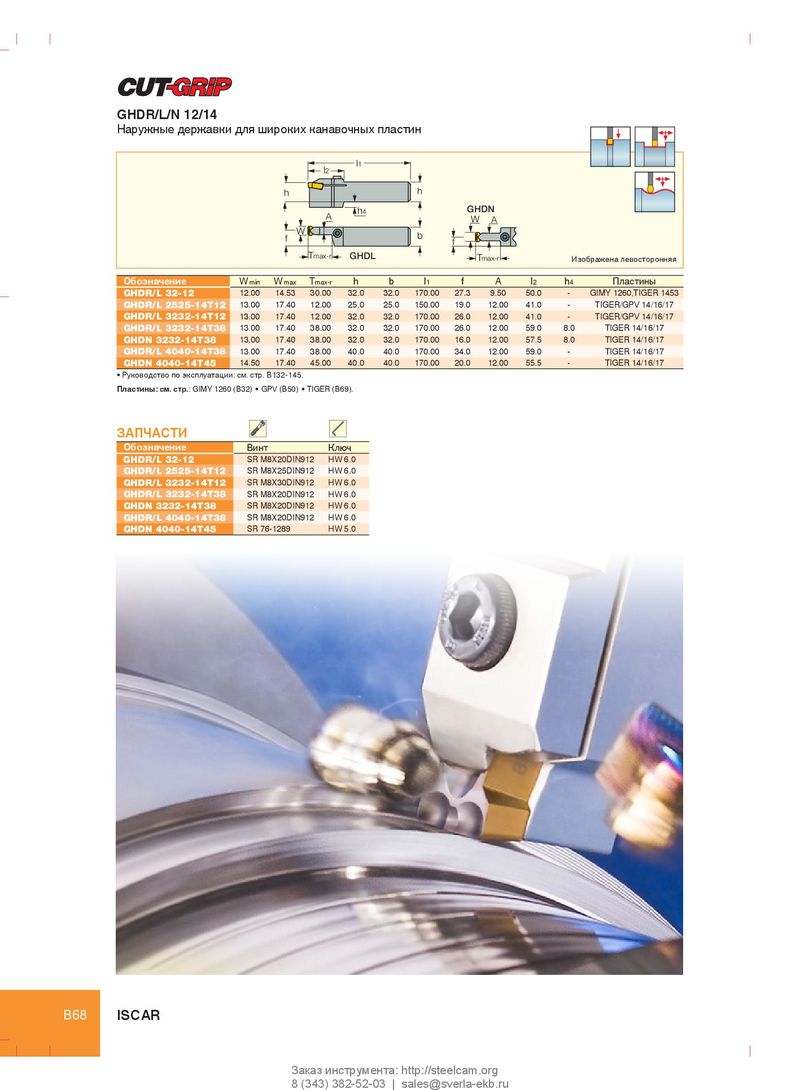

GHDR/L/N 12/14
Наружные державки для широких канавочных пластин
| h | l2 | l1 | h | ||||||||
| W f | Tmax-r A | h4 GHDL | b | W f GH | A Tmax-r DN | Изо | бражена левосторонняя | ||||
| Обозначение | Wmin | Wmax | Tmax-r | h | b | l1 | f | A | l2 | h4 | Пластины |
| GHDR/L 32-12 | 12.00 | 14.53 | 30.00 | 32.0 | 32.0 | 170.00 | 27.3 | 9.50 | 50.0 | - | GIMY 1260,TIGER 1453 |
| GHDR/L 2525-14T12 | 13.00 | 17.40 | 12.00 | 25.0 | 25.0 | 150.00 | 19.0 | 12.00 | 41.0 | - | TIGER/GPV 14/16/17 |
| GHDR/L 3232-14T12 | 13.00 | 17.40 | 12.00 | 32.0 | 32.0 | 170.00 | 26.0 | 12.00 | 41.0 | - | TIGER/GPV 14/16/17 |
| GHDR/L 3232-14T38 | 13.00 | 17.40 | 38.00 | 32.0 | 32.0 | 170.00 | 26.0 | 12.00 | 59.0 | 8.0 | TIGER 14/16/17 |
| GHDN 3232-14T38 | 13.00 | 17.40 | 38.00 | 32.0 | 32.0 | 170.00 | 16.0 | 12.00 | 57.5 | 8.0 | TIGER 14/16/17 |
| GHDR/L 4040-14T38 | 13.00 | 17.40 | 38.00 | 40.0 | 40.0 | 170.00 | 34.0 | 12.00 | 59.0 | - | TIGER 14/16/17 |
| GHDN 4040-14T45 | 14.50 | 17.40 | 45.00 | 40.0 | 40.0 | 170.00 | 20.0 | 12.00 | 55.5 | - | TIGER 14/16/17 |
- Руководство по эксплуатации: см. стр. B132-145.
Пластины: см. стр.: GIMY 1260 (B32) GPV (B50) TIGER (B69).
ЗАПЧАСТИ
| Обозначение | Винт | Ключ |
| GHDR/L 32-12 | SR M8X20DIN912 | HW 6.0 |
| GHDR/L 2525-14T12 | SR M8X25DIN912 | HW 6.0 |
| GHDR/L 3232-14T12 | SR M8X30DIN912 | HW 6.0 |
| GHDR/L 3232-14T38 | SR M8X20DIN912 | HW 6.0 |
| GHDN 3232-14T38 | SR M8X20DIN912 | HW 6.0 |
| GHDR/L 4040-14T38 | SR M8X20DIN912 | HW 6.0 |
| GHDN 4040-14T45 | SR 76-1289 | HW 5.0 |
