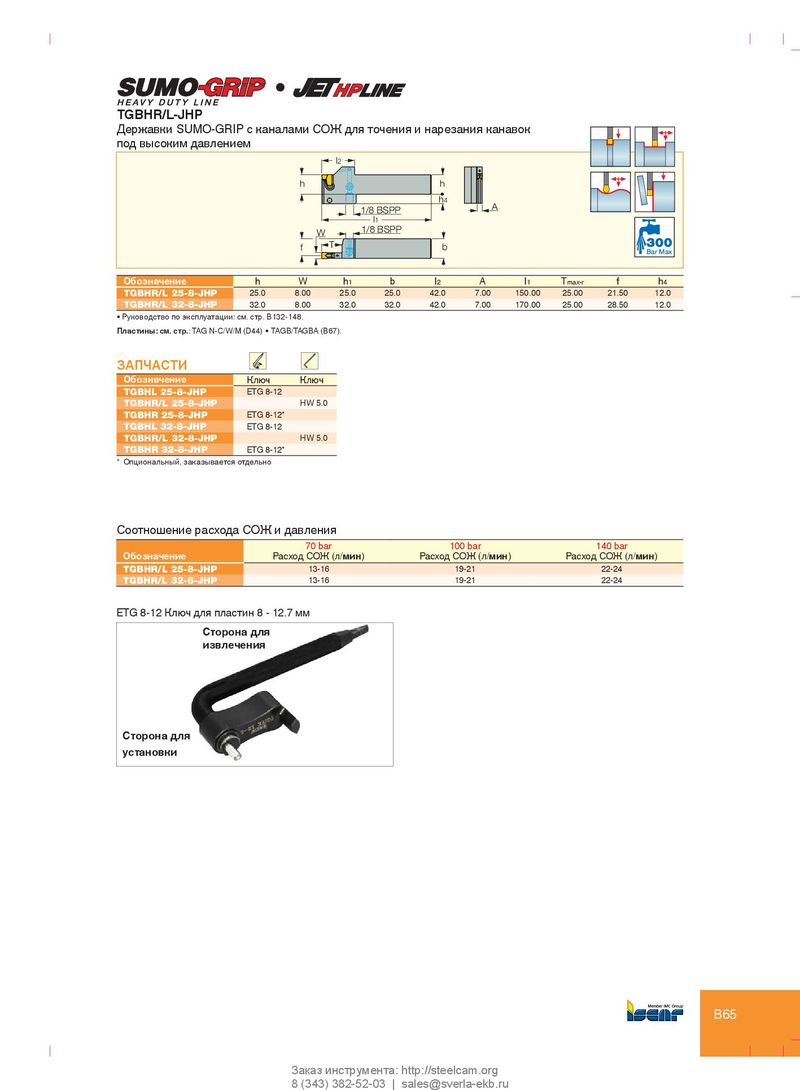

TGBHR/L TGBHR/L-JHP
Державки SUMO-GRIP с каналами СОЖ для точения и нарезания канавок
под высоким давлением
l2 h h h4 1/8 BSPP A l1 W 1/8 BSPP
| f | T | b | |
| Bar Max |
| Обозначение | h | W | h1 | b | l2 | A | l1 | Tmax-r | f | h4 |
| TGBHR/L 25-8-JHP | 25.0 | 8.00 | 25.0 | 25.0 | 42.0 | 7.00 | 150.00 | 25.00 | 21.50 | 12.0 |
| TGBHR/L 32-8-JHP | 32.0 | 8.00 | 32.0 | 32.0 | 42.0 | 7.00 | 170.00 | 25.00 | 28.50 | 12.0 |
- Руководство по эксплуатации: см. стр. B132-148.
Пластины: см. стр.: TAG N-C/W/M (D44) TAGB/TAGBA (B67).
ЗАПЧАСТИ
| Обозначение | Ключ | Ключ |
| TGBHL 25-8-JHP | ETG 8-12 | |
| TGBHR/L 25-8-JHP | HW 5.0 | |
| TGBHR 25-8-JHP | ETG 8-12 | |
| TGBHL 32-8-JHP | ETG 8-12 | |
| TGBHR/L 32-8-JHP | HW 5.0 | |
| TGBHR 32-8-JHP | ETG 8-12 |
* Опциональный, заказывается отдельно
Соотношение расхода СОЖ и давления
| Обозначение | 70 bar РасходСОЖ(л/мин) | 100 bar РасходСОЖ(л/мин) | 140 bar РасходСОЖ(л/мин) |
| TGBHR/L 25-8-JHP | 13-16 | 19-21 | 22-24 |
| TGBHR/L 32-8-JHP | 13-16 | 19-21 | 22-24 |
