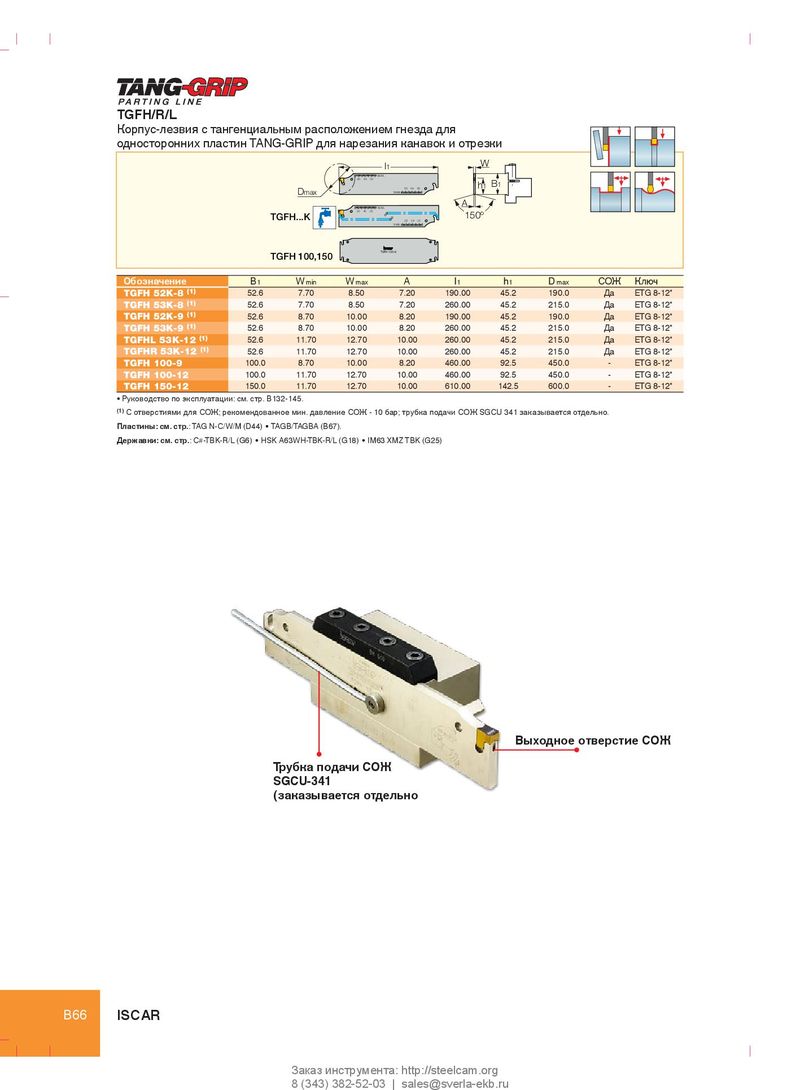

Каталог Iscar токарный инструмент для нарезания канавок - страница 75

TGFH/R/L
Корпус-лезвия с тангенциальным расположением гнезда для
односторонних пластин TANG-GRIP для нарезания канавок и отрезки
l1 W
MAX.
30 40 50
h1 B1
Dmax
50 40 30
MAX.


MAX.
A
150º
30 40 50
TGFH...K MAX.
50 40 30


TGFH 100-9
TGFH 100,150
Обозначение B1 W min W max A l1 h1 D max СОЖ Ключ
TGFH 52K-8 (1) 52.6 7.70 8.50 7.20 190.00 45.2 190.0 Да ETG 8-12*
TGFH 53K-8 (1) 52.6 7.70 8.50 7.20 260.00 45.2 215.0 Да ETG 8-12*
TGFH 52K-9 (1) 52.6 8.70 10.00 8.20 190.00 45.2 190.0 Да ETG 8-12*
TGFH 53K-9 (1) 52.6 8.70 10.00 8.20 260.00 45.2 215.0 Да ETG 8-12*
TGFHL 53K-12 (1) 52.6 11.70 12.70 10.00 260.00 45.2 215.0 Да ETG 8-12*
TGFHR 53K-12 (1) 52.6 11.70 12.70 10.00 260.00 45.2 215.0 Да ETG 8-12*
TGFH 100-9 100.0 8.70 10.00 8.20 460.00 92.5 450.0 - ETG 8-12*
TGFH 100-12 100.0 11.70 12.70 10.00 460.00 92.5 450.0 - ETG 8-12*
TGFH 150-12 150.0 11.70 12.70 10.00 610.00 142.5 600.0 - ETG 8-12*
• Руководство по эксплуатации: см. стр. B132-145.
(1) С отверстиями для СОЖ; рекомендованное мин. давление СОЖ - 10 бар; трубка подачи СОЖ SGCU 341 заказывается отдельно.

Пластины: см. стр.: TAG N-C/W/M (D44) • TAGB/TAGBA (B67).
Державки: см. стр.: C#-TBK-R/L (G6) • HSK A63WH-TBK-R/L (G18) • IM63 XMZ TBK (G25)


Выходное отверстие СОЖ
Трубка подачи СОЖ
SGCU-341
(заказывается отдельно


B66 ISCAR
