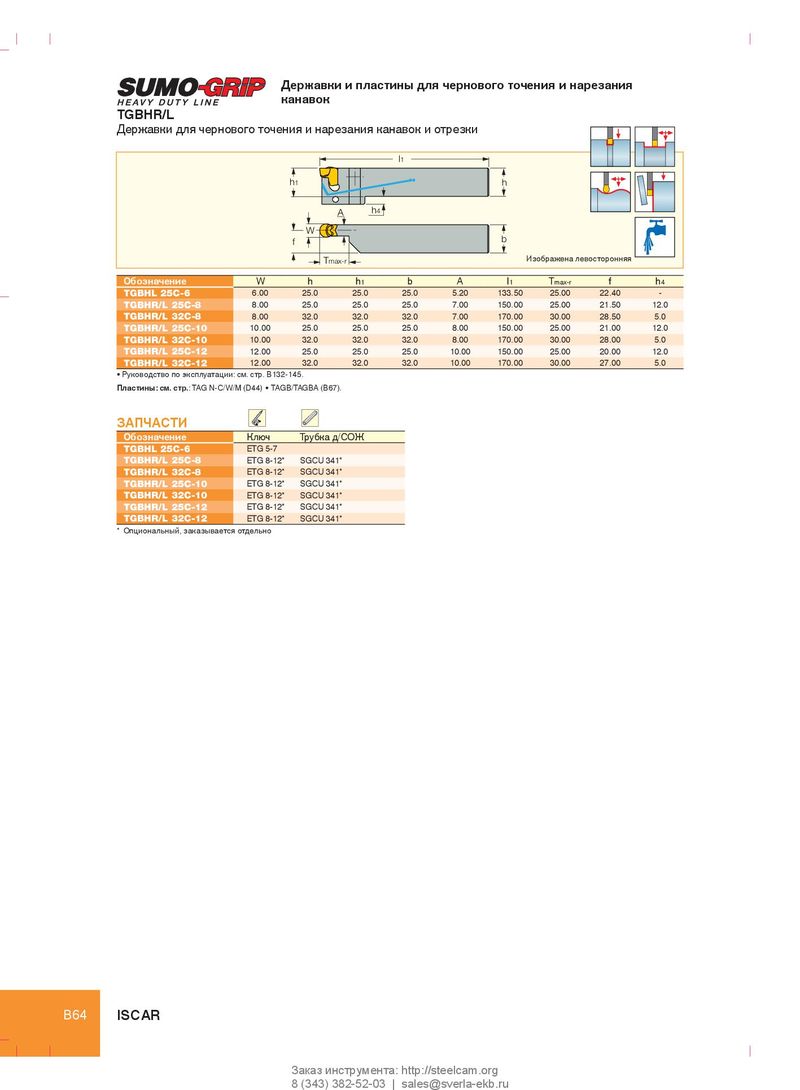

Державки и пластины для чернового точения и нарезания
канавок
TGBHR/L
Державки для чернового точения и нарезания канавок и отрезки
| l1 | |||||||||
| h1 f W | A Tmax-r h4 | h b Из | ображена ле | восторонняя | |||||
| Обозначение | W | h | h1 | b | A | l1 | Tmax-r | f | h4 |
| TGBHL 25C-6 | 6.00 | 25.0 | 25.0 | 25.0 | 5.20 | 133.50 | 25.00 | 22.40 | - |
| TGBHR/L 25C-8 | 8.00 | 25.0 | 25.0 | 25.0 | 7.00 | 150.00 | 25.00 | 21.50 | 12.0 |
| TGBHR/L 32C-8 | 8.00 | 32.0 | 32.0 | 32.0 | 7.00 | 170.00 | 30.00 | 28.50 | 5.0 |
| TGBHR/L 25C-10 | 10.00 | 25.0 | 25.0 | 25.0 | 8.00 | 150.00 | 25.00 | 21.00 | 12.0 |
| TGBHR/L 32C-10 | 10.00 | 32.0 | 32.0 | 32.0 | 8.00 | 170.00 | 30.00 | 28.00 | 5.0 |
| TGBHR/L 25C-12 | 12.00 | 25.0 | 25.0 | 25.0 | 10.00 | 150.00 | 25.00 | 20.00 | 12.0 |
| TGBHR/L 32C-12 | 12.00 | 32.0 | 32.0 | 32.0 | 10.00 | 170.00 | 30.00 | 27.00 | 5.0 |
- Руководство по эксплуатации: см. стр. B132-145.
Пластины: см. стр.: TAG N-C/W/M (D44) TAGB/TAGBA (B67).
ЗАПЧАСТИ
| Обозначение | Ключ | Трубка д/СОЖ |
| TGBHL 25C-6 | ETG 5-7 | |
| TGBHR/L 25C-8 | ETG 8-12 | SGCU 341 |
| TGBHR/L 32C-8 | ETG 8-12 | SGCU 341 |
| TGBHR/L 25C-10 | ETG 8-12 | SGCU 341 |
| TGBHR/L 32C-10 | ETG 8-12 | SGCU 341 |
| TGBHR/L 25C-12 | ETG 8-12 | SGCU 341 |
| TGBHR/L 32C-12 | ETG 8-12 | SGCU 341 |
* Опциональный, заказывается отдельно
