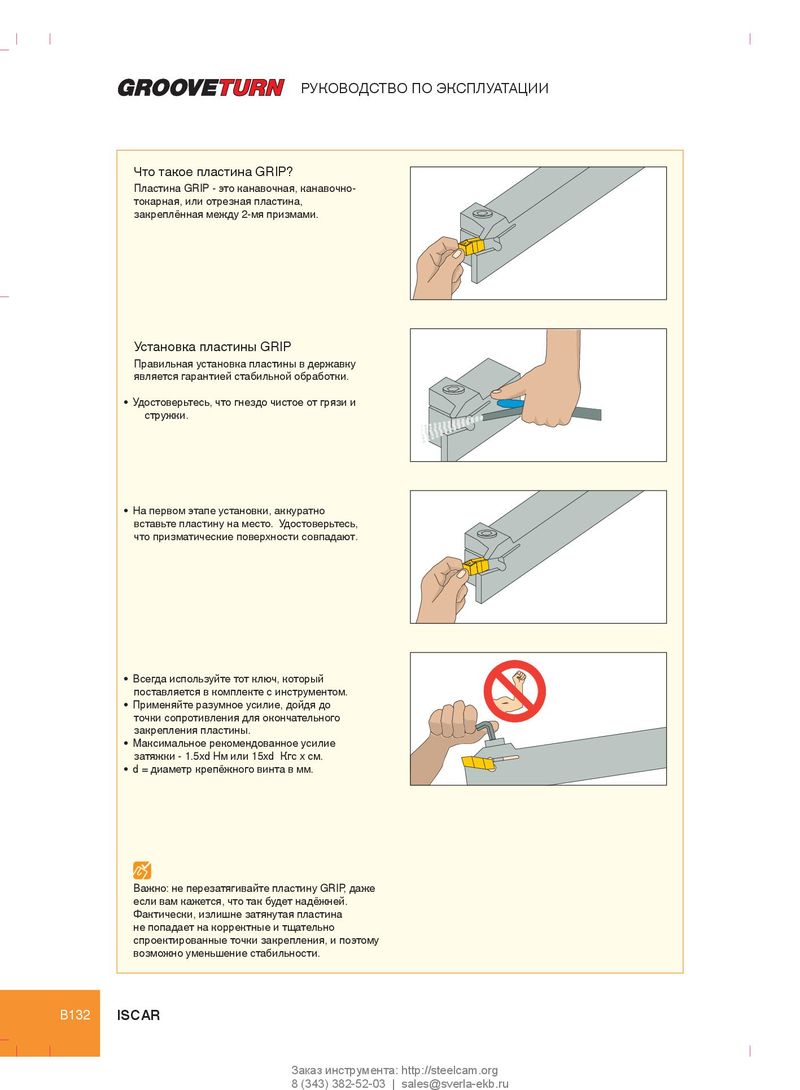

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Что такое пластина GRIP? Пластина GRIP - это канавочная, канавочно- токарная, или отрезная пластина, закреплённая между 2-мя призмами. Установка пластины GRIP Правильная установка пластины в державку является гарантией стабильной обработки. • Удостоверьтесь, что гнездо чистое от грязи и стружки. • На первом этапе установки, аккуратно вставьте пластину на место. Удостоверьтесь, что призматические поверхности совпадают. • Всегда используйте тот ключ, который поставляется в комплекте с инструментом. • Применяйте разумное усилие, дойдя до точки сопротивления для окончательного закрепления пластины. • Максимальное рекомендованное усилие затяжки - 1.5xd Нм или 15xd Кгс x см. • d = диаметр крепёжного винта в мм. Важно: не перезатягивайте пластину GRIP, даже если вам кажется, что так будет надёжней. Фактически, излишне затянутая пластина не попадает на корректные и тщательно спроектированные точки закрепления, и поэтому возможно уменьшение стабильности. B132 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
