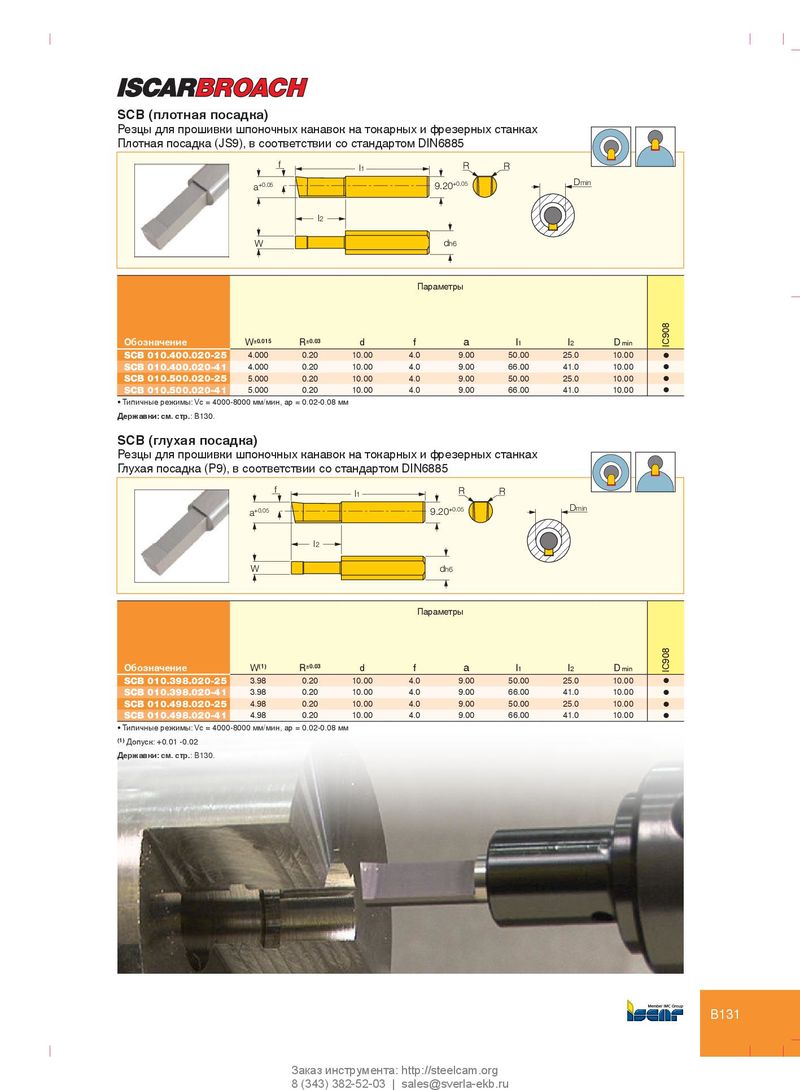

Каталог Iscar токарный инструмент для нарезания канавок - страница 140

BDHN SCB (плотная посадка) Резцы для прошивки шпоночных канавок на токарных и фрезерных станках Плотная посадка (JS9), в соответствии со стандартом DIN6885 f l1 R R Dmin a +0.05 9.20 +0.05 l2 W dh6 Параметры Обозначение W ±0.015 R ±0.03 d f a l 1 l 2 D min IC908 SCB 010.400.020-25 4.000 0.20 10.00 4.0 9.00 50.00 25.0 10.00 l SCB 010.400.020-41 4.000 0.20 10.00 4.0 9.00 66.00 41.0 10.00 l SCB 010.500.020-25 5.000 0.20 10.00 4.0 9.00 50.00 25.0 10.00 l SCB 010.500.020-41 5.000 0.20 10.00 4.0 9.00 66.00 41.0 10.00 l • Типичные режимы: Vc = 4000-8000 мм/мин, ap = 0.02-0.08 мм Державки: см. стр.: B130. SCB (глухая посадка) Резцы для прошивки шпоночных канавок на токарных и фрезерных станках Глухая посадка (P9), в соответствии со стандартом DIN6885 f l1 R R +0.05 Dmin a 9.20 +0.05 l2 W dh6 SCB Параметры Обозначение W (1) R ±0.03 d f a l 1 l 2 D min IC908 SCB 010.398.020-25 3.98 0.20 10.00 4.0 9.00 50.00 25.0 10.00 l SCB 010.398.020-41 3.98 0.20 10.00 4.0 9.00 66.00 41.0 10.00 l SCB 010.498.020-25 4.98 0.20 10.00 4.0 9.00 50.00 25.0 10.00 l SCB 010.498.020-41 4.98 0.20 10.00 4.0 9.00 66.00 41.0 10.00 l • Типичные режимы: Vc = 4000-8000 мм/мин, ap = 0.02-0.08 мм (1) Допуск: +0.01 -0.02 Державки: см. стр.: B130. B131 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
