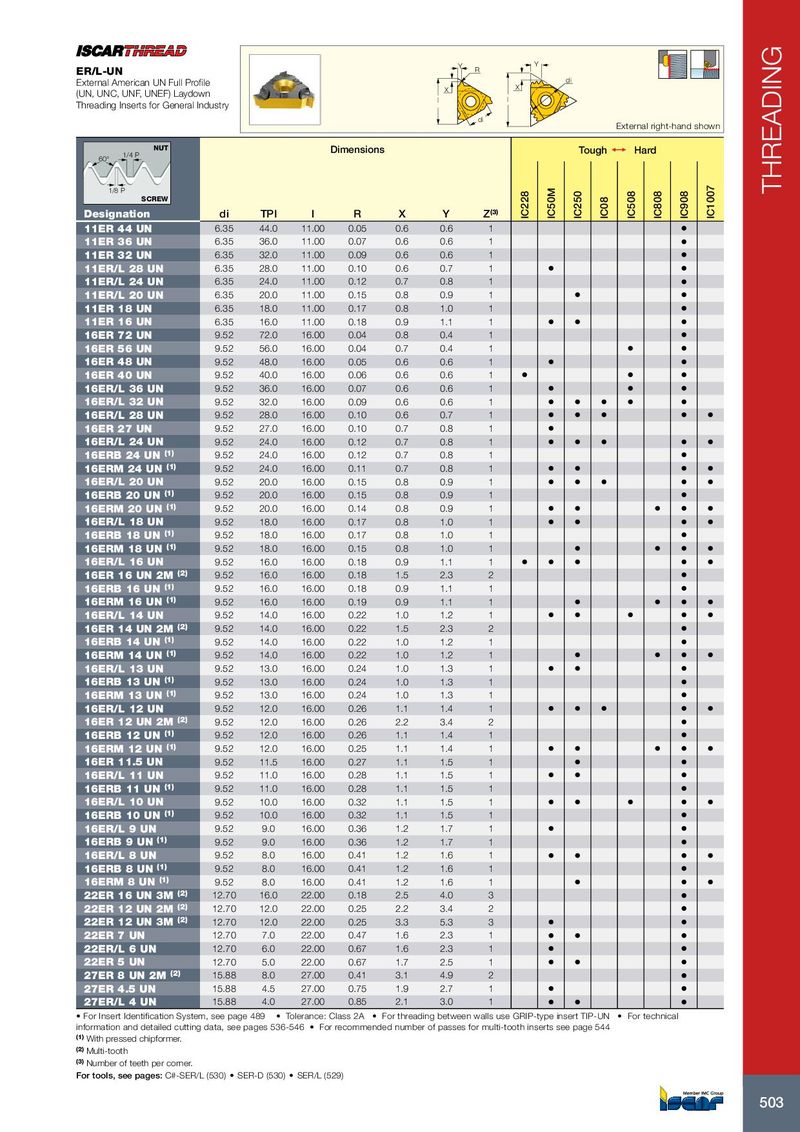

Каталог Iscar токарный инструмент 2017 - страница 507

Y Y ER/L-UN R External American UN Full Profile di X X (UN, UNC, UNF, UNEF) Laydown l l Threading Inserts for General Industry di External right-hand shown NUT Dimensions Tough 1  Hard 60° 1/4 P 1/8 P THREADING SCREW Designation di TPI l R X Y Z (3) IC228 IC50M IC250 IC08 IC508 IC808 IC908 IC1007 11ER 44 UN 6.35 44.0 11.00 0.05 0.6 0.6 1 • 11ER 36 UN 6.35 36.0 11.00 0.07 0.6 0.6 1 • 11ER 32 UN 6.35 32.0 11.00 0.09 0.6 0.6 1 • 11ER/L 28 UN 6.35 28.0 11.00 0.10 0.6 0.7 1 • • 11ER/L 24 UN 6.35 24.0 11.00 0.12 0.7 0.8 1 • 11ER/L 20 UN 6.35 20.0 11.00 0.15 0.8 0.9 1 • • 11ER 18 UN 6.35 18.0 11.00 0.17 0.8 1.0 1 • 11ER 16 UN 6.35 16.0 11.00 0.18 0.9 1.1 1 • • • 16ER 72 UN 9.52 72.0 16.00 0.04 0.8 0.4 1 • 16ER 56 UN 9.52 56.0 16.00 0.04 0.7 0.4 1 • • 16ER 48 UN 9.52 48.0 16.00 0.05 0.6 0.6 1 • • 16ER 40 UN 9.52 40.0 16.00 0.06 0.6 0.6 1 • • • 16ER/L 36 UN 9.52 36.0 16.00 0.07 0.6 0.6 1 • • • 16ER/L 32 UN 9.52 32.0 16.00 0.09 0.6 0.6 1 • • • • • 16ER/L 28 UN 9.52 28.0 16.00 0.10 0.6 0.7 1 • • • • • 16ER 27 UN 9.52 27.0 16.00 0.10 0.7 0.8 1 • 16ER/L 24 UN 9.52 24.0 16.00 0.12 0.7 0.8 1 • • • • • 16ERB 24 UN (1) 9.52 24.0 16.00 0.12 0.7 0.8 1 • 16ERM 24 UN (1) 9.52 24.0 16.00 0.11 0.7 0.8 1 • • • • 16ER/L 20 UN 9.52 20.0 16.00 0.15 0.8 0.9 1 • • • • • 16ERB 20 UN (1) 9.52 20.0 16.00 0.15 0.8 0.9 1 • 16ERM 20 UN (1) 9.52 20.0 16.00 0.14 0.8 0.9 1 • • • • • 16ER/L 18 UN 9.52 18.0 16.00 0.17 0.8 1.0 1 • • • • 16ERB 18 UN (1) 9.52 18.0 16.00 0.17 0.8 1.0 1 • 16ERM 18 UN (1) 9.52 18.0 16.00 0.15 0.8 1.0 1 • • • • 16ER/L 16 UN 9.52 16.0 16.00 0.18 0.9 1.1 1 • • • • • 16ER 16 UN 2M (2) 9.52 16.0 16.00 0.18 1.5 2.3 2 • 16ERB 16 UN (1) 9.52 16.0 16.00 0.18 0.9 1.1 1 • 16ERM 16 UN (1) 9.52 16.0 16.00 0.19 0.9 1.1 1 • • • • 16ER/L 14 UN 9.52 14.0 16.00 0.22 1.0 1.2 1 • • • • • 16ER 14 UN 2M (2) 9.52 14.0 16.00 0.22 1.5 2.3 2 • 16ERB 14 UN (1) 9.52 14.0 16.00 0.22 1.0 1.2 1 • 16ERM 14 UN (1) 9.52 14.0 16.00 0.22 1.0 1.2 1 • • • • 16ER/L 13 UN 9.52 13.0 16.00 0.24 1.0 1.3 1 • • • 16ERB 13 UN (1) 9.52 13.0 16.00 0.24 1.0 1.3 1 • 16ERM 13 UN (1) 9.52 13.0 16.00 0.24 1.0 1.3 1 • 16ER/L 12 UN 9.52 12.0 16.00 0.26 1.1 1.4 1 • • • • • 16ER 12 UN 2M (2) 9.52 12.0 16.00 0.26 2.2 3.4 2 • 16ERB 12 UN (1) 9.52 12.0 16.00 0.26 1.1 1.4 1 • 16ERM 12 UN (1) 9.52 12.0 16.00 0.25 1.1 1.4 1 • • • • • 16ER 11.5 UN 9.52 11.5 16.00 0.27 1.1 1.5 1 • • 16ER/L 11 UN 9.52 11.0 16.00 0.28 1.1 1.5 1 • • • 16ERB 11 UN (1) 9.52 11.0 16.00 0.28 1.1 1.5 1 • 16ER/L 10 UN 9.52 10.0 16.00 0.32 1.1 1.5 1 • • • • • 16ERB 10 UN (1) 9.52 10.0 16.00 0.32 1.1 1.5 1 • 16ER/L 9 UN 9.52 9.0 16.00 0.36 1.2 1.7 1 • • 16ERB 9 UN (1) 9.52 9.0 16.00 0.36 1.2 1.7 1 • 16ER/L 8 UN 9.52 8.0 16.00 0.41 1.2 1.6 1 • • • • 16ERB 8 UN (1) 9.52 8.0 16.00 0.41 1.2 1.6 1 • 16ERM 8 UN (1) 9.52 8.0 16.00 0.41 1.2 1.6 1 • • • 22ER 16 UN 3M (2) 12.70 16.0 22.00 0.18 2.5 4.0 3 • 22ER 12 UN 2M (2) 12.70 12.0 22.00 0.25 2.2 3.4 2 • 22ER 12 UN 3M (2) 12.70 12.0 22.00 0.25 3.3 5.3 3 • • 22ER 7 UN 12.70 7.0 22.00 0.47 1.6 2.3 1 • • • 22ER/L 6 UN 12.70 6.0 22.00 0.67 1.6 2.3 1 • • 22ER 5 UN 12.70 5.0 22.00 0.67 1.7 2.5 1 • • • 27ER 8 UN 2M (2) 15.88 8.0 27.00 0.41 3.1 4.9 2 • 27ER 4.5 UN 15.88 4.5 27.00 0.75 1.9 2.7 1 • • 27ER/L 4 UN 15.88 4.0 27.00 0.85 2.1 3.0 1 • • • • For Insert Identification System, see page 489 • Tolerance: Class 2A • For threading between walls use GRIP-type insert TIP-UN • For technical information and detailed cutting data, see pages 536-546 • For recommended number of passes for multi-tooth inserts see page 544 (1) With pressed chipformer. (2) Multi-tooth (3) Number of teeth per corner. For tools, see pages: C#-SER/L (530) • SER-D (530) • SER/L (529) 503
