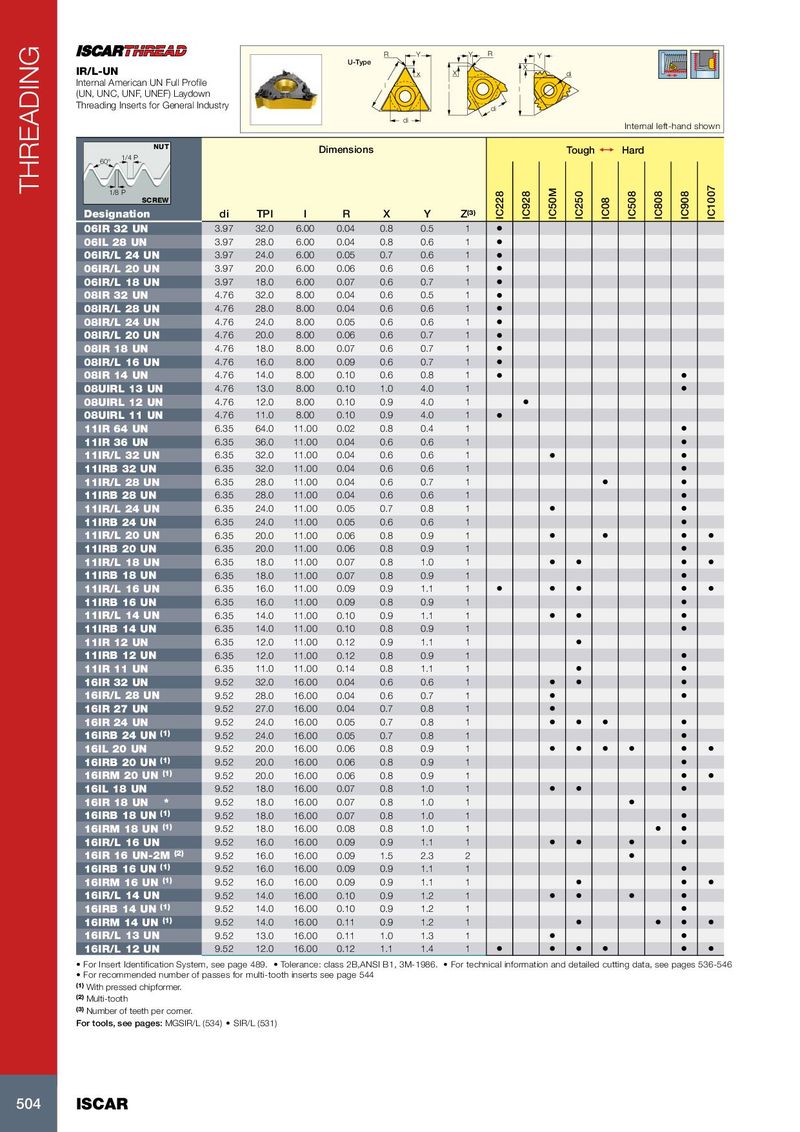

Каталог Iscar токарный инструмент 2017 - страница 508

THREADING
R Y Y R Y
U-Type
X
IR/L-UN x X di
Internal American UN Full Profile l l l
(UN, UNC, UNF, UNEF) Laydown
Threading Inserts for General Industry di
di
Internal left-hand shown
NUT
Dimensions Tough 1 Hard
1/4 P
60°


IC1007
IC50M
1/8 P


IC228
IC928


IC250


IC508
IC808
IC908
SCREW


IC08
Designation di TPI l R X Y Z(3)
06IR 32 UN 3.97 32.0 6.00 0.04 0.8 0.5 1 •
06IL 28 UN 3.97 28.0 6.00 0.04 0.8 0.6 1 •
06IR/L 24 UN 3.97 24.0 6.00 0.05 0.7 0.6 1 •
06IR/L 20 UN 3.97 20.0 6.00 0.06 0.6 0.6 1 •
06IR/L 18 UN 3.97 18.0 6.00 0.07 0.6 0.7 1 •
08IR 32 UN 4.76 32.0 8.00 0.04 0.6 0.5 1 •
08IR/L 28 UN 4.76 28.0 8.00 0.04 0.6 0.6 1 •
08IR/L 24 UN 4.76 24.0 8.00 0.05 0.6 0.6 1 •
08IR/L 20 UN 4.76 20.0 8.00 0.06 0.6 0.7 1 •
08IR 18 UN 4.76 18.0 8.00 0.07 0.6 0.7 1 •
08IR/L 16 UN 4.76 16.0 8.00 0.09 0.6 0.7 1 •
08IR 14 UN 4.76 14.0 8.00 0.10 0.6 0.8 1 • •
08UIRL 13 UN 4.76 13.0 8.00 0.10 1.0 4.0 1 •
08UIRL 12 UN 4.76 12.0 8.00 0.10 0.9 4.0 1 •
08UIRL 11 UN 4.76 11.0 8.00 0.10 0.9 4.0 1 •
11IR 64 UN 6.35 64.0 11.00 0.02 0.8 0.4 1 •
11IR 36 UN 6.35 36.0 11.00 0.04 0.6 0.6 1 •
11IR/L 32 UN 6.35 32.0 11.00 0.04 0.6 0.6 1 • •
11IRB 32 UN 6.35 32.0 11.00 0.04 0.6 0.6 1 •
11IR/L 28 UN 6.35 28.0 11.00 0.04 0.6 0.7 1 • •
11IRB 28 UN 6.35 28.0 11.00 0.04 0.6 0.6 1 •
11IR/L 24 UN 6.35 24.0 11.00 0.05 0.7 0.8 1 • •
11IRB 24 UN 6.35 24.0 11.00 0.05 0.6 0.6 1 •
11IR/L 20 UN 6.35 20.0 11.00 0.06 0.8 0.9 1 • • • •
11IRB 20 UN 6.35 20.0 11.00 0.06 0.8 0.9 1 •
11IR/L 18 UN 6.35 18.0 11.00 0.07 0.8 1.0 1 • • • •
11IRB 18 UN 6.35 18.0 11.00 0.07 0.8 0.9 1 •
11IR/L 16 UN 6.35 16.0 11.00 0.09 0.9 1.1 1 • • • • •
11IRB 16 UN 6.35 16.0 11.00 0.09 0.8 0.9 1 •
11IR/L 14 UN 6.35 14.0 11.00 0.10 0.9 1.1 1 • • •
11IRB 14 UN 6.35 14.0 11.00 0.10 0.8 0.9 1 •
11IR 12 UN 6.35 12.0 11.00 0.12 0.9 1.1 1 •
11IRB 12 UN 6.35 12.0 11.00 0.12 0.8 0.9 1 •
11IR 11 UN 6.35 11.0 11.00 0.14 0.8 1.1 1 • •
16IR 32 UN 9.52 32.0 16.00 0.04 0.6 0.6 1 • • •
16IR/L 28 UN 9.52 28.0 16.00 0.04 0.6 0.7 1 • •
16IR 27 UN 9.52 27.0 16.00 0.04 0.7 0.8 1 •
16IR 24 UN 9.52 24.0 16.00 0.05 0.7 0.8 1 • • • •
16IRB 24 UN (1) 9.52 24.0 16.00 0.05 0.7 0.8 1 •
16IL 20 UN 9.52 20.0 16.00 0.06 0.8 0.9 1 • • • • • •
16IRB 20 UN (1) 9.52 20.0 16.00 0.06 0.8 0.9 1 •
16IRM 20 UN (1) 9.52 20.0 16.00 0.06 0.8 0.9 1 • •
16IL 18 UN 9.52 18.0 16.00 0.07 0.8 1.0 1 • • •
16IR 18 UN * 9.52 18.0 16.00 0.07 0.8 1.0 1 •
16IRB 18 UN (1) 9.52 18.0 16.00 0.07 0.8 1.0 1 •
16IRM 18 UN (1) 9.52 18.0 16.00 0.08 0.8 1.0 1 • •
16IR/L 16 UN 9.52 16.0 16.00 0.09 0.9 1.1 1 • • • •
16IR 16 UN-2M (2) 9.52 16.0 16.00 0.09 1.5 2.3 2 •
16IRB 16 UN (1) 9.52 16.0 16.00 0.09 0.9 1.1 1 •
16IRM 16 UN (1) 9.52 16.0 16.00 0.09 0.9 1.1 1 • • •
16IR/L 14 UN 9.52 14.0 16.00 0.10 0.9 1.2 1 • • • •
16IRB 14 UN (1) 9.52 14.0 16.00 0.10 0.9 1.2 1 •
16IRM 14 UN (1) 9.52 14.0 16.00 0.11 0.9 1.2 1 • • • •
16IR/L 13 UN 9.52 13.0 16.00 0.11 1.0 1.3 1 • •
16IR/L 12 UN 9.52 12.0 16.00 0.12 1.1 1.4 1 • • • • • •
• For Insert Identification System, see page 489. • Tolerance: class 2B,ANSI B1, 3M-1986. • For technical information and detailed cutting data, see pages 536-546
• For recommended number of passes for multi-tooth inserts see page 544
(1) With pressed chipformer.
(2) Multi-tooth
(3) Number of teeth per corner.
For tools, see pages: MGSIR/L (534) • SIR/L (531)


504 ISCAR
