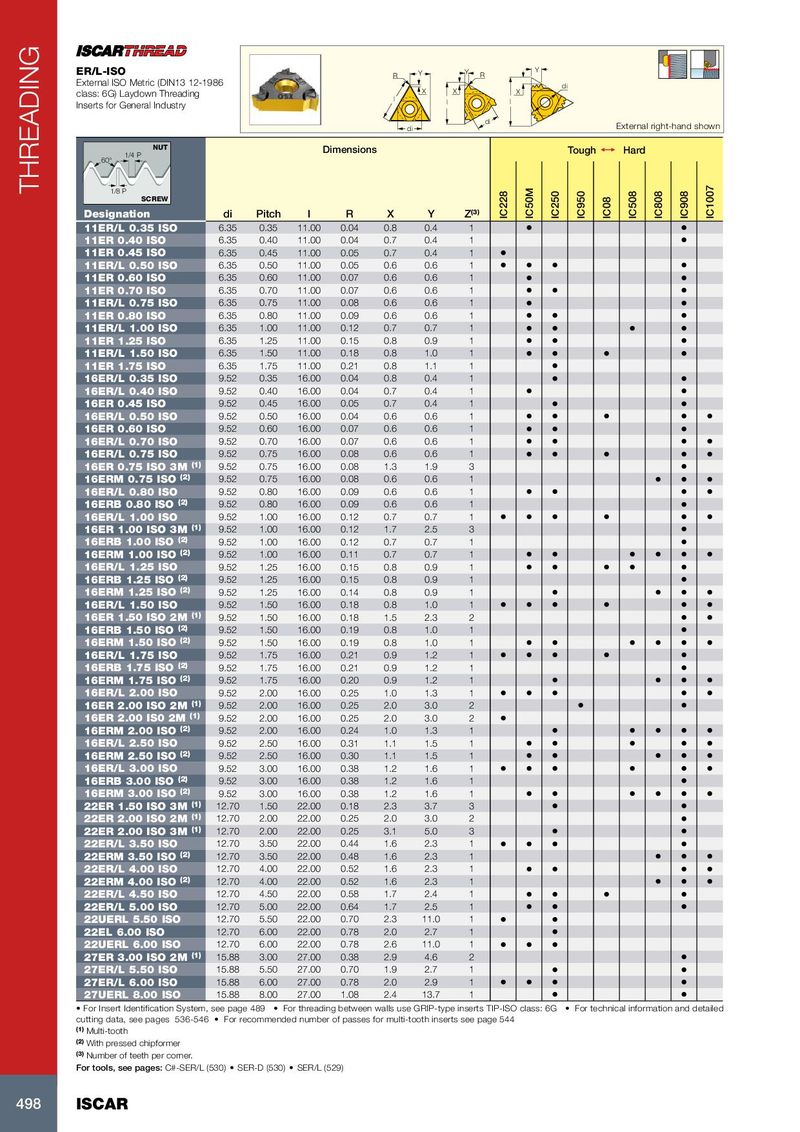

THREADING
ER/L-ISO R Y Y R
Y
External ISO Metric (DIN13 12-1986 di
class: 6G) Laydown Threading X X X
l l l
Inserts for General Industry
di
di External right-hand shown
NUT Dimensions
1/4 P
Tough 1 Hard
60°
IC1007
1/8 P
IC50M
IC228
IC250
IC950
IC508
IC808
IC908
SCREW
IC08
Designation di Pitch l R X Y Z(3)
11ER/L 0.35 ISO 6.35 0.35 11.00 0.04 0.8 0.4 1 • •
11ER 0.40 ISO 6.35 0.40 11.00 0.04 0.7 0.4 1 •
11ER 0.45 ISO 6.35 0.45 11.00 0.05 0.7 0.4 1 •
11ER/L 0.50 ISO 6.35 0.50 11.00 0.05 0.6 0.6 1 • • • •
11ER 0.60 ISO 6.35 0.60 11.00 0.07 0.6 0.6 1 • •
11ER 0.70 ISO 6.35 0.70 11.00 0.07 0.6 0.6 1 • • •
11ER/L 0.75 ISO 6.35 0.75 11.00 0.08 0.6 0.6 1 • •
11ER 0.80 ISO 6.35 0.80 11.00 0.09 0.6 0.6 1 • • •
11ER/L 1.00 ISO 6.35 1.00 11.00 0.12 0.7 0.7 1 • • • •
11ER 1.25 ISO 6.35 1.25 11.00 0.15 0.8 0.9 1 • • •
11ER/L 1.50 ISO 6.35 1.50 11.00 0.18 0.8 1.0 1 • • • •
11ER 1.75 ISO 6.35 1.75 11.00 0.21 0.8 1.1 1 •
16ER/L 0.35 ISO 9.52 0.35 16.00 0.04 0.8 0.4 1 • •
16ER/L 0.40 ISO 9.52 0.40 16.00 0.04 0.7 0.4 1 • •
16ER 0.45 ISO 9.52 0.45 16.00 0.05 0.7 0.4 1 • •
16ER/L 0.50 ISO 9.52 0.50 16.00 0.04 0.6 0.6 1 • • • • •
16ER 0.60 ISO 9.52 0.60 16.00 0.07 0.6 0.6 1 • • •
16ER/L 0.70 ISO 9.52 0.70 16.00 0.07 0.6 0.6 1 • • • •
16ER/L 0.75 ISO 9.52 0.75 16.00 0.08 0.6 0.6 1 • • • • •
16ER 0.75 ISO 3M (1) 9.52 0.75 16.00 0.08 1.3 1.9 3 •
16ERM 0.75 ISO (2) 9.52 0.75 16.00 0.08 0.6 0.6 1 • • •
16ER/L 0.80 ISO 9.52 0.80 16.00 0.09 0.6 0.6 1 • • • •
16ERB 0.80 ISO (2) 9.52 0.80 16.00 0.09 0.6 0.6 1 •
16ER/L 1.00 ISO 9.52 1.00 16.00 0.12 0.7 0.7 1 • • • • • •
16ER 1.00 ISO 3M (1) 9.52 1.00 16.00 0.12 1.7 2.5 3 •
16ERB 1.00 ISO (2) 9.52 1.00 16.00 0.12 0.7 0.7 1 •
16ERM 1.00 ISO (2) 9.52 1.00 16.00 0.11 0.7 0.7 1 • • • • • •
16ER/L 1.25 ISO 9.52 1.25 16.00 0.15 0.8 0.9 1 • • • • •
16ERB 1.25 ISO (2) 9.52 1.25 16.00 0.15 0.8 0.9 1 •
16ERM 1.25 ISO (2) 9.52 1.25 16.00 0.14 0.8 0.9 1 • • • •
16ER/L 1.50 ISO 9.52 1.50 16.00 0.18 0.8 1.0 1 • • • • • •
16ER 1.50 ISO 2M (1) 9.52 1.50 16.00 0.18 1.5 2.3 2 • •
16ERB 1.50 ISO (2) 9.52 1.50 16.00 0.19 0.8 1.0 1 •
16ERM 1.50 ISO (2) 9.52 1.50 16.00 0.19 0.8 1.0 1 • • • • • •
16ER/L 1.75 ISO 9.52 1.75 16.00 0.21 0.9 1.2 1 • • • • •
16ERB 1.75 ISO (2) 9.52 1.75 16.00 0.21 0.9 1.2 1 •
16ERM 1.75 ISO (2) 9.52 1.75 16.00 0.20 0.9 1.2 1 • • • •
16ER/L 2.00 ISO 9.52 2.00 16.00 0.25 1.0 1.3 1 • • • • •
16ER 2.00 ISO 2M (1) 9.52 2.00 16.00 0.25 2.0 3.0 2 • •
16ER 2.00 IS0 2M (1) 9.52 2.00 16.00 0.25 2.0 3.0 2 •
16ERM 2.00 ISO (2) 9.52 2.00 16.00 0.24 1.0 1.3 1 • • • • •
16ER/L 2.50 ISO 9.52 2.50 16.00 0.31 1.1 1.5 1 • • • • •
16ERM 2.50 ISO (2) 9.52 2.50 16.00 0.30 1.1 1.5 1 • • • • •
16ER/L 3.00 ISO 9.52 3.00 16.00 0.38 1.2 1.6 1 • • • • • •
16ERB 3.00 ISO (2) 9.52 3.00 16.00 0.38 1.2 1.6 1 •
16ERM 3.00 ISO (2) 9.52 3.00 16.00 0.38 1.2 1.6 1 • • • • • •
22ER 1.50 ISO 3M (1) 12.70 1.50 22.00 0.18 2.3 3.7 3 • •
22ER 2.00 ISO 2M (1) 12.70 2.00 22.00 0.25 2.0 3.0 2 •
22ER 2.00 ISO 3M (1) 12.70 2.00 22.00 0.25 3.1 5.0 3 • •
22ER/L 3.50 ISO 12.70 3.50 22.00 0.44 1.6 2.3 1 • • • •
22ERM 3.50 ISO (2) 12.70 3.50 22.00 0.48 1.6 2.3 1 • • •
22ER/L 4.00 ISO 12.70 4.00 22.00 0.52 1.6 2.3 1 • • • •
22ERM 4.00 ISO (2) 12.70 4.00 22.00 0.52 1.6 2.3 1 • • •
22ER/L 4.50 ISO 12.70 4.50 22.00 0.58 1.7 2.4 1 • • • •
22ER/L 5.00 ISO 12.70 5.00 22.00 0.64 1.7 2.5 1 • • •
22UERL 5.50 ISO 12.70 5.50 22.00 0.70 2.3 11.0 1 • •
22EL 6.00 ISO 12.70 6.00 22.00 0.78 2.0 2.7 1 •
22UERL 6.00 ISO 12.70 6.00 22.00 0.78 2.6 11.0 1 • • •
27ER 3.00 ISO 2M (1) 15.88 3.00 27.00 0.38 2.9 4.6 2 •
27ER/L 5.50 ISO 15.88 5.50 27.00 0.70 1.9 2.7 1 • •
27ER/L 6.00 ISO 15.88 6.00 27.00 0.78 2.0 2.9 1 • • • •
27UERL 8.00 ISO 15.88 8.00 27.00 1.08 2.4 13.7 1 • •
• For Insert Identification System, see page 489 • For threading between walls use GRIP-type inserts TIP-ISO class: 6G • For technical information and detailed
cutting data, see pages 536-546 • For recommended number of passes for multi-tooth inserts see page 544
(1) Multi-tooth
(2) With pressed chipformer
(3) Number of teeth per corner.
For tools, see pages: C#-SER/L (530) • SER-D (530) • SER/L (529)
498 ISCAR
