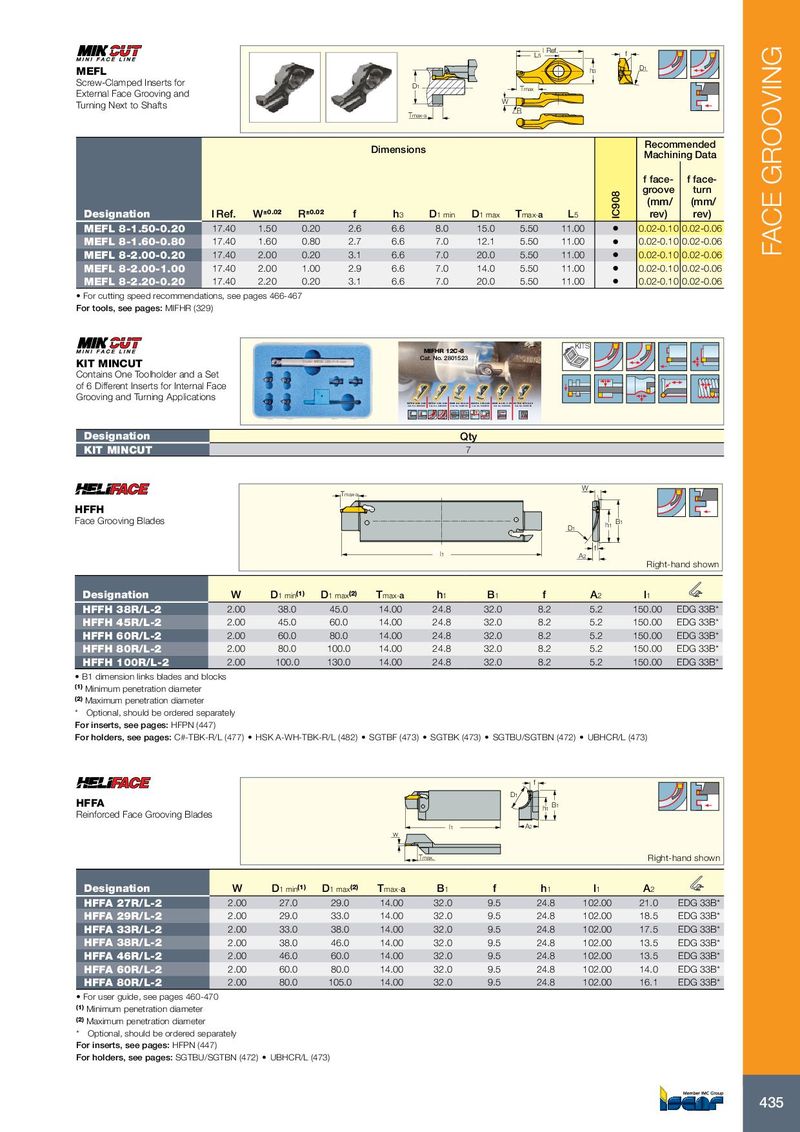

l Ref. f
MEFL h D1
Screw-Clamped Inserts for D1 T External Face Grooving and max Turning Next to Shafts W R Tmax-a Recommended Dimensions Machining Data f face- f facegroove turn
| Designation | l Ref. | W ±0.02 | R±0.02 | f | h3 | D1 min | D1 max | Tmax-a | L5 | rev) rev) | |
| MEFL 8-1.50-0.20 | 17.40 | 1.50 | 0.20 | 2.6 | 6.6 | 8.0 | 15.0 | 5.50 | 11.00 | 0.02-0.10 0.02-0.06 | |
| MEFL 8-1.60-0.80 | 17.40 | 1.60 | 0.80 | 2.7 | 6.6 | 7.0 | 12.1 | 5.50 | 11.00 | 0.02-0.10 0.02-0.06 | |
| MEFL 8-2.00-0.20 | 17.40 | 2.00 | 0.20 | 3.1 | 6.6 | 7.0 | 20.0 | 5.50 | 11.00 | 0.02-0.10 0.02-0.06 | |
| MEFL 8-2.00-1.00 | 17.40 | 2.00 | 1.00 | 2.9 | 6.6 | 7.0 | 14.0 | 5.50 | 11.00 | 0.02-0.10 0.02-0.06 | |
| MEFL 8-2.20-0.20 | 17.40 | 2.20 | 0.20 | 3.1 | 6.6 | 7.0 | 20.0 | 5.50 | 11.00 | 0.02-0.10 0.02-0.06 |
For tools, see pages: MIFHR (329)
KITS MIFHR 12C-8 KIT MINCUT Cat. No. 2801523 Contains One Toolholder and a Set of 6 Different Inserts for Internal Face Grooving and Turning Applications MIFR 8-2.20-0.20 MIFR 8-1.60-0.80 MIGR 8-2.00-0.10 MIGR 8-1.60-0.80 MIUR 8-1.00-0 .50 MITR 8-MT1-0.05
Cat. No. 6404045 Cat. No. 6404049 Cat. No. 6405194 Cat. No. 6404029 Cat. No. 6405188 Cat. No. 6405165
KIT MINCUT 7
W T max-a
Face Grooving Blades B h 1 D1 1 f l 1 A 2 Right-hand shown
| Designation | W | D1 min (1) | D1 max(2) | Tmax-a | h1 | B1 | f | A2 | l1 | |
| HFFH 38R/L-2 | 2.00 | 38.0 | 45.0 | 14.00 | 24.8 | 32.0 | 8.2 | 5.2 | 150.00 | EDG 33B* |
| HFFH 45R/L-2 | 2.00 | 45.0 | 60.0 | 14.00 | 24.8 | 32.0 | 8.2 | 5.2 | 150.00 | EDG 33B* |
| HFFH 60R/L-2 | 2.00 | 60.0 | 80.0 | 14.00 | 24.8 | 32.0 | 8.2 | 5.2 | 150.00 | EDG 33B* |
| HFFH 80R/L-2 | 2.00 | 80.0 | 100.0 | 14.00 | 24.8 | 32.0 | 8.2 | 5.2 | 150.00 | EDG 33B* |
| HFFH 100R/L-2 | 2.00 | 100.0 | 130.0 | 14.00 | 24.8 | 32.0 | 8.2 | 5.2 | 150.00 | EDG 33B* |
(1) Minimum penetration diameter (2) Maximum penetration diameter * Optional, should be ordered separately For inserts, see pages: HFPN (447) For holders, see pages: C#-TBK-R/L (477) HSK A-WH-TBK-R/L (482) SGTBF (473) SGTBK (473) SGTBU/SGTBN (472) UBHCR/L (473)
f D1 HFFA B h 1 Reinforced Face Grooving Blades 1 l 1 A2 w T max. Right-hand shown
| Designation | W | D1 min(1) | D1 max(2) | T max-a | B1 | f | h1 | l1 A2 | ||
| HFFA 27R/L-2 | 2.00 | 27.0 | 29.0 | 14.00 | 32.0 | 9.5 | 24.8 | 102.00 | 21.0 | EDG 33B* |
| HFFA 29R/L-2 | 2.00 | 29.0 | 33.0 | 14.00 | 32.0 | 9.5 | 24.8 | 102.00 | 18.5 | EDG 33B* |
| HFFA 33R/L-2 | 2.00 | 33.0 | 38.0 | 14.00 | 32.0 | 9.5 | 24.8 | 102.00 | 17.5 | EDG 33B* |
| HFFA 38R/L-2 | 2.00 | 38.0 | 46.0 | 14.00 | 32.0 | 9.5 | 24.8 | 102.00 | 13.5 | EDG 33B* |
| HFFA 46R/L-2 | 2.00 | 46.0 | 60.0 | 14.00 | 32.0 | 9.5 | 24.8 | 102.00 | 13.5 | EDG 33B* |
| HFFA 60R/L-2 | 2.00 | 60.0 | 80.0 | 14.00 | 32.0 | 9.5 | 24.8 | 102.00 | 14.0 | EDG 33B* |
| HFFA 80R/L-2 | 2.00 | 80.0 | 105.0 | 14.00 | 32.0 | 9.5 | 24.8 | 102.00 | 16.1 | EDG 33B* |
(1) Minimum penetration diameter (2) Maximum penetration diameter For inserts, see pages: HFPN (447) For holders, see pages: SGTBU/SGTBN (472) UBHCR/L (473)
