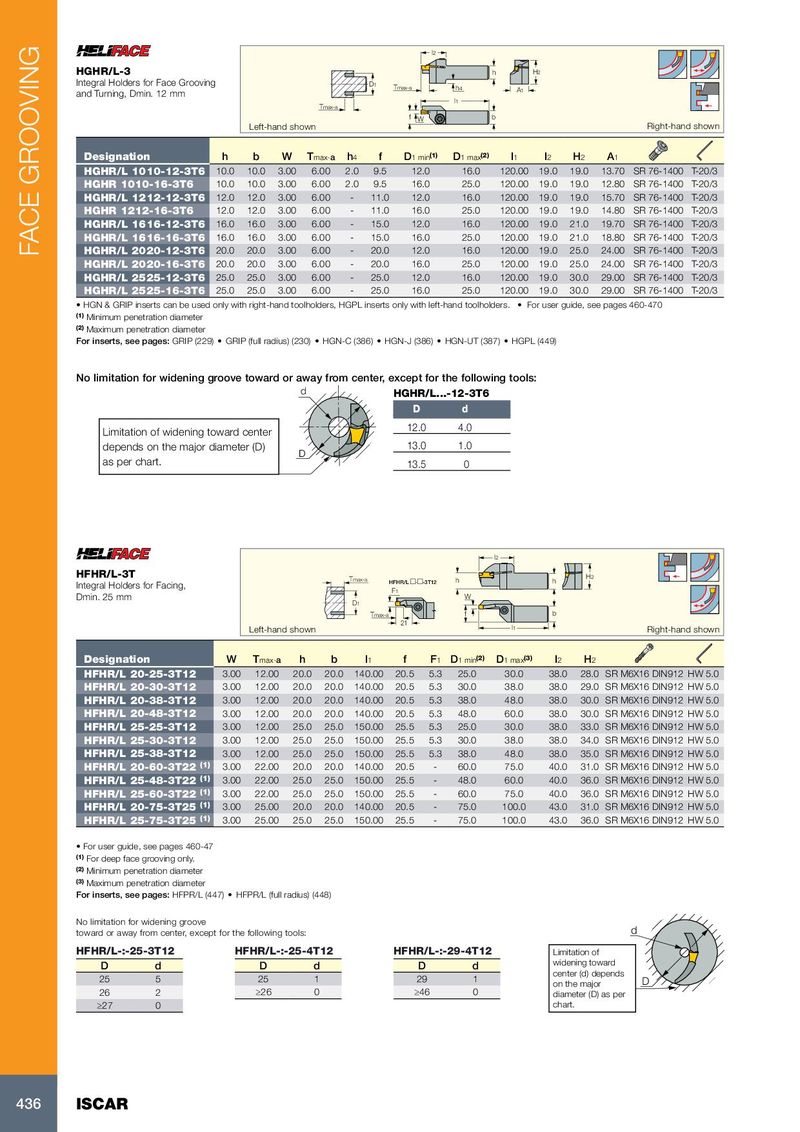

HGHR/L-3 h H
Integral Holders for Face Grooving D
1 T max-a h
and Turning, Dmin. 12 mm 4 A1
l1 T max-a f W b Left-hand shown Right-hand shown
| Designation | h | b | W | Tmax-a | h4 | f | D1 min (1) | D1 max(2) | l1 | l2 H2 | A1 |
| HGHR/L 1010-12-3T6 | 10.0 | 10.0 | 3.00 | 6.00 | 2.0 | 9.5 | 12.0 | 16.0 | 120.00 19.0 | 19.0 | 13.70 SR 76-1400 T-20/3 |
| HGHR 1010-16-3T6 | 10.0 | 10.0 | 3.00 | 6.00 | 2.0 | 9.5 | 16.0 | 25.0 | 120.00 19.0 | 19.0 | 12.80 SR 76-1400 T-20/3 |
| HGHR/L 1212-12-3T6 | 12.0 | 12.0 | 3.00 | 6.00 | - | 11.0 | 12.0 | 16.0 | 120.00 19.0 | 19.0 | 15.70 SR 76-1400 T-20/3 |
| HGHR 1212-16-3T6 | 12.0 | 12.0 | 3.00 | 6.00 | - | 11.0 | 16.0 | 25.0 | 120.00 19.0 | 19.0 | 14.80 SR 76-1400 T-20/3 |
| HGHR/L 1616-12-3T6 | 16.0 | 16.0 | 3.00 | 6.00 | - | 15.0 | 12.0 | 16.0 | 120.00 19.0 | 21.0 | 19.70 SR 76-1400 T-20/3 |
| HGHR/L 1616-16-3T6 | 16.0 | 16.0 | 3.00 | 6.00 | - | 15.0 | 16.0 | 25.0 | 120.00 19.0 | 21.0 | 18.80 SR 76-1400 T-20/3 |
| HGHR/L 2020-12-3T6 | 20.0 | 20.0 | 3.00 | 6.00 | - | 20.0 | 12.0 | 16.0 | 120.00 19.0 | 25.0 | 24.00 SR 76-1400 T-20/3 |
| HGHR/L 2020-16-3T6 | 20.0 | 20.0 | 3.00 | 6.00 | - | 20.0 | 16.0 | 25.0 | 120.00 19.0 | 25.0 | 24.00 SR 76-1400 T-20/3 |
| HGHR/L 2525-12-3T6 | 25.0 | 25.0 | 3.00 | 6.00 | - | 25.0 | 12.0 | 16.0 | 120.00 19.0 | 30.0 | 29.00 SR 76-1400 T-20/3 |
| HGHR/L 2525-16-3T6 | 25.0 | 25.0 | 3.00 | 6.00 | - | 25.0 | 16.0 | 25.0 | 120.00 19.0 | 30.0 | 29.00 SR 76-1400 T-20/3 |
(1) Minimum penetration diameter (2) Maximum penetration diameter For inserts, see pages: GRIP (229) GRIP (full radius) (230) HGN-C (386) HGN-J (386) HGN-UT (387) HGPL (449)
No limitation for widening groove toward or away from center, except for the following tools: d HGHR/L...-12-3T6
| Limitation of widening toward center | 12.0 | 4.0 |
| depends on the major diameter (D) | 13.0 | 1.0 |
D
as per chart. 13.5 0
l2
T H2
Integral Holders for Facing, max-a HFHR/L :-:-3T12 h h
Dmin. 25 mm F1 W D1
T f b
max-a 21
Left-hand shown l1 Right-hand shown
| Designation | W | T max-a | h | b | l1 | f | F1 | D1 min(2) | D1 max(3) | l2 | H2 |
| HFHR/L 20-25-3T12 | 3.00 | 12.00 | 20.0 | 20.0 | 140.00 | 20.5 | 5.3 | 25.0 | 30.0 | 38.0 | 28.0 SR M6X16 DIN912 HW 5.0 |
| HFHR/L 20-30-3T12 | 3.00 | 12.00 | 20.0 | 20.0 | 140.00 | 20.5 | 5.3 | 30.0 | 38.0 | 38.0 | 29.0 SR M6X16 DIN912 HW 5.0 |
| HFHR/L 20-38-3T12 | 3.00 | 12.00 | 20.0 | 20.0 | 140.00 | 20.5 | 5.3 | 38.0 | 48.0 | 38.0 | 30.0 SR M6X16 DIN912 HW 5.0 |
| HFHR/L 20-48-3T12 | 3.00 | 12.00 | 20.0 | 20.0 | 140.00 | 20.5 | 5.3 | 48.0 | 60.0 | 38.0 | 30.0 SR M6X16 DIN912 HW 5.0 |
| HFHR/L 25-25-3T12 | 3.00 | 12.00 | 25.0 | 25.0 | 150.00 | 25.5 | 5.3 | 25.0 | 30.0 | 38.0 | 33.0 SR M6X16 DIN912 HW 5.0 |
| HFHR/L 25-30-3T12 | 3.00 | 12.00 | 25.0 | 25.0 | 150.00 | 25.5 | 5.3 | 30.0 | 38.0 | 38.0 | 34.0 SR M6X16 DIN912 HW 5.0 |
| HFHR/L 25-38-3T12 | 3.00 | 12.00 | 25.0 | 25.0 | 150.00 | 25.5 | 5.3 | 38.0 | 48.0 | 38.0 | 35.0 SR M6X16 DIN912 HW 5.0 |
| HFHR/L 20-60-3T22 (1) | 3.00 | 22.00 | 20.0 | 20.0 | 140.00 | 20.5 | - | 60.0 | 75.0 | 40.0 | 31.0 SR M6X16 DIN912 HW 5.0 |
| HFHR/L 25-48-3T22 (1) | 3.00 | 22.00 | 25.0 | 25.0 | 150.00 | 25.5 | - | 48.0 | 60.0 | 40.0 | 36.0 SR M6X16 DIN912 HW 5.0 |
| HFHR/L 25-60-3T22 (1) | 3.00 | 22.00 | 25.0 | 25.0 | 150.00 | 25.5 | - | 60.0 | 75.0 | 40.0 | 36.0 SR M6X16 DIN912 HW 5.0 |
| HFHR/L 20-75-3T25 (1) | 3.00 | 25.00 | 20.0 | 20.0 | 140.00 | 20.5 | - | 75.0 | 100.0 | 43.0 | 31.0 SR M6X16 DIN912 HW 5.0 |
| HFHR/L 25-75-3T25 (1) | 3.00 | 25.00 | 25.0 | 25.0 | 150.00 | 25.5 | - | 75.0 | 100.0 | 43.0 | 36.0 SR M6X16 DIN912 HW 5.0 |
(1) For deep face grooving only. (2) Minimum penetration diameter (3) Maximum penetration diameter For inserts, see pages: HFPR/L (447) HFPR/L (full radius) (448) No limitation for widening groove toward or away from center, except for the following tools: d
HFHR/L-:-25-3T12 HFHR/L-:-25-4T12 HFHR/L-:-29-4T12 Limitation of
D d D d D d widening toward
center (d) depends
| 25 | 5 | 25 | 1 | 29 | 1 | on the major | D |
| 26 | 2 | ≥26 | 0 | ≥46 | 0 | diameter (D) as per | |
| ≥27 | 0 | chart. |
