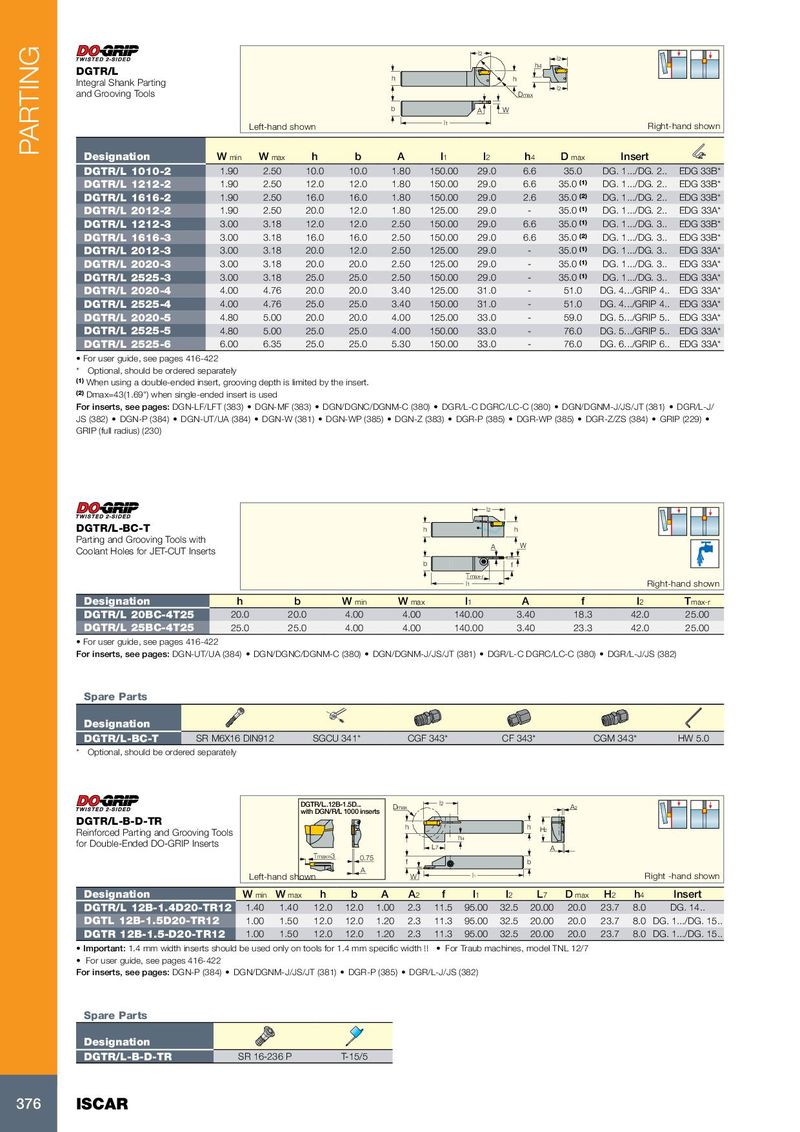

l2 l2 h4 DGTR/L h h Integral Shank Parting l2 and Grooving Tools Dmax b A W l1 Left-hand shown Right-hand shown PARTING Designation W min W max h b A l 1 l 2 h 4 D max Insert DGTR/L 1010-2 1.90 2.50 10.0 10.0 1.80 150.00 29.0 6.6 35.0 DG. 1.../DG. 2.. EDG 33B* DGTR/L 1212-2 1.90 2.50 12.0 12.0 1.80 150.00 29.0 6.6 35.0 (1) DG. 1.../DG. 2.. EDG 33B* DGTR/L 1616-2 1.90 2.50 16.0 16.0 1.80 150.00 29.0 2.6 35.0 (2) DG. 1.../DG. 2.. EDG 33B* DGTR/L 2012-2 1.90 2.50 20.0 12.0 1.80 125.00 29.0 - 35.0 (1) DG. 1.../DG. 2.. EDG 33A* DGTR/L 1212-3 3.00 3.18 12.0 12.0 2.50 150.00 29.0 6.6 35.0 (1) DG. 1.../DG. 3.. EDG 33B* DGTR/L 1616-3 3.00 3.18 16.0 16.0 2.50 150.00 29.0 6.6 35.0 (2) DG. 1.../DG. 3.. EDG 33B* DGTR/L 2012-3 3.00 3.18 20.0 12.0 2.50 125.00 29.0 - 35.0 (1) DG. 1.../DG. 3.. EDG 33A* DGTR/L 2020-3 3.00 3.18 20.0 20.0 2.50 125.00 29.0 - 35.0 (1) DG. 1.../DG. 3.. EDG 33A* DGTR/L 2525-3 3.00 3.18 25.0 25.0 2.50 150.00 29.0 - 35.0 (1) DG. 1.../DG. 3.. EDG 33A* DGTR/L 2020-4 4.00 4.76 20.0 20.0 3.40 125.00 31.0 - 51.0 DG. 4.../GRIP 4.. EDG 33A* DGTR/L 2525-4 4.00 4.76 25.0 25.0 3.40 150.00 31.0 - 51.0 DG. 4.../GRIP 4.. EDG 33A* DGTR/L 2020-5 4.80 5.00 20.0 20.0 4.00 125.00 33.0 - 59.0 DG. 5.../GRIP 5.. EDG 33A* DGTR/L 2525-5 4.80 5.00 25.0 25.0 4.00 150.00 33.0 - 76.0 DG. 5.../GRIP 5.. EDG 33A* DGTR/L 2525-6 6.00 6.35 25.0 25.0 5.30 150.00 33.0 - 76.0 DG. 6.../GRIP 6.. EDG 33A* • For user guide, see pages 416-422 * Optional, should be ordered separately (1) When using a double-ended insert, grooving depth is limited by the insert. (2) Dmax=43(1.69") when single-ended insert is used For inserts, see pages: DGN-LF/LFT (383) • DGN-MF (383) • DGN/DGNC/DGNM-C (380) • DGR/L-C DGRC/LC-C (380) • DGN/DGNM-J/JS/JT (381) • DGR/L-J/ JS (382) • DGN-P (384) • DGN-UT/UA (384) • DGN-W (381) • DGN-WP (385) • DGN-Z (383) • DGR-P (385) • DGR-WP (385) • DGR-Z/ZS (384) • GRIP (229) • GRIP (full radius) (230) l2 DGTR/L-BC-T h h Parting and Grooving Tools with A W Coolant Holes for JET-CUT Inserts b f Tmax-r l1 Right-hand shown Designation h b W min W max l 1 A f l 2 T max-r DGTR/L 20BC-4T25 20.0 20.0 4.00 4.00 140.00 3.40 18.3 42.0 25.00 DGTR/L 25BC-4T25 25.0 25.0 4.00 4.00 140.00 3.40 23.3 42.0 25.00 • For user guide, see pages 416-422 For inserts, see pages: DGN-UT/UA (384) • DGN/DGNC/DGNM-C (380) • DGN/DGNM-J/JS/JT (381) • DGR/L-C DGRC/LC-C (380) • DGR/L-J/JS (382) Spare Parts Designation DGTR/L-BC-T SR M6X16 DIN912 SGCU 341* CGF 343* CF 343* CGM 343* HW 5.0 * Optional, should be ordered separately DGTR/L..12B-1.5D... l2 Dmax A2 with DGN/R/L 1000 inserts DGTR/L-B-D-TR h h H2 Reinforced Parting and Grooving Tools h4 for Double-Ended DO-GRIP Inserts L7 A Tmax=3 0.75 f b A Left-hand shown W l1 Right -hand shown Designation W min W max h b A A 2 f l 1 l 2 L 7 D max H 2 h 4 Insert DGTR/L 12B-1.4D20-TR12 1.40 1.40 12.0 12.0 1.00 2.3 11.5 95.00 32.5 20.00 20.0 23.7 8.0 DG. 14.. DGTL 12B-1.5D20-TR12 1.00 1.50 12.0 12.0 1.20 2.3 11.3 95.00 32.5 20.00 20.0 23.7 8.0 DG. 1.../DG. 15.. DGTR 12B-1.5-D20-TR12 1.00 1.50 12.0 12.0 1.20 2.3 11.3 95.00 32.5 20.00 20.0 23.7 8.0 DG. 1.../DG. 15.. • Important: 1.4 mm width inserts should be used only on tools for 1.4 mm specific width !! • For Traub machines, model TNL 12/7 • For user guide, see pages 416-422 For inserts, see pages: DGN-P (384) • DGN/DGNM-J/JS/JT (381) • DGR-P (385) • DGR/L-J/JS (382) Spare Parts Designation DGTR/L-B-D-TR SR 16-236 P T-15/5 376 ISCAR
