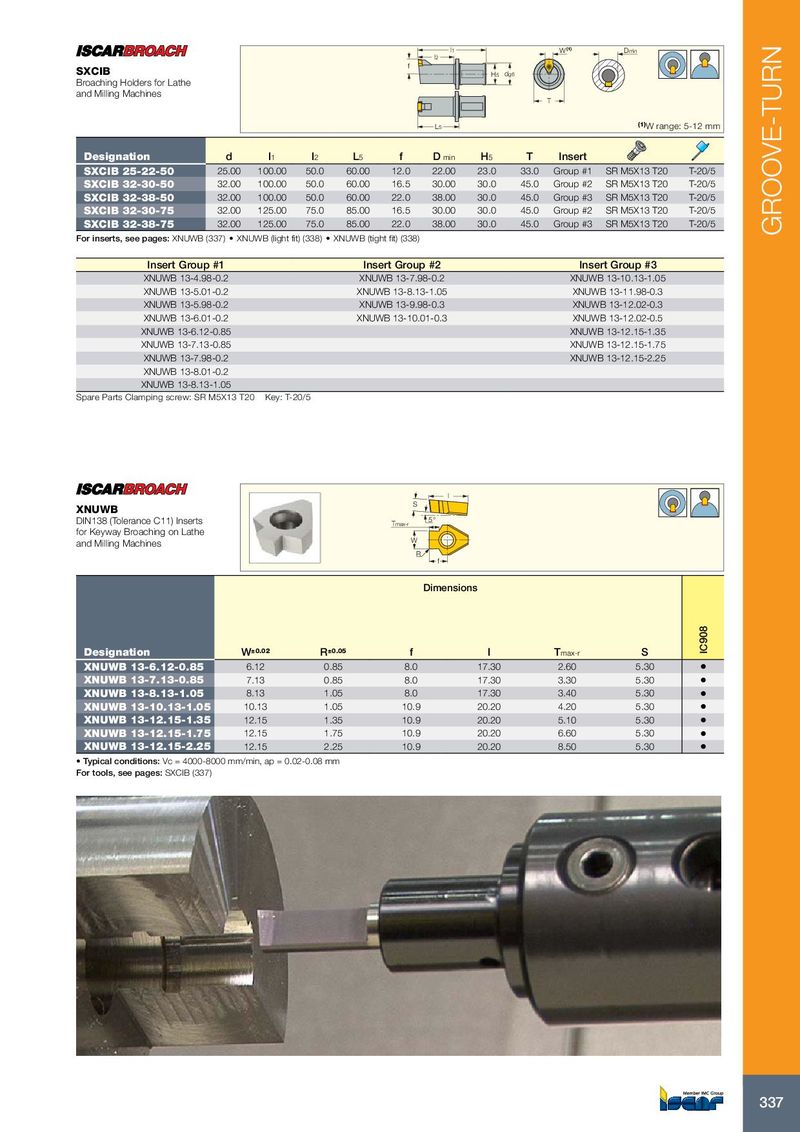

l1 W (1) Dmin l2 f SXCIB H5 dg6 Broaching Holders for Lathe and Milling Machines T L5 (1) W range: 5-12 mm Designation d l 1 l 2 L 5 f D min H 5 T Insert SXCIB 25-22-50 25.00 100.00 50.0 60.00 12.0 22.00 23.0 33.0 Group #1 SR M5X13 T20 T-20/5 SXCIB 32-30-50 32.00 100.00 50.0 60.00 16.5 30.00 30.0 45.0 Group #2 SR M5X13 T20 T-20/5 SXCIB 32-38-50 32.00 100.00 50.0 60.00 22.0 38.00 30.0 45.0 Group #3 SR M5X13 T20 T-20/5 SXCIB 32-30-75 32.00 125.00 75.0 85.00 16.5 30.00 30.0 45.0 Group #2 SR M5X13 T20 T-20/5 SXCIB 32-38-75 32.00 125.00 75.0 85.00 22.0 38.00 30.0 45.0 Group #3 SR M5X13 T20 T-20/5 GROOVE-TURN For inserts, see pages: XNUWB (337) • XNUWB (light fit) (338) • XNUWB (tight fit) (338) Insert Group #1 Insert Group #2 Insert Group #3 XNUWB 13-4.98-0.2 XNUWB 13-7.98-0.2 XNUWB 13-10.13-1.05 XNUWB 13-5.01-0.2 XNUWB 13-8.13-1.05 XNUWB 13-11.98-0.3 XNUWB 13-5.98-0.2 XNUWB 13-9.98-0.3 XNUWB 13-12.02-0.3 XNUWB 13-6.01-0.2 XNUWB 13-10.01-0.3 XNUWB 13-12.02-0.5 XNUWB 13-6.12-0.85 XNUWB 13-12.15-1.35 XNUWB 13-7.13-0.85 XNUWB 13-12.15-1.75 XNUWB 13-7.98-0.2 XNUWB 13-12.15-2.25 XNUWB 13-8.01-0.2 XNUWB 13-8.13-1.05 Spare Parts Clamping screw: SR M5X13 T20 Key: T-20/5 l S XNUWB DIN138 (Tolerance C11) Inserts 5° Tmax-r for Keyway Broaching on Lathe and Milling Machines W R f Dimensions Designation W ±0.02 R ±0.05 f l T max-r S IC908 XNUWB 13-6.12-0.85 6.12 0.85 8.0 17.30 2.60 5.30 • XNUWB 13-7.13-0.85 7.13 0.85 8.0 17.30 3.30 5.30 • XNUWB 13-8.13-1.05 8.13 1.05 8.0 17.30 3.40 5.30 • XNUWB 13-10.13-1.05 10.13 1.05 10.9 20.20 4.20 5.30 • XNUWB 13-12.15-1.35 12.15 1.35 10.9 20.20 5.10 5.30 • XNUWB 13-12.15-1.75 12.15 1.75 10.9 20.20 6.60 5.30 • XNUWB 13-12.15-2.25 12.15 2.25 10.9 20.20 8.50 5.30 • • Typical conditions: Vc = 4000-8000 mm/min, ap = 0.02-0.08 mm For tools, see pages: SXCIB (337) 337
