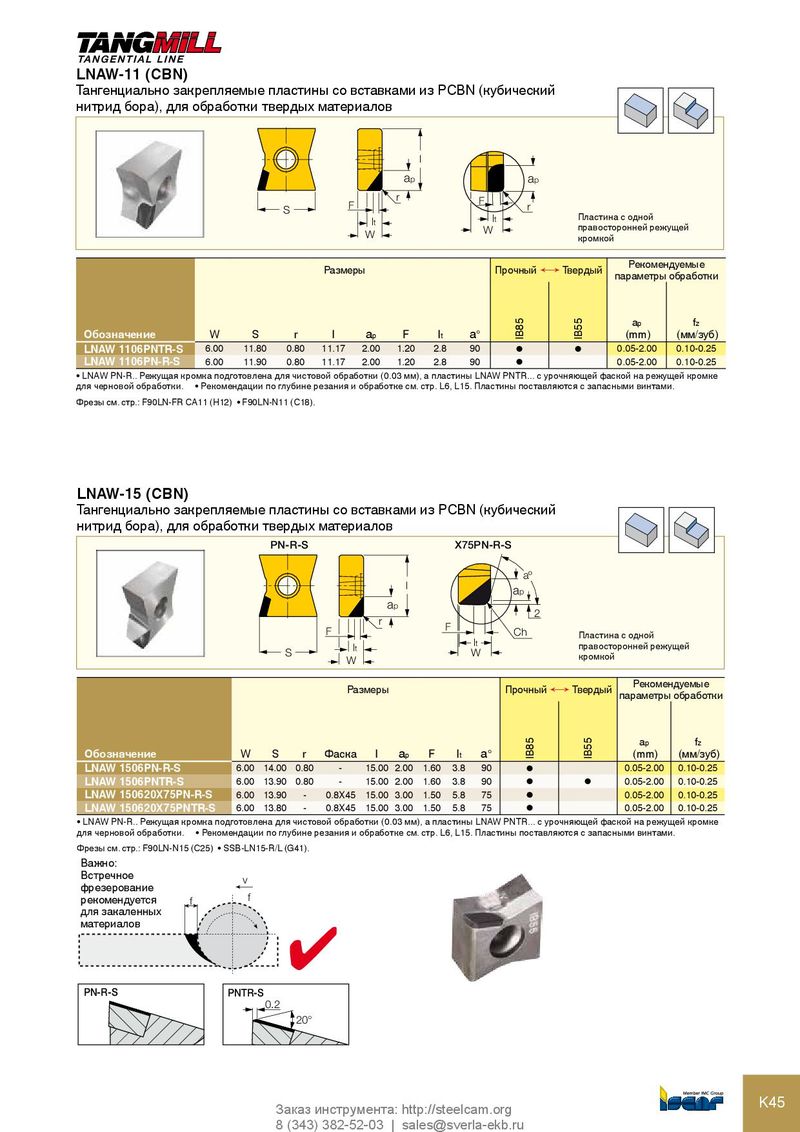

LNAW-11 (CBN)
Тангенциально закрепляемые пластины со вставками из PCBN (кубический
нитрид бора), для обработки твердых материалов
l
a a
p p r F
S F r
l lt Пластина с одной
t правосторонней режущей W W кромкой Размеры Рекомендуемые
Прочный Ö Твердый параметры обработки
a p fz
| Обозначение | W | S | r | l | ap | F | lt | a° | (mm) | (мм/зуб) | ||
| LNAW 1106PNTR-S | 6.00 | 11.80 | 0.80 | 11.17 | 2.00 | 1.20 | 2.8 | 90 | l | l | 0.05-2.00 | 0.10-0.25 |
| LNAW 1106PN-R-S | 6.00 | 11.90 | 0.80 | 11.17 | 2.00 | 1.20 | 2.8 | 90 | 0.05-2.00 | 0.10-0.25 |
l
- LNAW PN-R.. Режущая кромка подготовлена для чистовой обработки (0.03 мм), а пластины LNAW PNTR... с урочняющей фаской на режущей кромке
для черновой обработки. Рекомендации по глубине резания и обработке см. стр. L6, L15. Пластины поставляются с запасными винтами. Фрезы см. стр.: F90LN-FR CA11 (H12) F90LN-N11 (C18).
LNAW-15 (CBN)
Тангенциально закрепляемые пластины со вставками из PCBN (кубический
нитрид бора), для обработки твердых материалов
PN-R-S X75PN-R-S aº
l a
p
a
p 2 r
| F | F | Ch | |
| Пластина с одной |
| l | lt | правосторонней режущей | |
| S | t | W |
W кромкой Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | S r | Фаска | l | lt F ap a° | (mm) | (мм/зуб) | ||
| LNAW 1506PN-R-S | 6.00 14.00 0.80 | - | 15.00 2.00 1.60 3.8 | 90 | l | 0.05-2.00 | 0.10-0.25 | ||
| LNAW 1506PNTR-S | 6.00 13.90 0.80 | - | 15.00 2.00 1.60 3.8 | 90 | 0.05-2.00 | 0.10-0.25 | |||
| l | l | ||||||||
| LNAW 150620X75PN-R-S | 6.00 13.90 | - | 0.8X45 | 15.00 3.00 1.50 5.8 | 75 | 0.05-2.00 | 0.10-0.25 | ||
| l | |||||||||
| LNAW 150620X75PNTR-S | 6.00 13.80 | - | 0.8X45 | 15.00 3.00 1.50 5.8 | 75 | l | 0.05-2.00 | 0.10-0.25 |
- LNAW PN-R.. Режущая кромка подготовлена для чистовой обработки (0.03 мм), а пластины LNAW PNTR... с урочняющей фаской на режущей кромке
для черновой обработки. Рекомендации по глубине резания и обработке см. стр. L6, L15. Пластины поставляются с запасными винтами. Фрезы см. стр.: F90LN-N15 (C25) SSB-LN15-R/L (G41). Важно: Встречное v фрезерование
рекомендуется f f
для закаленных материалов
PN-R-S PNTR-S 0.2 20°
