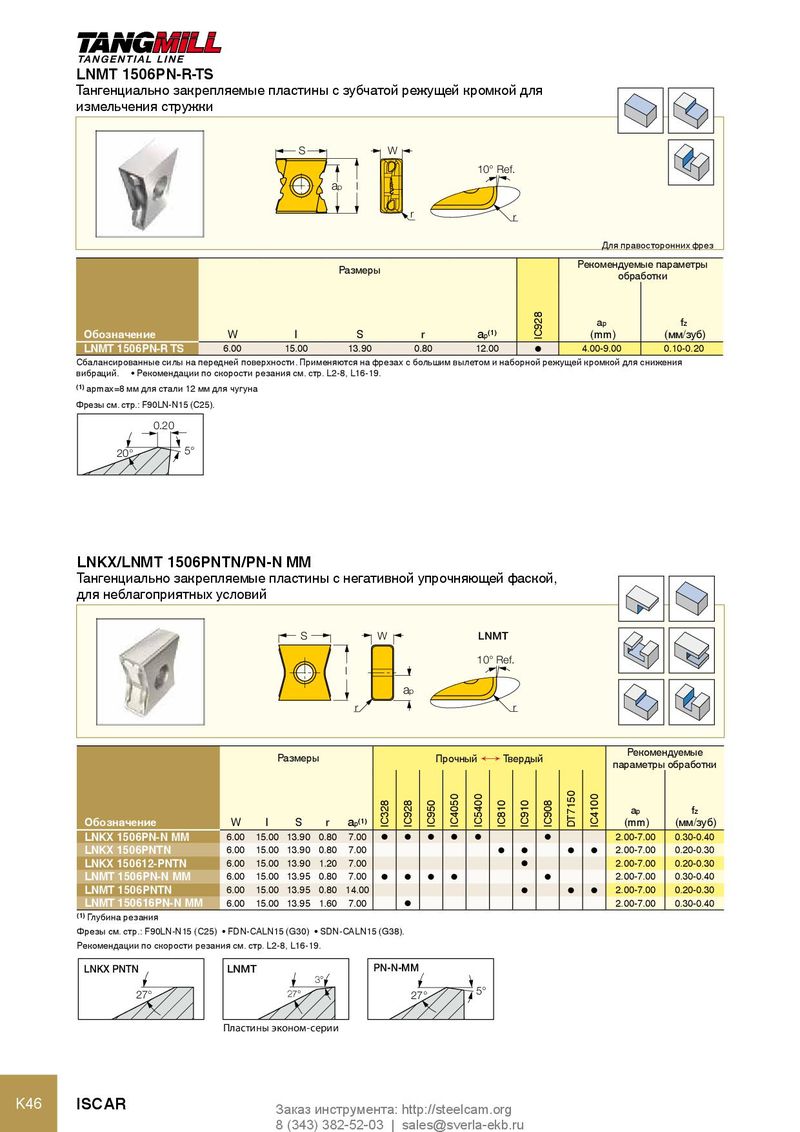

LNMT 1506PN-R-TS

Тангенциально закрепляемые пластины с зубчатой режущей кромкой для

измельчения стружки

S W 10° Ref.

ap l

r r Для правосторонних фрез Размеры Рекомендуемые параметры обработки

ap fz

ОбозначениеWlSra p(1)(mm)(мм/зуб)
LNMT 1506PN-R TS6.0015.0013.900.8012.00l4.00-9.000.10-0.20

Сбалансированные силы на передней поверхности. Применяются на фрезах с большим вылетом и наборной режущей кромкой для снижения вибраций. • Рекомендации по скорости резания см. стр. L2-8, L16-19. (1) apmax=8 мм для стали 12 мм для чугуна Фрезы см. стр.: F90LN-N15 (C25).

0.20 20° 5°

LNKX/LNMT 1506PNTN/PN-N MM

Тангенциально закрепляемые пластины с негативной упрочняющей фаской,

для неблагоприятных условий

S W LNMT

10° Ref. l ap r r

Рекомендуемые Размеры Прочный Ö Твердый параметры обработки

ap fz

ОбозначениеWr S l a (1)(mm)(мм/зуб)
p
LNKX 1506PN-N MM6.00 15.00 13.90 0.807.00l ll l l l 2.00-7.000.30-0.40
LNKX 1506PNTN6.00 15.00 13.90 0.807.00l l l l 2.00-7.000.20-0.30
LNKX 150612-PNTN6.00 15.00 13.90 1.207.00l 2.00-7.000.20-0.30
LNMT 1506PN-N MM6.00 15.00 13.95 0.807.00l ll l l 2.00-7.000.30-0.40
LNMT 1506PNTN6.00 15.00 13.95 0.80 14.002.00-7.000.20-0.30
l l l
LNMT 150616PN-N MM6.00 15.00 13.95 1.607.002.00-7.000.30-0.40
l
(1) Глубина резания
Фрезы см. стр.: F90LN-N15 (C25) • FDN-CALN15 (G30) • SDN-CALN15 (G38).
Рекомендации по скорости резания см. стр. L2-8, L16-19.
LNKX PNTNLNMTPN-N-MM
3°
27°27°27°5°

Пластины эконом-серии
