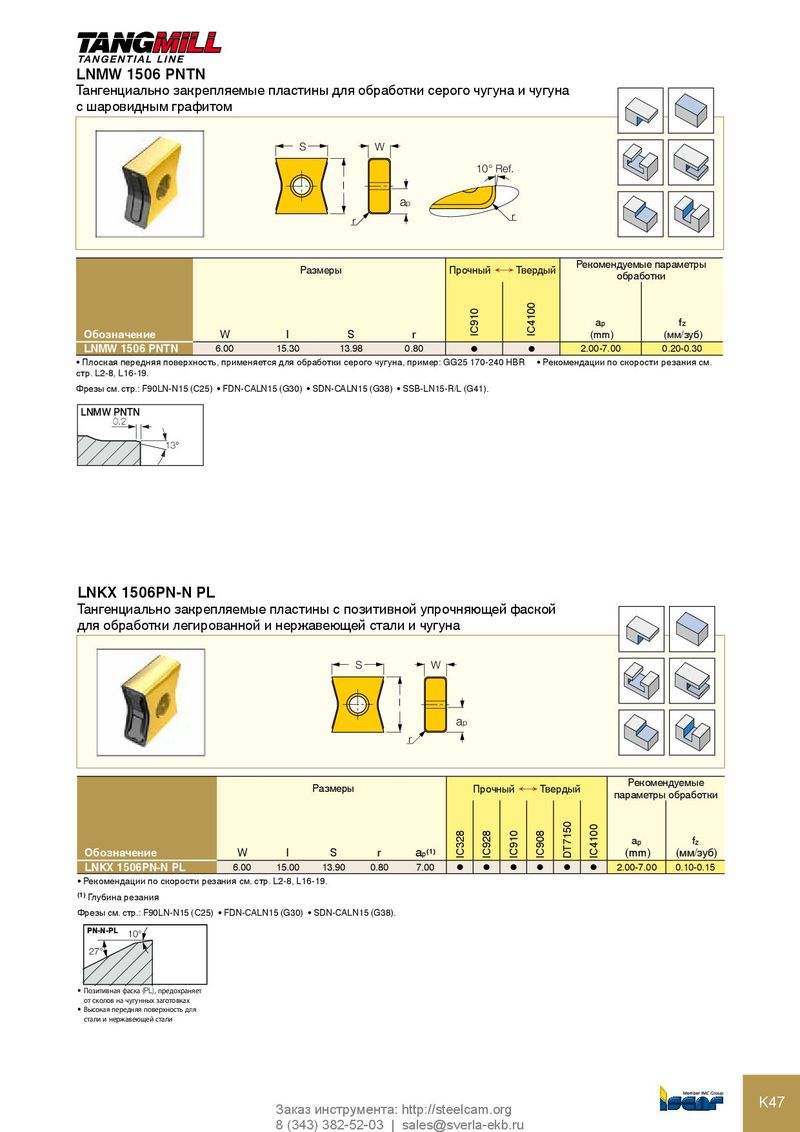

LNMW 1506 PNTN
Тангенциально закрепляемые пластины для обработки серого чугуна и чугуна
с шаровидным графитом
S W 10° Ref. l
a
p r r
Размеры Рекомендуемые параметры Прочный Ö Твердый обработки
ap fz
| Обозначение | W | l | S | r | (mm) | (мм/зуб) | ||
| LNMW 1506 PNTN | 6.00 | 15.30 | 13.98 | 0.80 | l | l | 2.00-7.00 | 0.20-0.30 |
- Плоская передняя поверхность, применяется для обработки серого чугуна, пример: GG25 170-240 HBR
- Рекомендации по скорости резания см.
стр. L2-8, L16-19. Фрезы см. стр.: F90LN-N15 (C25) FDN-CALN15 (G30) SDN-CALN15 (G38) SSB-LN15-R/L (G41). LNMW PNTN 0.2 13°
LNKX 1506PN-N PL
Тангенциально закрепляемые пластины с позитивной упрочняющей фаской
для обработки легированной и нержавеющей стали и чугуна
S W
l
a
p r
Размеры Прочный Ö Твердый
| Обозначение | W | l | S | r | a (1) | ||||||
| p | |||||||||||
| LNKX 1506PN-N PL | 6.00 | 15.00 | 13.90 | 0.80 | 7.00 | l | l | l | l | l | l |
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Глубина резания Фрезы см. стр.: F90LN-N15 (C25) FDN-CALN15 (G30) SDN-CALN15 (G38). PN-N-PL 10° 27°
Рекомендуемые параметры обработки
ap f z (mm) (мм/зуб) 2.00-7.00 0.10-0.15
- Позитивная фаска (PL), предохраняет от сколов на чугунных заготовках
- Высокая передняя поверхность для стали и нержавеющей стали
