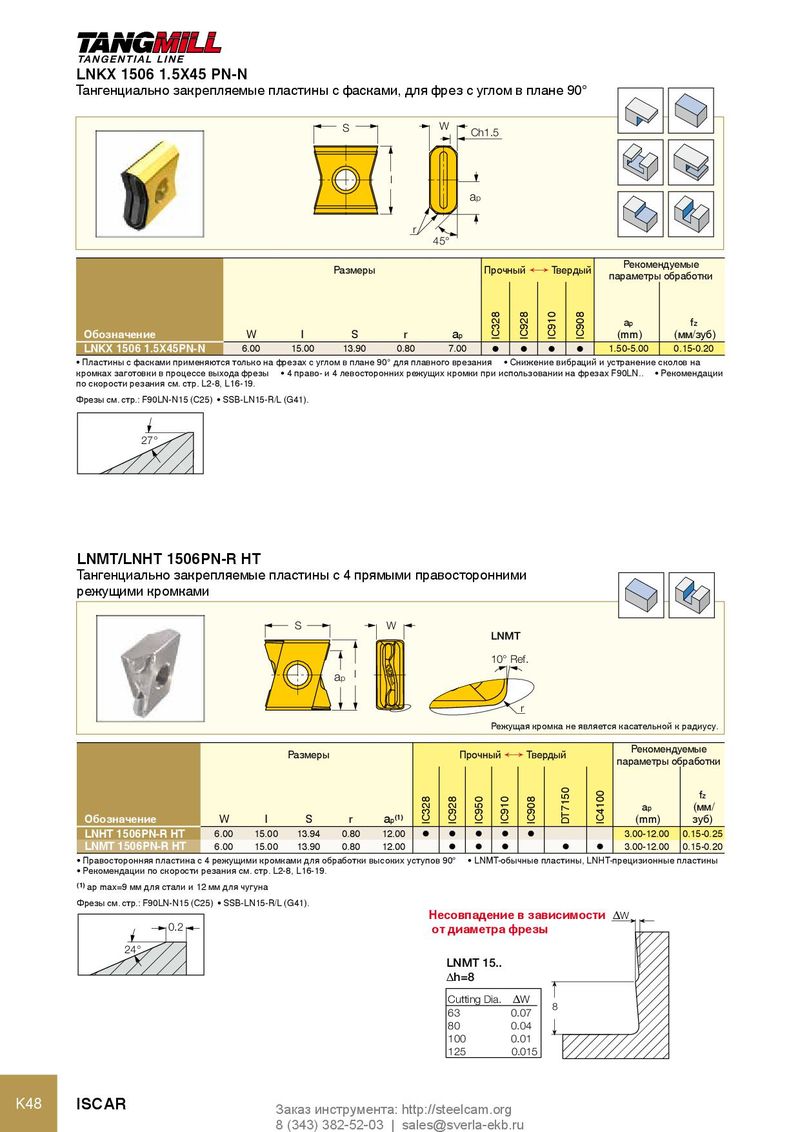

Каталог Iscar резьбонарезные фрезы - страница 102

LNKX 1506 1.5X45 PN-N
Тангенциально закрепляемые пластины с фасками, для фрез с углом в плане 90°
S W
Ch1.5

l
ap
r
45°
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки


IC328
IC928
IC910
IC908
ap fz
Обозначение W l S r ap (mm) (мм/зуб)
LNKX 1506 1.5X45PN-N 6.00 15.00 13.90 0.80 7.00 l l l l 1.50-5.00 0.15-0.20
• Пластины с фасками применяются только на фрезах с углом в плане 90° для плавного врезания • Снижение вибраций и устранение сколов на
кромках заготовки в процессе выхода фрезы • 4 право- и 4 левосторонних режущих кромки при использовании на фрезах F90LN.. • Рекомендации
по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: F90LN‑N15 (C25) • SSB‑LN15‑R/L (G41).

27°


LNMT/LNHT 1506PN-R HT
Тангенциально закрепляемые пластины с 4 прямыми правосторонними
режущими кромками
S W
LNMT
10° Ref.
ap l
r
Режущая кромка не является касательной к радиусу.
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки

fz
DT7150

IC4100
IC328
IC928
IC950
IC910
IC908


ap (мм/
Обозначение W l S r ap(1) (mm) зуб)
LNHT 1506PN-R HT 6.00 15.00 13.94 0.80 12.00 l l l l l 3.00-12.00 0.15-0.25
LNMT 1506PN-R HT 6.00 15.00 13.90 0.80 12.00 l l l l l 3.00-12.00 0.15-0.20
• Правосторонняя пластина с 4 режущими кромками для обработки высоких уступов 90° • LNMT-обычные пластины, LNHT-прецизионные пластины
• Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) ap max=9 мм для стали и 12 мм для чугуна

Фрезы см. стр.: F90LN-N15 (C25) • SSB-LN15-R/L (G41).
Несовпадение в зависимости ΔW
0.2 от диаметра фрезы
24°
LNMT 15..
Δh=8
Cutting Dia. ΔW
8
63 0.07
80 0.04
100 0.01
125 0.015
