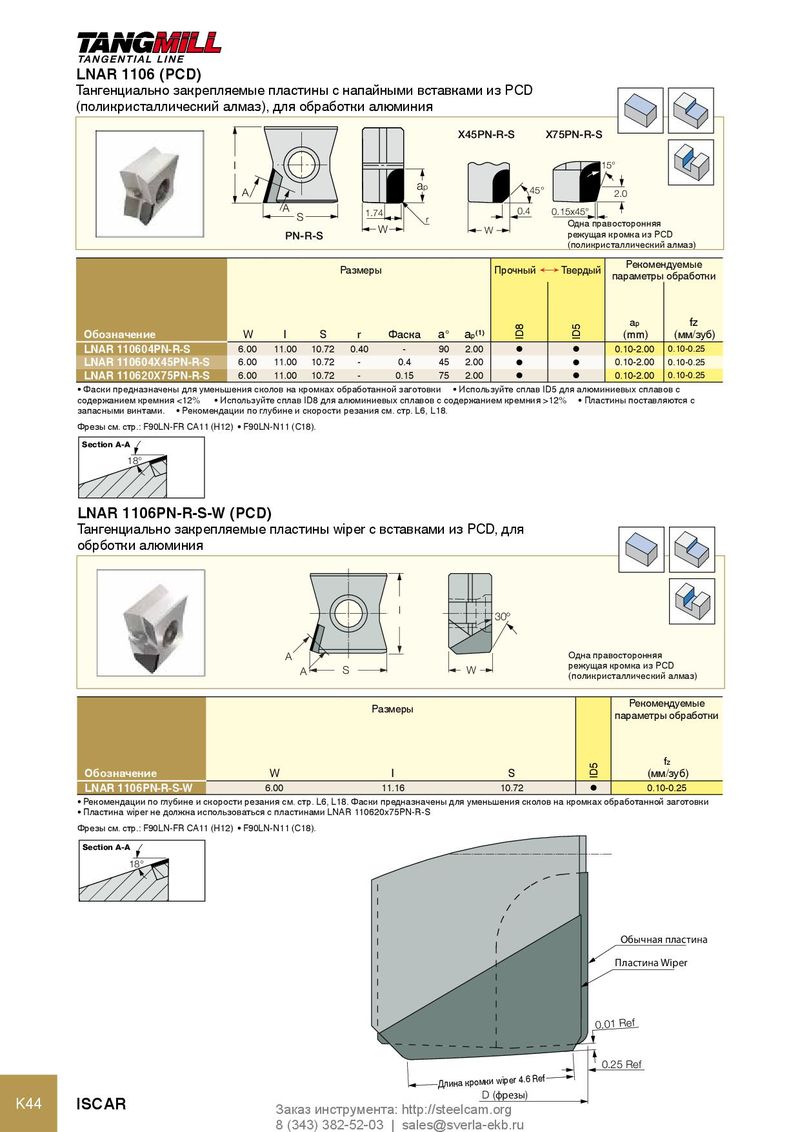

LNAR 1106 (PCD)
Тангенциально закрепляемые пластины с напайными вставками из PCD
(поликристаллический алмаз), для обработки алюминия
X45PN-R-S X75PN-R-S
I 15°
ap 45°
A 2.0
A 1.74 0.4 0.15x45°
S r Одна правосторонняя
W W режущая кромка из PCD
PN-R-S
(поликристаллический алмаз)
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки

ap fz
a° ap(1)


ID8


ID5
Обозначение W l S r Фаска (mm) (мм/зуб)
LNAR 110604PN-R-S 6.00 11.00 10.72 0.40 - 90 2.00 l l 0.10-2.00 0.10-0.25
LNAR 110604X45PN-R-S 6.00 11.00 10.72 - 0.4 45 2.00 l l 0.10-2.00 0.10-0.25
LNAR 110620X75PN-R-S 6.00 11.00 10.72 - 0.15 75 2.00 l l 0.10-2.00 0.10-0.25
• Фаски предназначены для уменьшения сколов на кромках обработанной заготовки • Используйте сплав ID5 для алюминиевых сплавов с
содержанием кремния <12% • Используйте сплав ID8 для алюминиевых сплавов с содержанием кремния >12% • Пластины поставляются с
запасными винтами. • Рекомендации по глубине и скорости резания см. стр. L6, L18.
Фрезы см. стр.: F90LN‑FR CA11 (H12) • F90LN‑N11 (C18).
Section A-A
18°


LNAR 1106PN-R-S-W (PCD)
Тангенциально закрепляемые пластины wiper с вставками из PCD, для
обрботки алюминия

l
30º

A Одна правосторонняя
режущая кромка из PCD
A S W (поликристаллический алмаз)

Рекомендуемые
Размеры
параметры обработки

fz
ID5


Обозначение W l S (мм/зуб)
LNAR 1106PN-R-S-W 6.00 11.16 10.72 l 0.10-0.25
• Рекомендации по глубине и скорости резания см. стр. L6, L18. Фаски предназначены для уменьшения сколов на кромках обработанной заготовки
• Пластина wiper не должна использоваться с пластинами LNAR 110620x75PN-R-S
Фрезы см. стр.: F90LN‑FR CA11 (H12) • F90LN‑N11 (C18).
Section A-A
18°


Обычная пластина
Пластина Wiper


0.01 Ref

0.25 Ref
Ref
Длина кромки wiper 4.6
D (фрезы)
