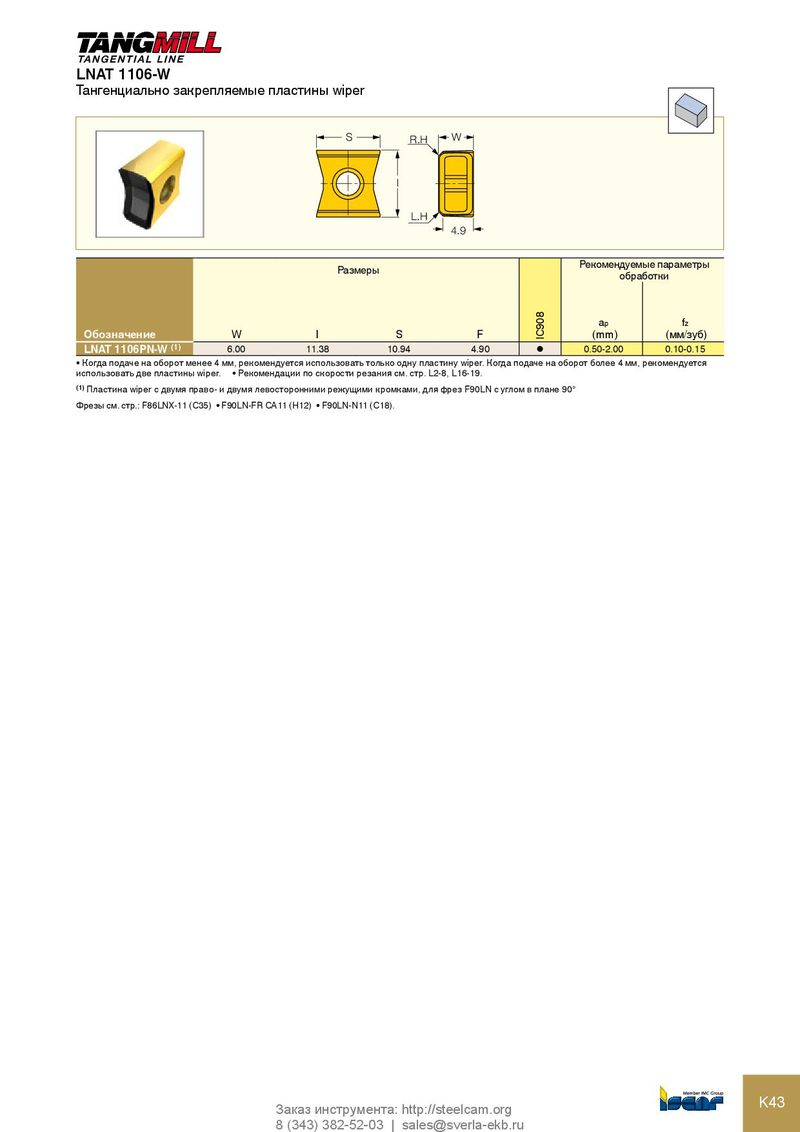

LNAT 1106-W
Тангенциально закрепляемые пластины wiper
S R.H W
l L.H 4.9 Размеры Рекомендуемые параметры обработки
ap fz
| Обозначение | W | l | S | F | (mm) | (мм/зуб) | |
| LNAT 1106PN-W (1) | 6.00 | 11.38 | 10.94 | 4.90 | l | 0.50-2.00 | 0.10-0.15 |
- Когда подаче на оборот менее 4 мм, рекомендуется использовать только одну пластину wiper. Когда подаче на оборот более 4 мм, рекомендуется
использовать две пластины wiper. Рекомендации по скорости резания см. стр. L2-8, L16-19. (1) Пластина wiper с двумя право- и двумя левосторонними режущими кромками, для фрез F90LN с углом в плане 90° Фрезы см. стр.: F86LNX-11 (C35) F90LN-FR CA11 (H12) F90LN-N11 (C18).
