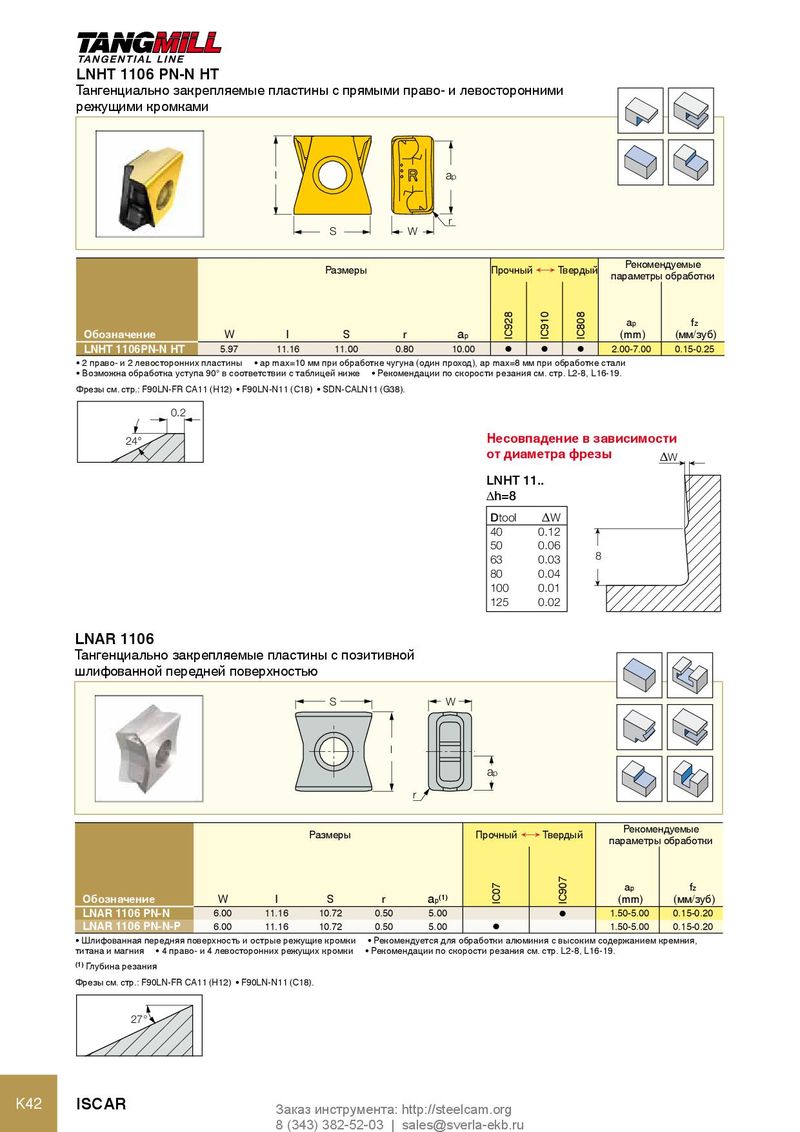

LNHT 1106 PN-N HT
Тангенциально закрепляемые пластины с прямыми право- и левосторонними
режущими кромками
l ap
r S W Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap f z
| Обозначение | W | l | S | r | ap | (mm) | (мм/зуб) | |||
| LNHT 1106PN-N HT | 5.97 | 11.16 | 11.00 | 0.80 | 10.00 | l | l | l | 2.00-7.00 | 0.15-0.25 |
- 2 право- и 2 левосторонних пластины
- ap max=10 мм при обработке чугуна (один проход), ap max=8 мм при обработке стали
- Возможна обработка уступа 90° в соответствии с таблицей ниже
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: F90LN-FR CA11 (H12) F90LN-N11 (C18) SDN-CALN11 (G38). 0.2 24° Несовпадение в зависимости
от диаметра фрезы
ΔW
LNHT 11..
Δh=8
Dtool ΔW 40 0.12 50 0.06
63 0.03 8
80 0.04 100 0.01 125 0.02 LNAR 1106
Тангенциально закрепляемые пластины с позитивной
шлифованной передней поверхностью
S W
l
r Размеры
ap
Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | l | S | r | ap(1) | (mm) | (мм/зуб) | |
| LNAR 1106 PN-N | 6.00 | 11.16 | 10.72 | 0.50 | 5.00 | l | 1.50-5.00 | 0.15-0.20 |
| LNAR 1106 PN-N-P | 6.00 | 11.16 | 10.72 | 0.50 | 5.00 | 1.50-5.00 | 0.15-0.20 |
l
- Шлифованная передняя поверхность и острые режущие кромки
- Рекомендуется для обработки алюминия с высоким содержанием кремния,
титана и магния 4 право- и 4 левосторонних режущих кромки Рекомендации по скорости резания см. стр. L2-8, L16-19. (1) Глубина резания Фрезы см. стр.: F90LN-FR CA11 (H12) F90LN-N11 (C18).
27°
