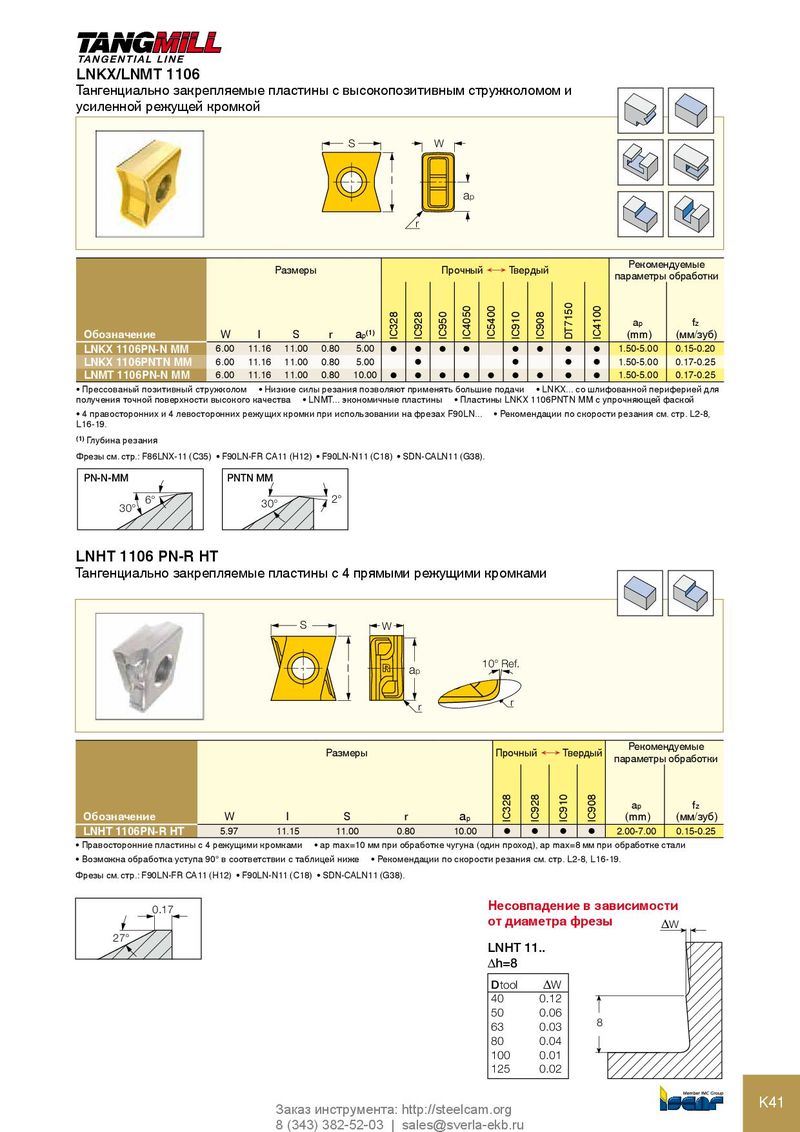

LNKX/LNMT 1106
Тангенциально закрепляемые пластины с высокопозитивным стружколомом и
усиленной режущей кромкой
S W
l
a
p r
Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap f z
Обозначение W l S r a p(1) (mm) (мм/зуб)
| LNKX 1106PN-N MM | 6.00 11.16 11.00 0.80 | 5.00 | l | l | l | l | l | l | l | l | 1.50-5.00 | 0.15-0.20 | |
| LNKX 1106PNTN MM | 6.00 11.16 11.00 0.80 | 5.00 | 1.50-5.00 | 0.17-0.25 | |||||||||
| l | l | l | l | ||||||||||
| LNMT 1106PN-N MM | 6.00 11.16 11.00 0.80 10.00 | l | l | l | l | l | l | l | l | l | 1.50-5.00 | 0.17-0.25 |
- Прессованый позитивный стружколом
- Низкие силы резания позволяют применять большие подачи
- LNKX... со шлифованной периферией для
получения точной поверхности высокого качества LNMT... экономичные пластины Пластины LNKX 1106PNTN MM с упрочняющей фаской
- 4 правосторонних и 4 левосторонних режущих кромки при использовании на фрезах F90LN...
- Рекомендации по скорости резания см. стр. L2-8,
L16-19. (1) Глубина резания Фрезы см. стр.: F86LNX-11 (C35) F90LN-FR CA11 (H12) F90LN-N11 (C18) SDN-CALN11 (G38). PN-N-MM PNTN MM
6° 30° 2°
30° LNHT 1106 PN-R HT Тангенциально закрепляемые пластины с 4 прямыми режущими кромками
S W
l a 10° Ref.
p r r
Рекомендуемые Размеры Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | l | S | r | a | (mm) | (мм/зуб) | |||||
| p | ||||||||||||
| LNHT 1106PN-R HT | 5.97 | 11.15 | 11.00 | 0.80 | 10.00 | l | l | l | l | 2.00-7.00 | 0.15-0.25 |
- Правосторонние пластины с 4 режущими кромками
- ap max=10 мм при обработке чугуна (один проход), ap max=8 мм при обработке стали
- Возможна обработка уступа 90° в соответствии с таблицей ниже
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: F90LN-FR CA11 (H12) F90LN-N11 (C18) SDN-CALN11 (G38).
Несовпадение в зависимости
0.17
от диаметра фрезы
ΔW
27°
| LNHT 1 Δh=8 | 1.. | |
| Dtool | ΔW | |
| 40 | 0.12 | |
| 50 | 0.06 | |
| 63 | 0.03 | 8 |
| 80 | 0.04 | |
| 100 | 0.01 | |
| 125 | 0.02 |
