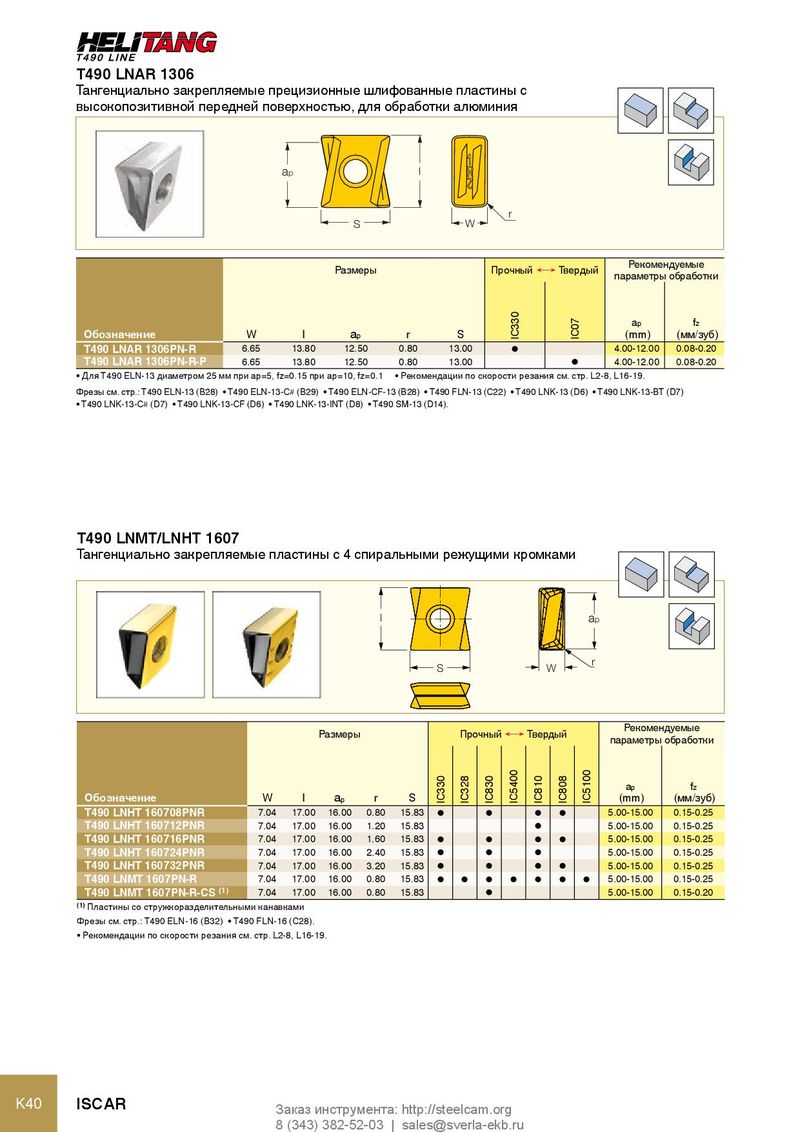

T490 LNAR 1306
Тангенциально закрепляемые прецизионные шлифованные пластины с
высокопозитивной передней поверхностью, для обработки алюминия
ap l
S W
Размеры
r
Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | l | ap | r | S | (mm) | (мм/зуб) | |
| T490 LNAR 1306PN-R | 6.65 | 13.80 | 12.50 | 0.80 | 13.00 | l | 4.00-12.00 | 0.08-0.20 |
| T490 LNAR 1306PN-R-P | 6.65 | 13.80 | 12.50 | 0.80 | 13.00 | 4.00-12.00 | 0.08-0.20 |
l
- Для T490 ELN-13 диаметром 25 мм при ap=5, fz=0.15 при ap=10, fz=0.1
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: T490 ELN-13 (B28) T490 ELN-13-C# (B29) T490 ELN-CF-13 (B28) T490 FLN-13 (C22) T490 LNK-13 (D6) T490 LNK-13-BT (D7)
- T490 LNK-13-C# (D7)
- T490 LNK-13-CF (D6)
- T490 LNK-13-INT (D8)
- T490 SM-13 (D14).
T490 LNMT/LNHT 1607
Тангенциально закрепляемые пластины с 4 спиральными режущими кромками
l a
p
r
S W
Рекомендуемые Размеры Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | l | a r | S | (mm) | (мм/зуб) | |||||
| p | |||||||||||
| T490 LNHT 160708PNR | 7.04 | 17.00 | 16.00 | 0.80 | 15.83 | l | l | l | l | 5.00-15.00 | 0.15-0.25 |
| T490 LNHT 160712PNR | 7.04 | 17.00 | 16.00 | 1.20 | 15.83 | l | 5.00-15.00 | 0.15-0.25 | |||
| T490 LNHT 160716PNR | 7.04 | 17.00 | 16.00 | 1.60 | 15.83 | l | l | l | l | 5.00-15.00 | 0.15-0.25 |
| T490 LNHT 160724PNR | 7.04 | 17.00 | 16.00 | 2.40 | 15.83 | l | l | l | 5.00-15.00 | 0.15-0.25 | |
| T490 LNHT 160732PNR | 7.04 | 17.00 | 16.00 | 3.20 | 15.83 | 5.00-15.00 | 0.15-0.25 | ||||
| l | l | l | l | ||||||||
| T490 LNMT 1607PN-R | 7.04 | 17.00 | 16.00 | 0.80 | 15.83 | 5.00-15.00 | 0.15-0.25 | ||||
| l | l l | l l | l | l | |||||||
| T490 LNMT 1607PN-R-CS (1) | 7.04 | 17.00 | 16.00 | 0.80 | 15.83 | 5.00-15.00 | 0.15-0.20 |
l (1) Пластины со стружкоразделительными канавками Фрезы см. стр.: T490 ELN-16 (B32) T490 FLN-16 (C28).
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
