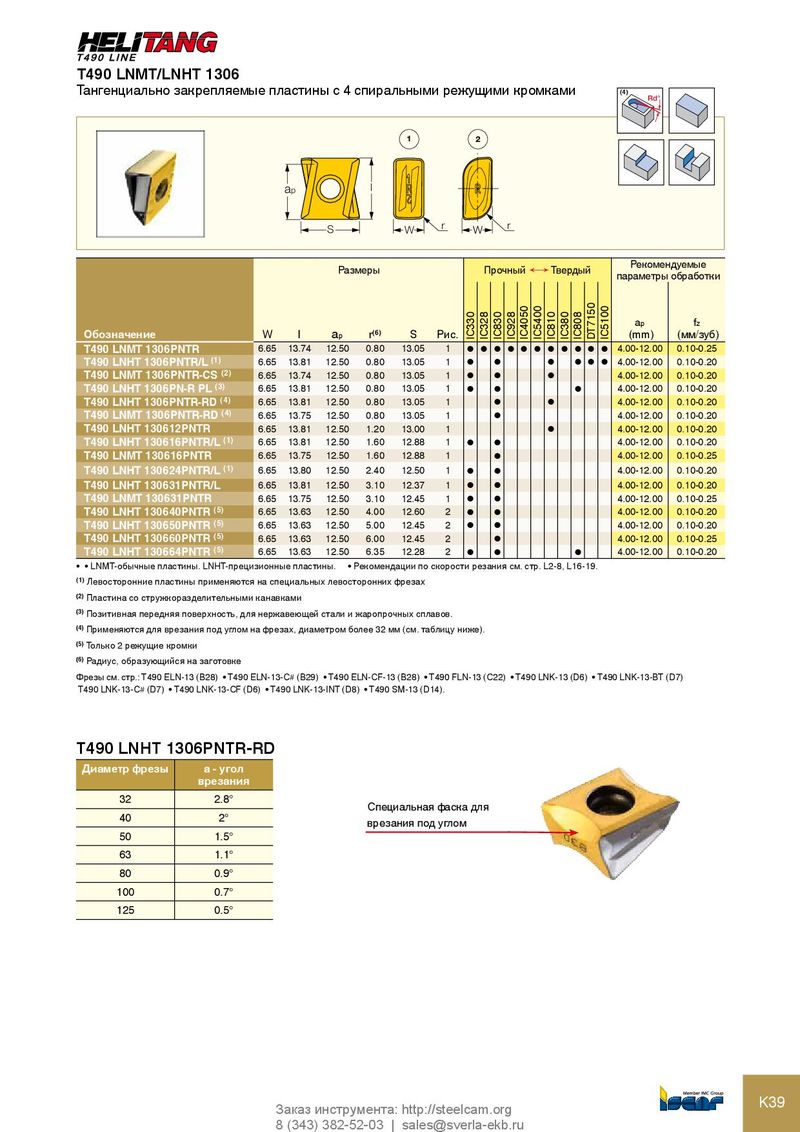

T490 LNMT/LNHT 1306
Тангенциально закрепляемые пластины с 4 спиральными режущими кромками (4)
Rd°


1 2


ap l

S W r W r

Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки


DT7150
IC4050
IC5400


IC5100
IC330
IC328
IC830
IC928

IC810
IC380
IC808
ap fz
Обозначение W l ap r(6) S Рис. (mm) (мм/зуб)
T490 LNMT 1306PNTR 6.65 13.74 12.50 0.80 13.05 1 l l l l l l l l l l l 4.00-12.00 0.10-0.25
T490 LNHT 1306PNTR/L (1) 6.65 13.81 12.50 0.80 13.05 1 l l l l l l 4.00-12.00 0.10-0.20
T490 LNMT 1306PNTR-CS (2) 6.65 13.74 12.50 0.80 13.05 1 l l l 4.00-12.00 0.10-0.20
T490 LNHT 1306PN-R PL (3) 6.65 13.81 12.50 0.80 13.05 1 l l l 4.00-12.00 0.10-0.20
T490 LNHT 1306PNTR-RD (4) 6.65 13.81 12.50 0.80 13.05 1 l l 4.00-12.00 0.10-0.20
T490 LNMT 1306PNTR-RD (4) 6.65 13.75 12.50 0.80 13.05 1 l 4.00-12.00 0.10-0.20
T490 LNHT 130612PNTR 6.65 13.81 12.50 1.20 13.00 1 l 4.00-12.00 0.10-0.20
T490 LNHT 130616PNTR/L (1) 6.65 13.81 12.50 1.60 12.88 1 l l 4.00-12.00 0.10-0.20
T490 LNMT 130616PNTR 6.65 13.75 12.50 1.60 12.88 1 l 4.00-12.00 0.10-0.25
T490 LNHT 130624PNTR/L (1) 6.65 13.80 12.50 2.40 12.50 1 l l 4.00-12.00 0.10-0.20
T490 LNHT 130631PNTR/L 6.65 13.81 12.50 3.10 12.37 1 l l 4.00-12.00 0.10-0.20
T490 LNMT 130631PNTR 6.65 13.75 12.50 3.10 12.45 1 l l 4.00-12.00 0.10-0.25
T490 LNHT 130640PNTR (5) 6.65 13.63 12.50 4.00 12.60 2 l l 4.00-12.00 0.10-0.20
T490 LNHT 130650PNTR (5) 6.65 13.63 12.50 5.00 12.45 2 l l 4.00-12.00 0.10-0.20
T490 LNHT 130660PNTR (5) 6.65 13.63 12.50 6.00 12.45 2 l 4.00-12.00 0.10-0.25
T490 LNHT 130664PNTR (5) 6.65 13.63 12.50 6.35 12.28 2 l l l 4.00-12.00 0.10-0.20
• • LNMT-обычные пластины. LNHT-прецизионные пластины. • Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Левосторонние пластины применяются на специальных левосторонних фрезах
(2) Пластина со стружкоразделительными канавками
(3) Позитивная передняя поверхность, для нержавеющей стали и жаропрочных сплавов.
(4) Применяются для врезания под углом на фрезах, диаметром более 32 мм (см. таблицу ниже).
(5) Только 2 режущие кромки
(6) Радиус, образующийся на заготовке

Фрезы см. стр.: T490 ELN-13 (B28) • T490 ELN-13-C# (B29) • T490 ELN-CF-13 (B28) • T490 FLN-13 (C22) • T490 LNK-13 (D6) • T490 LNK-13-BT (D7)
T490 LNK-13-C# (D7) • T490 LNK-13-CF (D6) • T490 LNK-13-INT (D8) • T490 SM-13 (D14).


T490 LNHT 1306PNTR-RD
Диаметр фрезы a - угол
врезания
32 2.8°
Специальная фаска для
40 2° врезания под углом
50 1.5°
63 1.1°
80 0.9°
100 0.7°
125 0.5°
