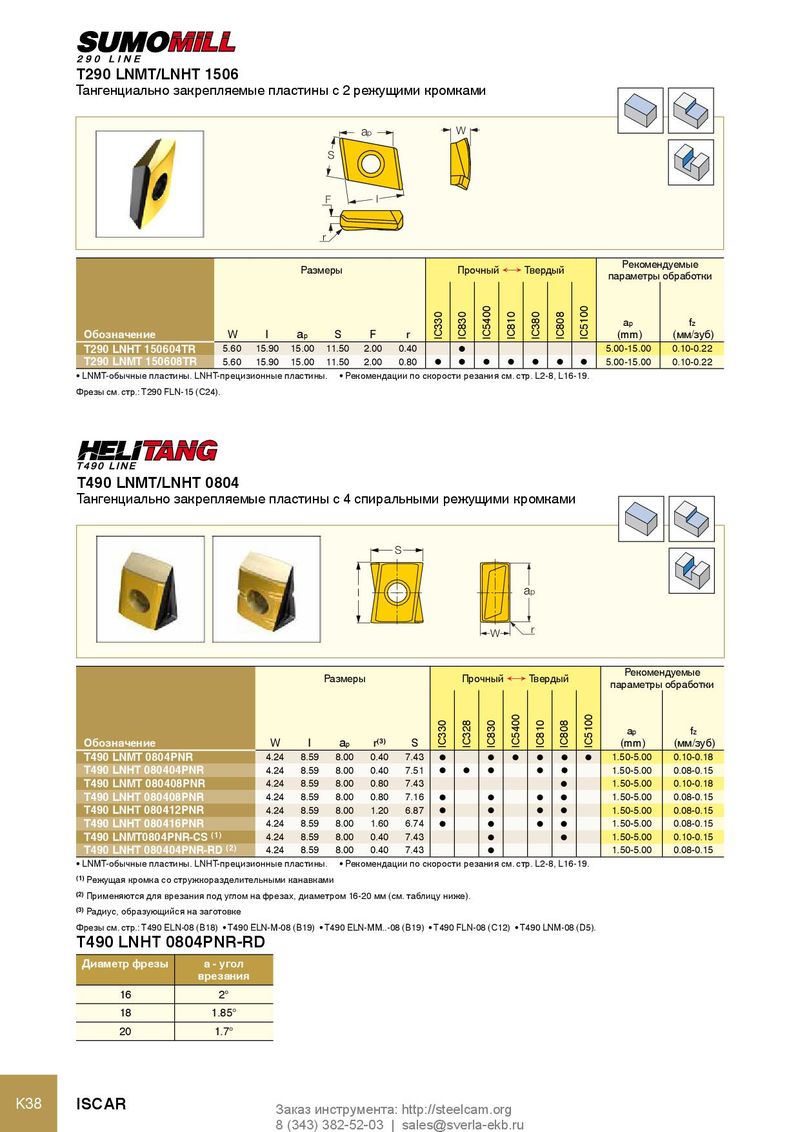

Каталог Iscar резьбонарезные фрезы - страница 92

T290 LNMT/LNHT 1506
Тангенциально закрепляемые пластины с 2 режущими кромками

ap W
S

F l

r
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки


IC5400


IC5100
IC330
IC830

IC810
IC380
IC808
ap fz
Обозначение W l ap S F r (mm) (мм/зуб)
T290 LNHT 150604TR 5.60 15.90 15.00 11.50 2.00 0.40 l 5.00-15.00 0.10-0.22
T290 LNMT 150608TR 5.60 15.90 15.00 11.50 2.00 0.80 l l l l l l l 5.00-15.00 0.10-0.22
• LNMT-обычные пластины. LNHT-прецизионные пластины. • Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: T290 FLN‑15 (C24).


T490 LNMT/LNHT 0804
Тангенциально закрепляемые пластины с 4 спиральными режущими кромками

S

l ap

W r

Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки
IC5400


IC5100
IC330
IC328
IC830

IC810
IC808


ap fz
Обозначение W l ap r(3) S (mm) (мм/зуб)
T490 LNMT 0804PNR 4.24 8.59 8.00 0.40 7.43 l l l l l l 1.50-5.00 0.10-0.18
T490 LNHT 080404PNR 4.24 8.59 8.00 0.40 7.51 l l l l l 1.50-5.00 0.08-0.15
T490 LNMT 080408PNR 4.24 8.59 8.00 0.80 7.43 l 1.50-5.00 0.10-0.18
T490 LNHT 080408PNR 4.24 8.59 8.00 0.80 7.16 l l l l 1.50-5.00 0.08-0.15
T490 LNHT 080412PNR 4.24 8.59 8.00 1.20 6.87 l l l l 1.50-5.00 0.08-0.15
T490 LNHT 080416PNR 4.24 8.59 8.00 1.60 6.74 l l l l 1.50-5.00 0.08-0.15
T490 LNMT0804PNR-CS (1) 4.24 8.59 8.00 0.40 7.43 l l 1.50-5.00 0.10-0.15
T490 LNHT 080404PNR-RD (2) 4.24 8.59 8.00 0.40 7.43 l 1.50-5.00 0.08-0.15
• LNMT-обычные пластины. LNHT-прецизионные пластины. • Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Режущая кромка со стружкоразделительными канавками
(2) Применяются для врезания под углом на фрезах, диаметром 16-20 мм (см. таблицу ниже).
(3) Радиус, образующийся на заготовке

Фрезы см. стр.: T490 ELN-08 (B18) • T490 ELN-M-08 (B19) • T490 ELN-MM..-08 (B19) • T490 FLN-08 (C12) • T490 LNM-08 (D5).
T490 LNHT 0804PNR-RD
Диаметр фрезы a - угол
врезания
16 2°
18 1.85°
20 1.7°
