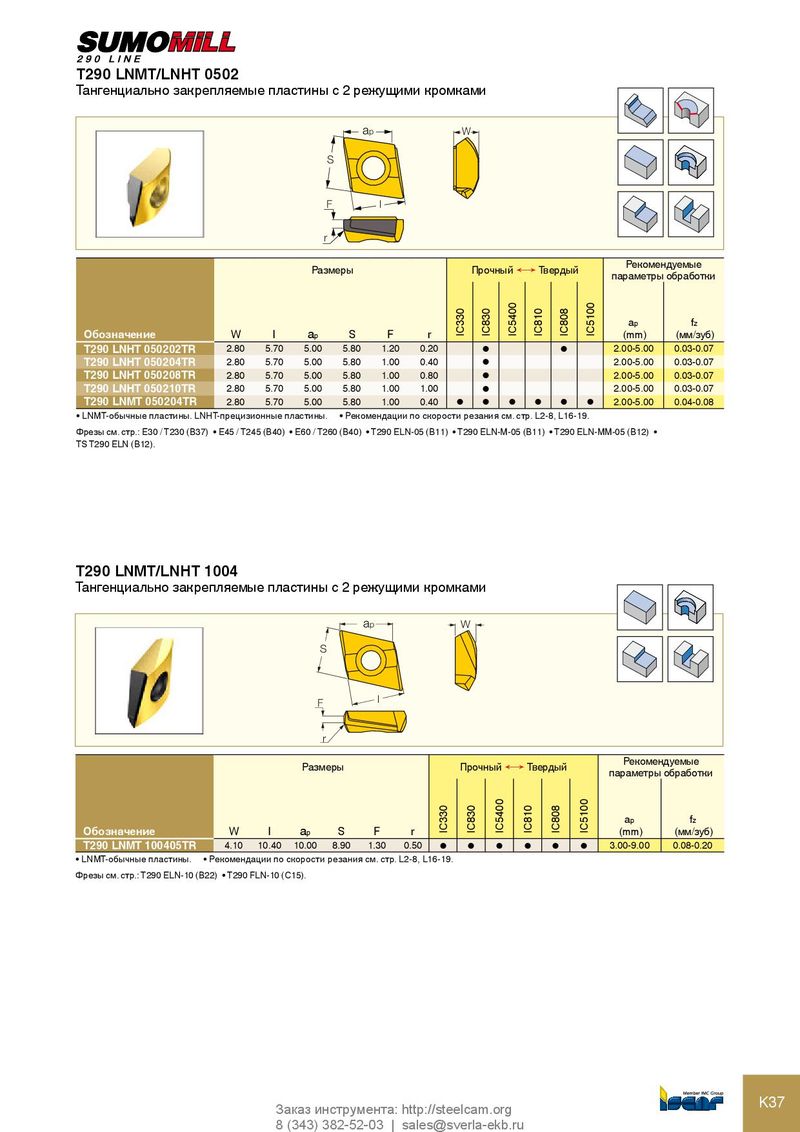

Каталог Iscar резьбонарезные фрезы - страница 91

T290 LNMT/LNHT 0502
Тангенциально закрепляемые пластины с 2 режущими кромками
ap W
S

F l

r
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки


IC5400


IC5100
IC330
IC830


IC810
IC808
ap fz
Обозначение W l ap S F r (mm) (мм/зуб)
T290 LNHT 050202TR 2.80 5.70 5.00 5.80 1.20 0.20 l l 2.00-5.00 0.03-0.07
T290 LNHT 050204TR 2.80 5.70 5.00 5.80 1.00 0.40 l 2.00-5.00 0.03-0.07
T290 LNHT 050208TR 2.80 5.70 5.00 5.80 1.00 0.80 l 2.00-5.00 0.03-0.07
T290 LNHT 050210TR 2.80 5.70 5.00 5.80 1.00 1.00 l 2.00-5.00 0.03-0.07
T290 LNMT 050204TR 2.80 5.70 5.00 5.80 1.00 0.40 l l l l l l 2.00-5.00 0.04-0.08
• LNMT-обычные пластины. LNHT-прецизионные пластины. • Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: E30 / T230 (B37) • E45 / T245 (B40) • E60 / T260 (B40) • T290 ELN‑05 (B11) • T290 ELN‑M‑05 (B11) • T290 ELN‑MM‑05 (B12) •
TS T290 ELN (B12).


T290 LNMT/LNHT 1004
Тангенциально закрепляемые пластины с 2 режущими кромками
ap W
S


F l

r
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки
IC5400


IC5100
IC330
IC830


IC810
IC808


ap fz
Обозначение W l ap S F r (mm) (мм/зуб)
T290 LNMT 100405TR 4.10 10.40 10.00 8.90 1.30 0.50 l l l l l l 3.00-9.00 0.08-0.20
• LNMT-обычные пластины. • Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: T290 ELN‑10 (B22) • T290 FLN‑10 (C15).
