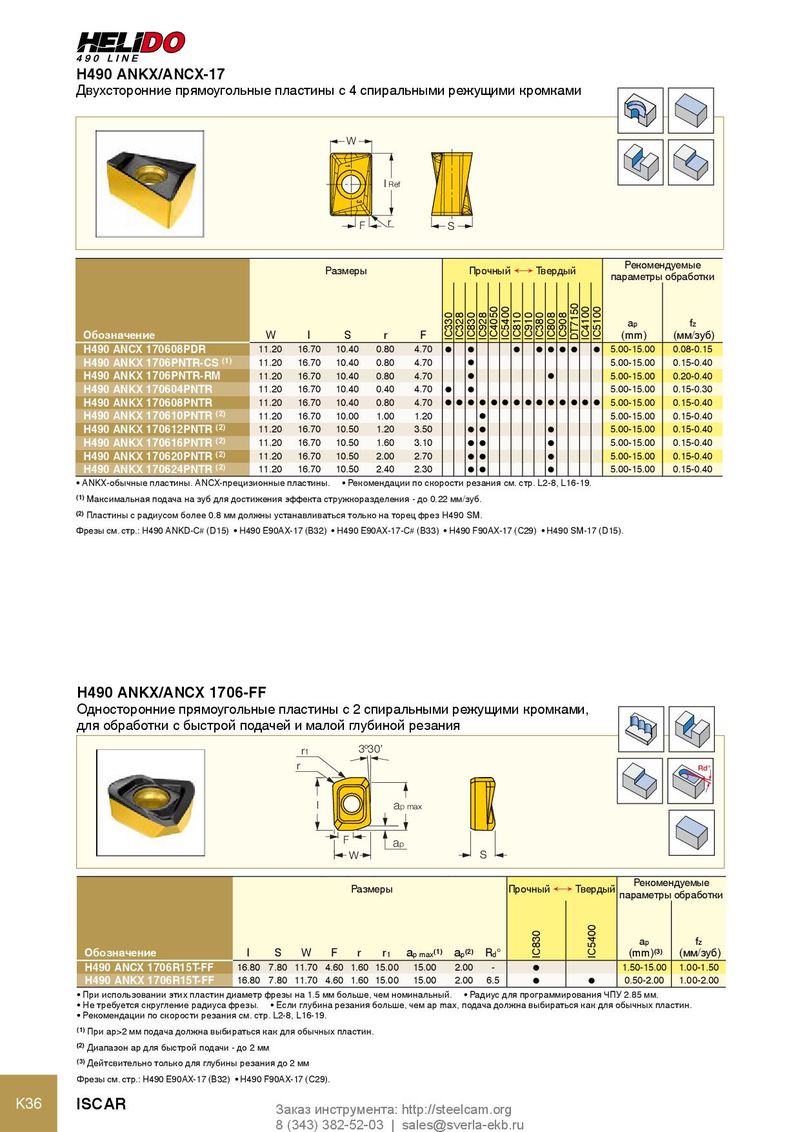

H490 ANKX/ANCX-17
Двухсторонние прямоугольные пластины с 4 спиральными режущими кромками

W


1
I Ref


3
F r S

Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки


DT7150
IC4050
IC5400


IC4100
IC5100
IC330
IC328
IC830
IC928

IC810
IC910
IC380
IC808
IC908
ap fz
Обозначение W l S r F (mm) (мм/зуб)
H490 ANCX 170608PDR 11.20 16.70 10.40 0.80 4.70 l l l l l l l l 5.00-15.00 0.08-0.15
H490 ANKX 1706PNTR-CS (1) 11.20 16.70 10.40 0.80 4.70 l 5.00-15.00 0.15-0.40
H490 ANKX 1706PNTR-RM 11.20 16.70 10.40 0.80 4.70 l l 5.00-15.00 0.20-0.40
H490 ANKX 170604PNTR 11.20 16.70 10.40 0.40 4.70 l l 5.00-15.00 0.15-0.30
H490 ANKX 170608PNTR 11.20 16.70 10.40 0.80 4.70 l l l l l l l l l l l l l l 5.00-15.00 0.15-0.40
H490 ANKX 170610PNTR (2) 11.20 16.70 10.00 1.00 1.20 l 5.00-15.00 0.15-0.40
H490 ANKX 170612PNTR (2) 11.20 16.70 10.50 1.20 3.50 l l l 5.00-15.00 0.15-0.40
H490 ANKX 170616PNTR (2) 11.20 16.70 10.50 1.60 3.10 l l l 5.00-15.00 0.15-0.40
H490 ANKX 170620PNTR (2) 11.20 16.70 10.50 2.00 2.70 l l l 5.00-15.00 0.15-0.40
H490 ANKX 170624PNTR (2) 11.20 16.70 10.50 2.40 2.30 l l l 5.00-15.00 0.15-0.40
• ANKX-обычные пластины. ANCX-прецизионные пластины. • Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Максимальная подача на зуб для достижения эффекта стружкоразделения - до 0.22 мм/зуб.
(2) Пластины с радиусом более 0.8 мм должны устанавливаться только на торец фрез H490 SM.

Фрезы см. стр.: H490 ANKD‑C# (D15) • H490 E90AX‑17 (B32) • H490 E90AX‑17‑C# (B33) • H490 F90AX‑17 (C29) • H490 SM‑17 (D15).


H490 ANKX/ANCX 1706-FF
Односторонние прямоугольные пластины с 2 спиральными режущими кромками,
для обработки с быстрой подачей и малой глубиной резания
r1 3º30’
r Rd°


l ap max
F ap
W S
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки
IC5400
IC830


ap fz
Обозначение l S W F r r1 ap max(1) ap(2) Rd° (mm)(3) (мм/зуб)
H490 ANCX 1706R15T-FF 16.80 7.80 11.70 4.60 1.60 15.00 15.00 2.00 - l 1.50-15.00 1.00-1.50
H490 ANKX 1706R15T-FF 16.80 7.80 11.70 4.60 1.60 15.00 15.00 2.00 6.5 l l 0.50-2.00 1.00-2.00
• При использовании этих пластин диаметр фрезы на 1.5 мм больше, чем номинальный. • Радиус для программирования ЧПУ 2.85 мм.
• Не требуется скругление радиуса фрезы. • Если глубина резания больше, чем ap max, подача должна выбираться как для обычных пластин.
• Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) При ap>2 мм подача должна выбираться как для обычных пластин.
(2) Диапазон ap для быстрой подачи - до 2 мм
(3) Дейтсвительно только для глубины резания до 2 мм

Фрезы см. стр.: H490 E90AX-17 (B32) • H490 F90AX-17 (C29).
