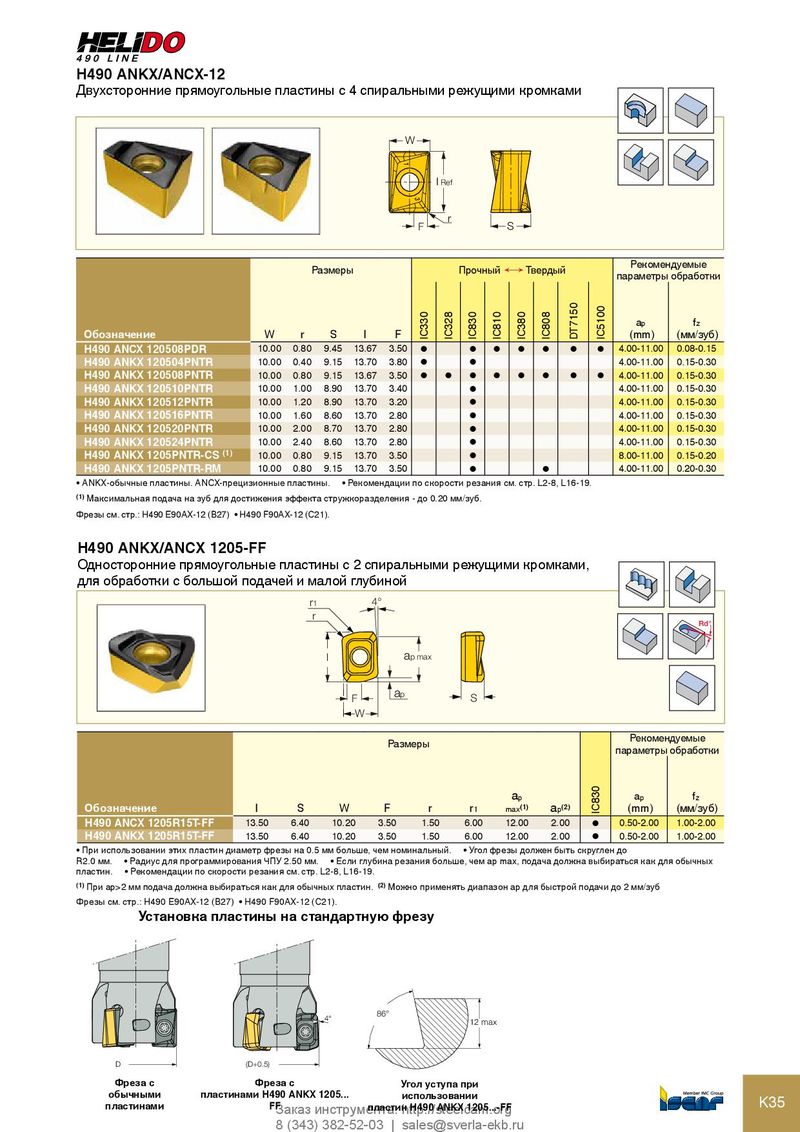

H490 ANKX/ANCX-12
Двухсторонние прямоугольные пластины с 4 спиральными режущими кромками
W
I Ref
r
F S
Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | S r l | F | (мм/зуб) (mm) | ||
| H490 ANCX 120508PDR | 10.00 0.80 9.45 | 13.67 | 3.50 | l | l | l l l l l 4.00-11.00 0.08-0.15 |
| H490 ANKX 120504PNTR | 10.00 0.40 9.15 | 13.70 | 3.80 | 4.00-11.00 0.15-0.30 | ||
| l | l | |||||
| H490 ANKX 120508PNTR | 10.00 0.80 9.15 | 13.67 | 3.50 | 4.00-11.00 0.15-0.30 | ||
| l | l l | l l l l l | ||||
| H490 ANKX 120510PNTR | 10.00 1.00 8.90 | 13.70 | 3.40 | l | 4.00-11.00 0.15-0.30 | |
| H490 ANKX 120512PNTR | 10.00 1.20 8.90 | 13.70 | 3.20 | l | 4.00-11.00 0.15-0.30 | |
| H490 ANKX 120516PNTR | 10.00 1.60 8.60 | 13.70 | 2.80 | l | 4.00-11.00 0.15-0.30 | |
| H490 ANKX 120520PNTR | 10.00 2.00 | 8.70 13.70 | 2.80 | l | 4.00-11.00 0.15-0.30 | |
| H490 ANKX 120524PNTR | 10.00 2.40 8.60 | 13.70 | 2.80 | l | 4.00-11.00 0.15-0.30 | |
| H490 ANKX 1205PNTR-CS (1) | 10.00 0.80 9.15 | 13.70 | 3.50 | l | 8.00-11.00 0.15-0.20 | |
| H490 ANKX 1205PNTR-RM | 10.00 0.80 9.15 | 13.70 | 3.50 | 4.00-11.00 0.20-0.30 |
l l
- ANKX-обычные пластины. ANCX-прецизионные пластины.
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Максимальная подача на зуб для достижения эффекта стружкоразделения - до 0.20 мм/зуб. Фрезы см. стр.: H490 E90AX-12 (B27) H490 F90AX-12 (C21).
H490 ANKX/ANCX 1205-FF
Односторонние прямоугольные пластины с 2 спиральными режущими кромками,
для обработки с большой подачей и малой глубиной
r 4°
1
r
Rd°
l ap max
ap S
F
W
Рекомендуемые Размеры параметры обработки
| a | a | f | |
| p | a | p | z |
| Обозначение | l | S | W | F | r | r1 | max(1) | p(2) | (mm) | (мм/зуб) | |
| H490 ANCX 1205R15T-FF | 13.50 | 6.40 | 10.20 | 3.50 | 1.50 | 6.00 | 12.00 | 2.00 | l | 0.50-2.00 | 1.00-2.00 |
| H490 ANKX 1205R15T-FF | 13.50 | 6.40 | 10.20 | 3.50 | 1.50 | 6.00 | 12.00 | 2.00 | 0.50-2.00 | 1.00-2.00 |
l
- При использовании этих пластин диаметр фрезы на 0.5 мм больше, чем номинальный.
- Угол фрезы должен быть скруглен до
R2.0 мм. Радиус для программирования ЧПУ 2.50 мм. Если глубина резания больше, чем ap max, подача должна выбираться как для обычных пластин. Рекомендации по скорости резания см. стр. L2-8, L16-19. (1) При ap>2 мм подача должна выбираться как для обычных пластин. (2) Можно применять диапазон ap для быстрой подачи до 2 мм/зуб Фрезы см. стр.: H490 E90AX-12 (B27) H490 F90AX-12 (C21).
Установка пластины на стандартную фрезу
86° 4°4° 12 max
D D (D+0.5) (D+0.5)
| Фреза с | Фреза с | Угол уступа при | ||
| обычными | пластинами H490 ANKX 1205... | использовании | K35 |
пластинами FFЗаказ инструмента: http://steelcam.orgпластин H490 ANKX 1205...-FF
