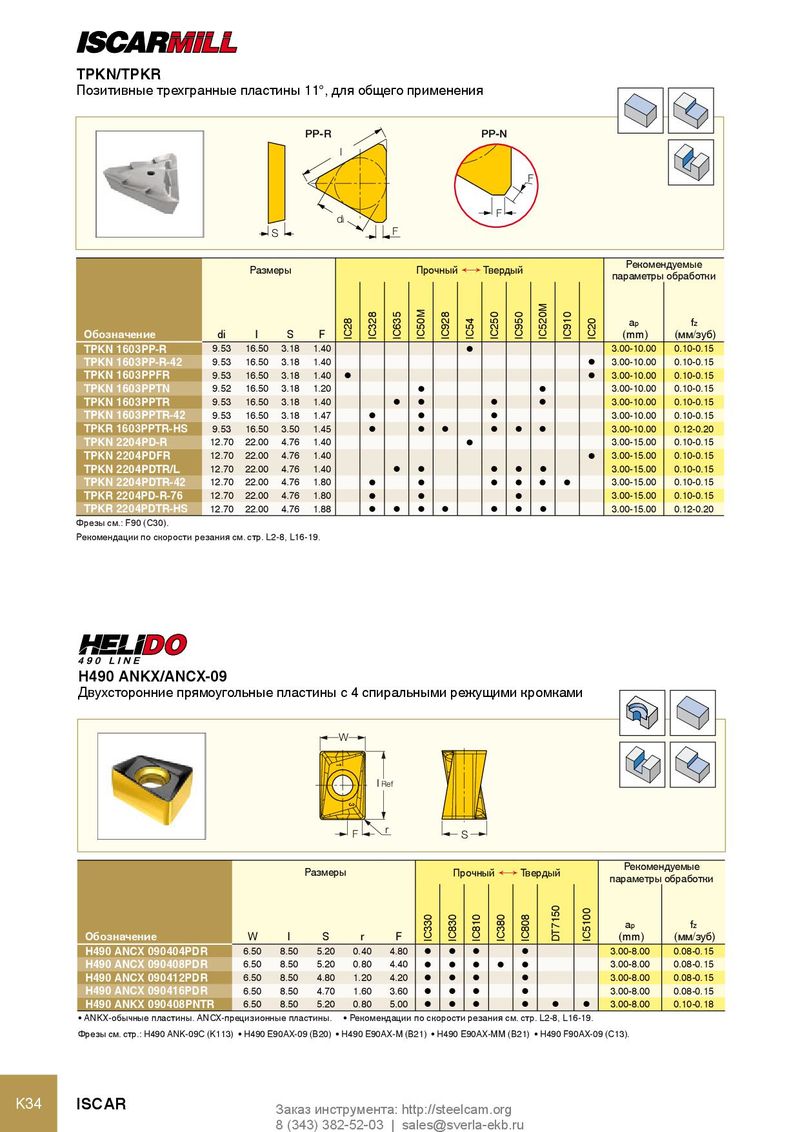

Каталог Iscar резьбонарезные фрезы - страница 88
Навигация
Каталог Iscar крепление инструмента
Каталог Iscar токарные пластины ISO 2022
Каталог Iscar токарный инструмент для нарезания канавок
Каталог Iscar сверла со сменной режущей частью 2022
Каталог Iscar инструментальные блоки
Новые режущие инструменты Iscar 2026
TPKN/TPKR
Позитивные трехгранные пластины 11°, для общего применения
| S | PP-R | l di | F | P | F P-N | F | ||||||||||
| Разм | еры | Про | чныйÖ | Твер | дый | Рекомен параметры | дуемые обработки | |||||||||
| Обозначение | di | l | S | F | IC28 | IC328 | IC635 | IC50M | IC928 IC54 | IC250 | IC950 | IC520M | IC910 | IC20 | ap (mm) | fz (мм/зуб) |
| TPKN 1603PP-R | 9.53 | 16.50 | 3.18 | 1.40 | l | 3.00-10.00 | 0.10-0.15 | |||||||||
| TPKN 1603PP-R-42 | 9.53 | 16.50 | 3.18 | 1.40 | l | 3.00-10.00 | 0.10-0.15 | |||||||||
| TPKN 1603PPFR | 9.53 | 16.50 | 3.18 | 1.40 | l | l | 3.00-10.00 | 0.10-0.15 | ||||||||
| TPKN 1603PPTN | 9.52 | 16.50 | 3.18 | 1.20 | l | l | 3.00-10.00 | 0.10-0.15 | ||||||||
| TPKN 1603PPTR | 9.53 | 16.50 | 3.18 | 1.40 | l | l | l | l | 3.00-10.00 | 0.10-0.15 | ||||||
| TPKN 1603PPTR-42 | 9.53 | 16.50 | 3.18 | 1.47 | l | l | l | 3.00-10.00 | 0.10-0.15 | |||||||
| TPKR 1603PPTR-HS | 9.53 | 16.50 | 3.50 | 1.45 | l | l | l | l | l | l | 3.00-10.00 | 0.12-0.20 | ||||
| TPKN 2204PD-R | 12.70 | 22.00 | 4.76 | 1.40 | l | 3.00-15.00 | 0.10-0.15 | |||||||||
| TPKN 2204PDFR | 12.70 | 22.00 | 4.76 | 1.40 | l | 3.00-15.00 | 0.10-0.15 | |||||||||
| TPKN 2204PDTR/L | 12.70 | 22.00 | 4.76 | 1.40 | l | l | l | l | l | 3.00-15.00 | 0.10-0.15 | |||||
| TPKN 2204PDTR-42 | 12.70 | 22.00 | 4.76 | 1.80 | l | l | l | l | l | l | 3.00-15.00 | 0.10-0.15 | ||||
| TPKR 2204PD-R-76 | 12.70 | 22.00 | 4.76 | 1.80 | l | l | l | 3.00-15.00 | 0.10-0.15 | |||||||
| TPKR 2204PDTR-HS | 12.70 | 22.00 | 4.76 | 1.88 | l | l | l | l | l | l | l | 3.00-15.00 | 0.12-0.20 |
Фрезы см.: F90 (C30). Рекомендации по скорости резания см. стр. L2-8, L16-19.
H490 ANKX/ANCX-09
Двухсторонние прямоугольные пластины с 4 спиральными режущими кромками
W
I Ref
F r S
Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | l | S | r | F | (mm) | (мм/зуб) | ||||
| H490 ANCX 090404PDR | 6.50 | 8.50 | 5.20 | 0.40 | 4.80 | l | l | l | l | 3.00-8.00 | 0.08-0.15 |
| H490 ANCX 090408PDR | 6.50 | 8.50 | 5.20 | 0.80 | 4.40 | 3.00-8.00 | 0.08-0.15 | ||||
| l | l | l | l l | ||||||||
| H490 ANCX 090412PDR | 6.50 | 8.50 | 4.80 | 1.20 | 4.20 | 3.00-8.00 | 0.08-0.15 | ||||
| l | l | l | l | ||||||||
| H490 ANCX 090416PDR | 6.50 | 8.50 | 4.70 | 1.60 | 3.60 | l | l | l | l | 3.00-8.00 | 0.08-0.15 |
| H490 ANKX 090408PNTR | 6.50 | 8.50 | 5.20 | 0.80 | 5.00 | l | l | l | l | l l 3.00-8.00 | 0.10-0.18 |
- ANKX-обычные пластины. ANCX-прецизионные пластины.
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: H490 ANK-09C (K113) H490 E90AX-09 (B20) H490 E90AX-M (B21) H490 E90AX-MM (B21) H490 F90AX-09 (C13).
