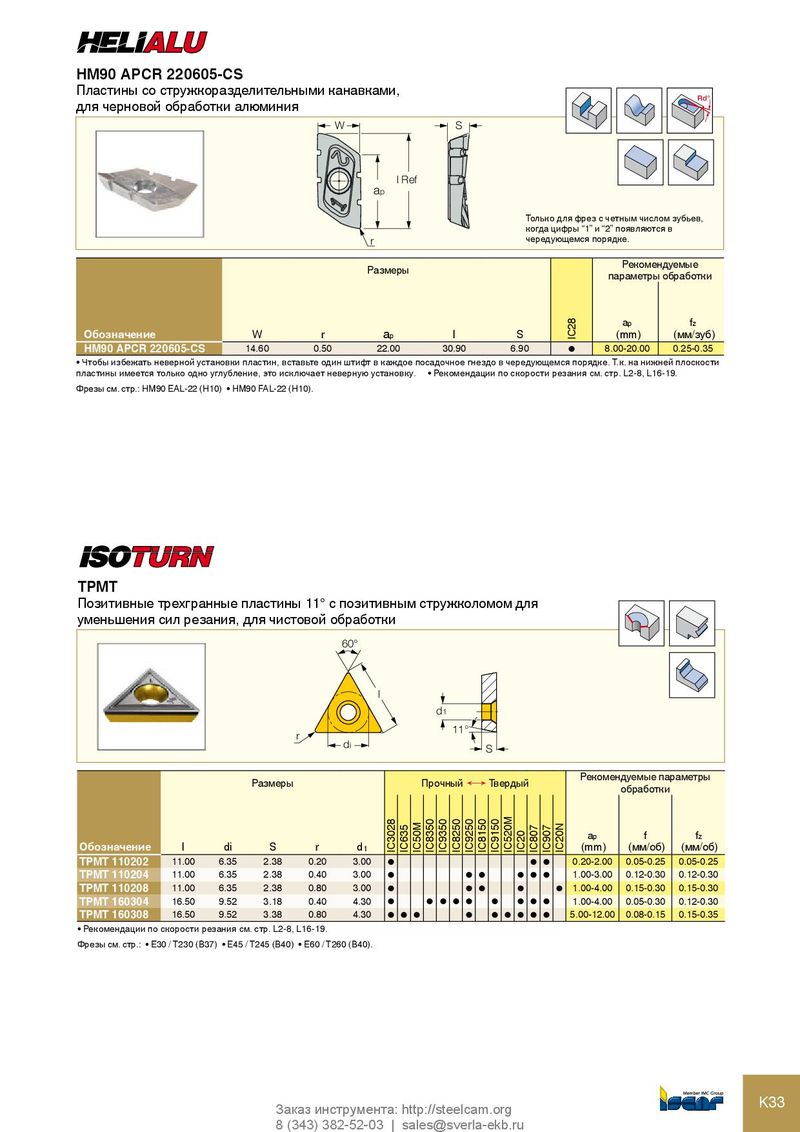

HM90 APCR 220605-CS
Пластины со стружкоразделительными канавками, для черновой обработки алюминия Rd°
W S
l Ref
a
p Только для фрез с четным числом зубьев, когда цифры “1” и “2” появляются в r чередующемся порядке. Размеры Рекомендуемые параметры обработки
ap fz
| Обозначение | W | r | a p | l | S | (mm) | (мм/зуб) | |
| HM90 APCR 220605-CS | 14.60 | 0.50 | 22.00 | 30.90 | 6.90 | l | 8.00-20.00 | 0.25-0.35 |
- Чтобы избежать неверной установки пластин, вставьте один штифт в каждое посадочное гнездо в чередующемся порядке. Т.к. на нижней плоскости
пластины имеется только одно углубление, это исключает неверную установку. Рекомендации по скорости резания см. стр. L2-8, L16-19. Фрезы см. стр.: HM90 EAL-22 (H10) HM90 FAL-22 (H10).
TPMT
Позитивные трехгранные пластины 11° с позитивным стружколомом для
уменьшения сил резания, для чистовой обработки
60°
l
d1
11°
r
di S
Рекомендуемые параметры
Размеры Прочный Ö Твердый обработки
ap f fz
| Обозначение | l | di | S | r | d1 | (mm) | (мм/об) | (мм/об) | ||
| TPMT 110202 | 11.00 | 6.35 | 2.38 | 0.20 | 3.00 | l | l l | 0.20-2.00 0.05-0.25 0.05-0.25 | ||
| TPMT 110204 | 11.00 | 6.35 | 2.38 | 0.40 | 3.00 | 1.00-3.00 0.12-0.30 0.12-0.30 |
l l l lll
TPMT 110208 11.00 6.35 2.38 0.80 3.00 1.00-4.00 0.15-0.30 0.15-0.30
l l l l l
TPMT 160304 16.50 9.52 3.18 0.40 4.30 1.00-4.00 0.05-0.30 0.12-0.30
l llll l lll
TPMT 160308 16.50 9.52 3.38 0.80 4.30 lll l lllll 5.00-12.00 0.08-0.15 0.15-0.35
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: E30 / T230 (B37) E45 / T245 (B40) E60 / T260 (B40).
