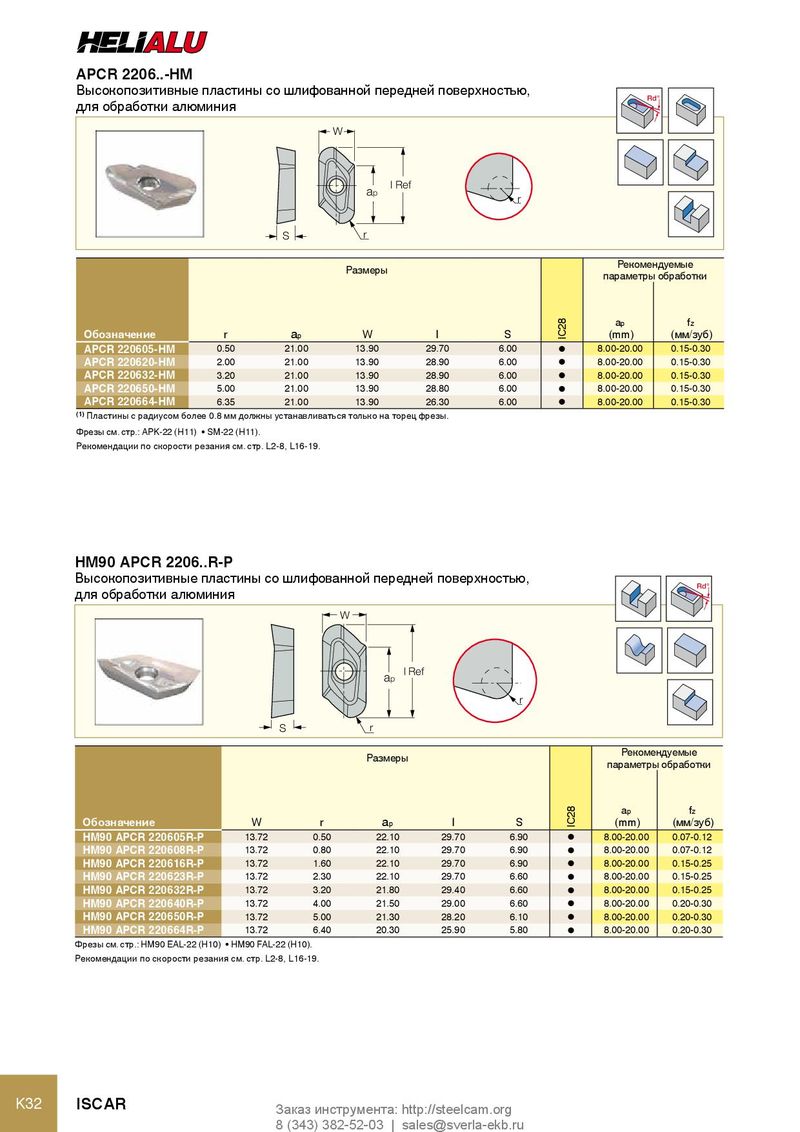

APCR 2206..-HM
Высокопозитивные пластины со шлифованной передней поверхностью, Rd°
для обработки алюминия
W

l Ref
ap
r

S r
Рекомендуемые
Размеры
параметры обработки

ap fz


IC28
Обозначение r ap W l S (mm) (мм/зуб)
APCR 220605-HM 0.50 21.00 13.90 29.70 6.00 l 8.00-20.00 0.15-0.30
APCR 220620-HM 2.00 21.00 13.90 28.90 6.00 l 8.00-20.00 0.15-0.30
APCR 220632-HM 3.20 21.00 13.90 28.90 6.00 l 8.00-20.00 0.15-0.30
APCR 220650-HM 5.00 21.00 13.90 28.80 6.00 l 8.00-20.00 0.15-0.30
APCR 220664-HM 6.35 21.00 13.90 26.30 6.00 l 8.00-20.00 0.15-0.30
(1) Пластины с радиусом более 0.8 мм должны устанавливаться только на торец фрезы.

Фрезы см. стр.: APK‑22 (H11) • SM‑22 (H11).
Рекомендации по скорости резания см. стр. L2-8, L16-19.


HM90 APCR 2206..R-P
Высокопозитивные пластины со шлифованной передней поверхностью, Rd°
для обработки алюминия
W


l Ref
ap
r
S r
Рекомендуемые
Размеры
параметры обработки

ap fz
IC28


Обозначение W r ap l S (mm) (мм/зуб)
HM90 APCR 220605R-P 13.72 0.50 22.10 29.70 6.90 l 8.00-20.00 0.07-0.12
HM90 APCR 220608R-P 13.72 0.80 22.10 29.70 6.90 l 8.00-20.00 0.07-0.12
HM90 APCR 220616R-P 13.72 1.60 22.10 29.70 6.90 l 8.00-20.00 0.15-0.25
HM90 APCR 220623R-P 13.72 2.30 22.10 29.70 6.60 l 8.00-20.00 0.15-0.25
HM90 APCR 220632R-P 13.72 3.20 21.80 29.40 6.60 l 8.00-20.00 0.15-0.25
HM90 APCR 220640R-P 13.72 4.00 21.50 29.00 6.60 l 8.00-20.00 0.20-0.30
HM90 APCR 220650R-P 13.72 5.00 21.30 28.20 6.10 l 8.00-20.00 0.20-0.30
HM90 APCR 220664R-P 13.72 6.40 20.30 25.90 5.80 l 8.00-20.00 0.20-0.30
Фрезы см. стр.: HM90 EAL‑22 (H10) • HM90 FAL‑22 (H10).
Рекомендации по скорости резания см. стр. L2-8, L16-19.
