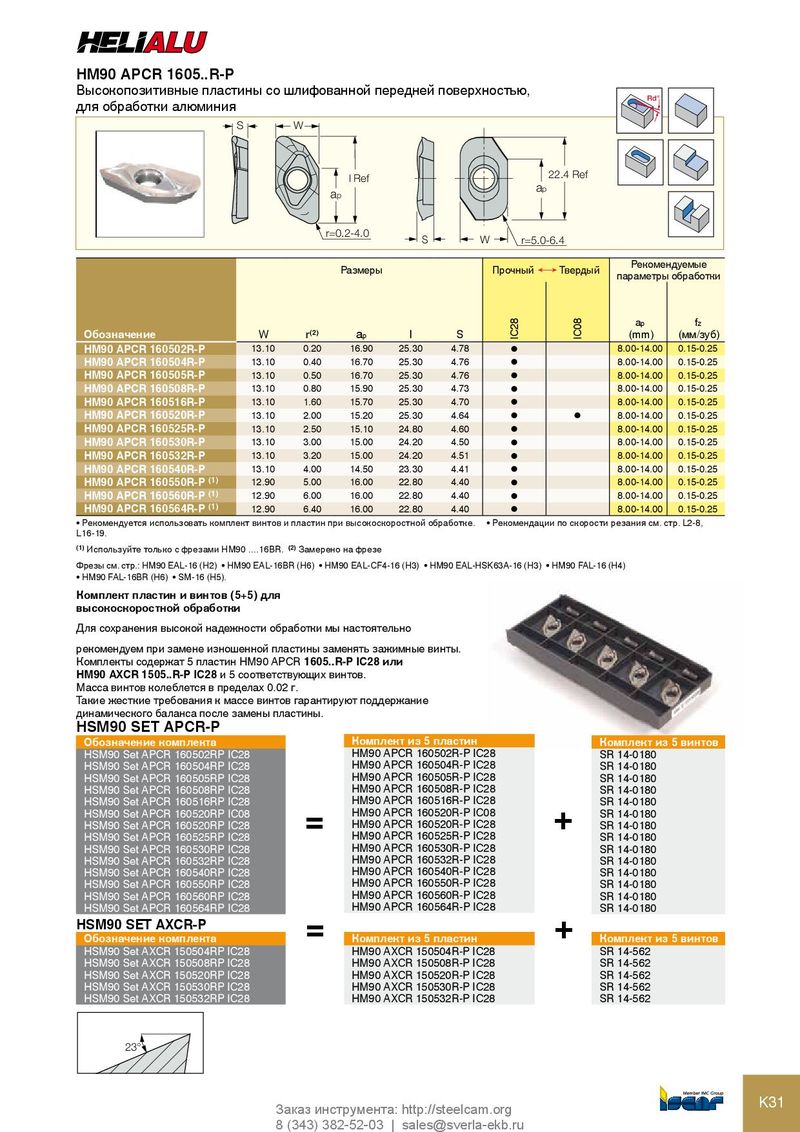

HM90 APCR 1605..R-P

Высокопозитивные пластины со шлифованной передней поверхностью, для обработки алюминия Rd° S W

l Ref

a

p

r=0.2-4.0

22.4 Ref

ap

S W r=5.0-6.4

РазмерыПрочныйÖТвердыйРекоме параметрындуемые обработки
ОбозначениеWr(2)aplSIC28IC08ap (mm)fz (мм/зуб)
HM90 APCR 160502R-P13.100.2016.9025.304.78l8.00-14.000.15-0.25
HM90 APCR 160504R-P13.100.4016.7025.304.76l8.00-14.000.15-0.25
HM90 APCR 160505R-P13.100.5016.7025.304.76l8.00-14.000.15-0.25
HM90 APCR 160508R-P13.100.8015.9025.304.73l8.00-14.000.15-0.25
HM90 APCR 160516R-P13.101.6015.7025.304.70l8.00-14.000.15-0.25
HM90 APCR 160520R-P13.102.0015.2025.304.64ll8.00-14.000.15-0.25
HM90 APCR 160525R-P13.102.5015.1024.804.60l8.00-14.000.15-0.25
HM90 APCR 160530R-P13.103.0015.0024.204.50l8.00-14.000.15-0.25
HM90 APCR 160532R-P13.103.2015.0024.204.51l8.00-14.000.15-0.25
HM90 APCR 160540R-P13.104.0014.5023.304.41l8.00-14.000.15-0.25
HM90 APCR 160550R-P(1)12.905.0016.0022.804.40l8.00-14.000.15-0.25
HM90 APCR 160560R-P(1)12.906.0016.0022.804.40l8.00-14.000.15-0.25
HM90 APCR 160564R-P(1)12.906.4016.0022.804.40l8.00-14.000.15-0.25
  • Рекомендуется использовать комплект винтов и пластин при высокоскоростной обработке.
  • Рекомендации по скорости резания см. стр. L2-8,

L16-19. (1) Используйте только с фрезами HM90 ....16BR. (2) Замерено на фрезе Фрезы см. стр.: HM90 EAL-16 (H2) HM90 EAL-16BR (H6) HM90 EAL-CF4-16 (H3) HM90 EAL-HSK63A-16 (H3) HM90 FAL-16 (H4)

  • HM90 FAL-16BR (H6)
  • SM-16 (H5).

Комплект пластин и винтов (5+5) для высокоскоростной обработки Для сохранения высокой надежности обработки мы настоятельно рекомендуем при замене изношенной пластины заменять зажимные винты. Комплекты содержат 5 пластин HM90 APCR 1605..R-P IC28 или HM90 AXCR 1505..R-P IC28 и 5 соответствующих винтов. Масса винтов колеблется в пределах 0.02 г. Такие жесткие требования к массе винтов гарантируют поддержание динамического баланса после замены пластины.

HSM90 SET APCR-P

Обозначение комплектаКомплект из 5 пластинКомплект из 5 винтов
HSM90 Set APCR 160502RP IC28HM90 APCR 160502R-P IC28SR 14-0180
HSM90 Set APCR 160504RP IC28HM90 APCR 160504R-P IC28SR 14-0180
HSM90 Set APCR 160505RP IC28HM90 APCR 160505R-P IC28SR 14-0180
HSM90 Set APCR 160508RP IC28HM90 APCR 160508R-P IC28SR 14-0180
HSM90 Set APCR 160516RP IC28= HM90 APCR 160516R-P IC28+ SR 14-0180
HSM90 Set APCR 160520RP IC08HM90 APCR 160520R-P IC08SR 14-0180
HSM90 Set APCR 160520RP IC28HM90 APCR 160520R-P IC28SR 14-0180
HSM90 Set APCR 160525RP IC28HM90 APCR 160525R-P IC28SR 14-0180
HSM90 Set APCR 160530RP IC28HM90 APCR 160530R-P IC28SR 14-0180
HSM90 Set APCR 160532RP IC28HM90 APCR 160532R-P IC28SR 14-0180
HSM90 Set APCR 160540RP IC28HM90 APCR 160540R-P IC28SR 14-0180
HSM90 Set APCR 160550RP IC28HM90 APCR 160550R-P IC28SR 14-0180
HSM90 Set APCR 160560RP IC28HM90 APCR 160560R-P IC28SR 14-0180
HSM90 Set APCR 160564RP IC28= HM90 APCR 160564R-P IC28+ SR 14-0180
HSM90 SET AXCR-P
Обозначение комплектаКомплект из 5 пластинКомплект из 5 винтов
HSM90 Set AXCR 150504RP IC28HM90 AXCR 150504R-P IC28SR 14-562
HSM90 Set AXCR 150508RP IC28HM90 AXCR 150508R-P IC28SR 14-562
HSM90 Set AXCR 150520RP IC28HM90 AXCR 150520R-P IC28SR 14-562
HSM90 Set AXCR 150530RP IC28HM90 AXCR 150530R-P IC28SR 14-562
HSM90 Set AXCR 150532RP IC28HM90 AXCR 150532R-P IC28SR 14-562
