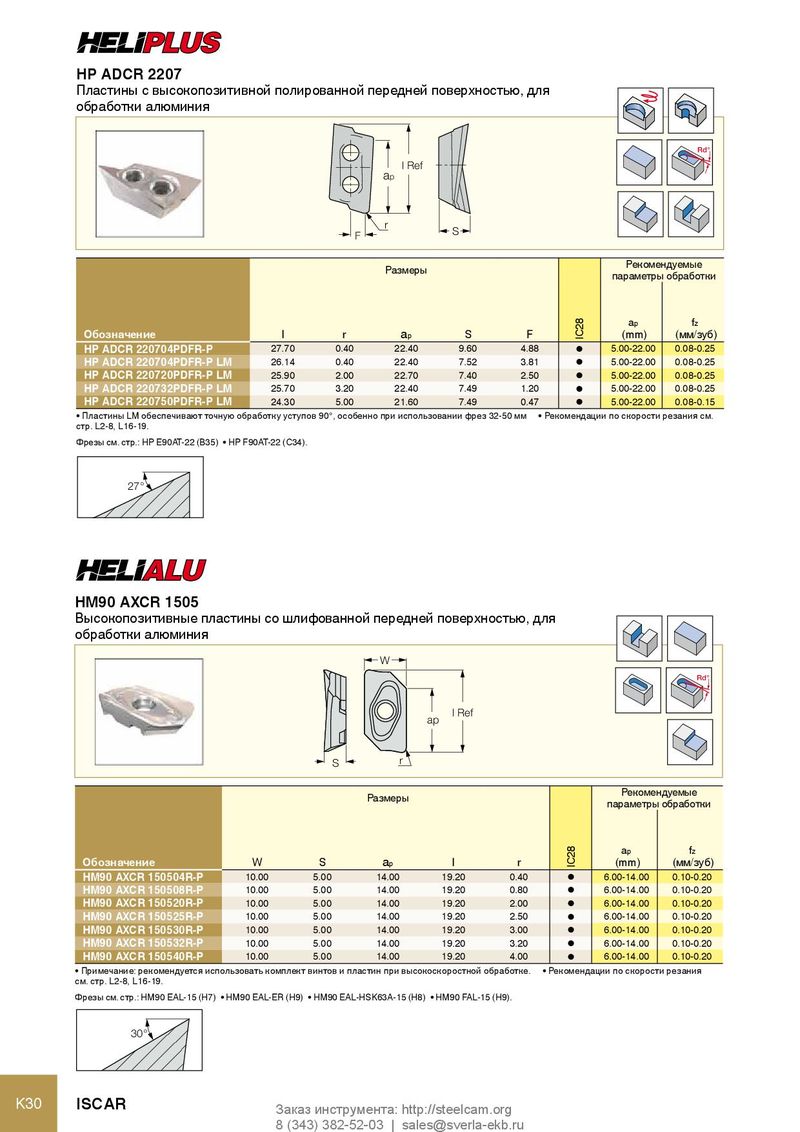

HP ADCR 2207
Пластины с высокопозитивной полированной передней поверхностью, для
обработки алюминия

Rd°
l Ref
ap

r
F S

Рекомендуемые
Размеры
параметры обработки

ap fz


IC28
Обозначение l r ap S F (mm) (мм/зуб)
HP ADCR 220704PDFR-P 27.70 0.40 22.40 9.60 4.88 l 5.00-22.00 0.08-0.25
HP ADCR 220704PDFR-P LM 26.14 0.40 22.40 7.52 3.81 l 5.00-22.00 0.08-0.25
HP ADCR 220720PDFR-P LM 25.90 2.00 22.70 7.40 2.50 l 5.00-22.00 0.08-0.25
HP ADCR 220732PDFR-P LM 25.70 3.20 22.40 7.49 1.20 l 5.00-22.00 0.08-0.25
HP ADCR 220750PDFR-P LM 24.30 5.00 21.60 7.49 0.47 l 5.00-22.00 0.08-0.15
• Пластины LM обеспечивают точную обработку уступов 90°, особенно при использовании фрез 32-50 мм • Рекомендации по скорости резания см.
стр. L2-8, L16-19.
Фрезы см. стр.: HP E90AT‑22 (B35) • HP F90AT‑22 (C34).


27°


HM90 AXCR 1505
Высокопозитивные пластины со шлифованной передней поверхностью, для
обработки алюминия
W
Rd°

l Ref
ap

S r
Рекомендуемые
Размеры
параметры обработки

ap fz
IC28


Обозначение W S ap l r (mm) (мм/зуб)
HM90 AXCR 150504R-P 10.00 5.00 14.00 19.20 0.40 l 6.00-14.00 0.10-0.20
HM90 AXCR 150508R-P 10.00 5.00 14.00 19.20 0.80 l 6.00-14.00 0.10-0.20
HM90 AXCR 150520R-P 10.00 5.00 14.00 19.20 2.00 l 6.00-14.00 0.10-0.20
HM90 AXCR 150525R-P 10.00 5.00 14.00 19.20 2.50 l 6.00-14.00 0.10-0.20
HM90 AXCR 150530R-P 10.00 5.00 14.00 19.20 3.00 l 6.00-14.00 0.10-0.20
HM90 AXCR 150532R-P 10.00 5.00 14.00 19.20 3.20 l 6.00-14.00 0.10-0.20
HM90 AXCR 150540R-P 10.00 5.00 14.00 19.20 4.00 l 6.00-14.00 0.10-0.20
• Примечание: рекомендуется использовать комплект винтов и пластин при высокоскоростной обработке. • Рекомендации по скорости резания
см. стр. L2-8, L16-19.
Фрезы см. стр.: HM90 EAL‑15 (H7) • HM90 EAL‑ER (H9) • HM90 EAL‑HSK63A‑15 (H8) • HM90 FAL‑15 (H9).

30°
