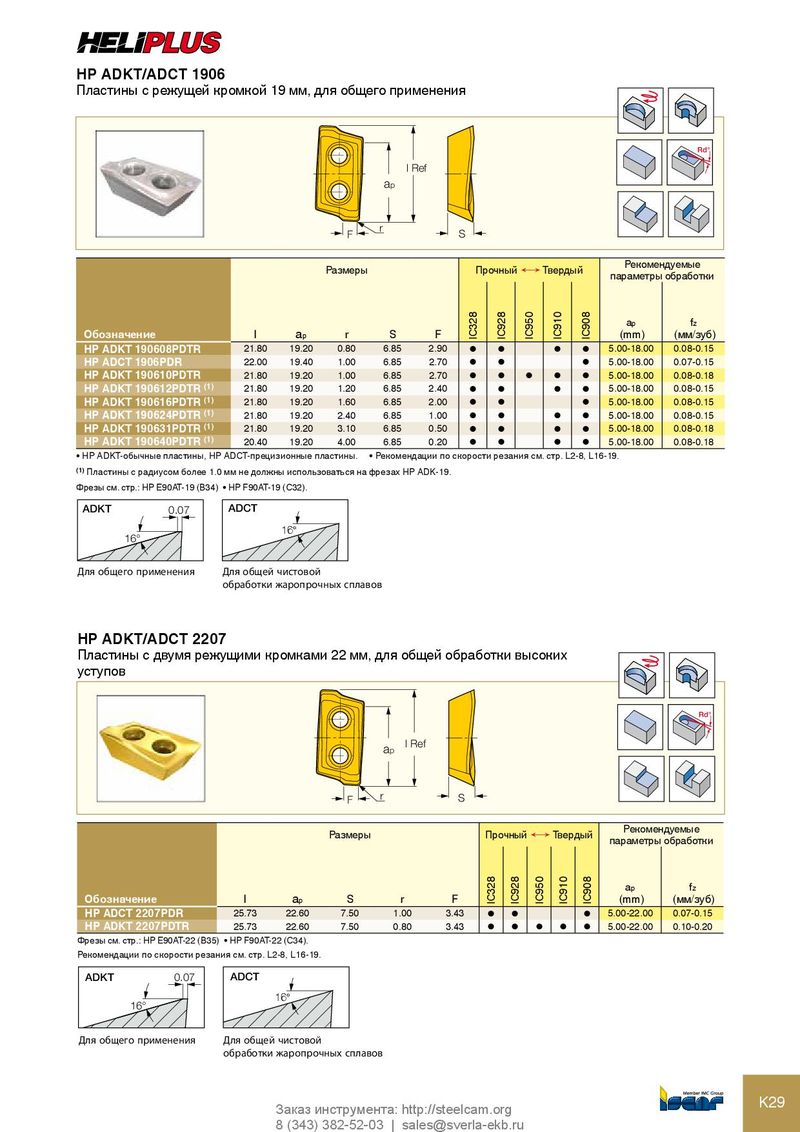

HP ADKT/ADCT 1906
Пластины с режущей кромкой 19 мм, для общего применения
Rd°
l Ref
a
p
r S
F
Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap f z
| Обозначение | l | ap | r | S | F | (mm) | (мм/зуб) | ||||
| HP ADKT 190608PDTR | 21.80 | 19.20 | 0.80 | 6.85 | 2.90 | l | l | l | l | 5.00-18.00 | 0.08-0.15 |
| HP ADCT 1906PDR | 22.00 | 19.40 | 1.00 | 6.85 | 2.70 | 5.00-18.00 | 0.07-0.15 | ||||
| l | l | l | |||||||||
| HP ADKT 190610PDTR | 21.80 | 19.20 | 1.00 | 6.85 | 2.70 | 5.00-18.00 | 0.08-0.18 | ||||
| l | l | l l | l | ||||||||
| HP ADKT 190612PDTR (1) | 21.80 | 19.20 | 1.20 | 6.85 | 2.40 | l | l | l | l | 5.00-18.00 | 0.08-0.15 |
| HP ADKT 190616PDTR (1) | 21.80 | 19.20 | 1.60 | 6.85 | 2.00 | l | l | l | 5.00-18.00 | 0.08-0.15 | |
| HP ADKT 190624PDTR (1) | 21.80 | 19.20 | 2.40 | 6.85 | 1.00 | l | l | l | l | 5.00-18.00 | 0.08-0.15 |
| HP ADKT 190631PDTR (1) | 21.80 | 19.20 | 3.10 | 6.85 | 0.50 | l | l | l | l | 5.00-18.00 | 0.08-0.18 |
| HP ADKT 190640PDTR (1) | 20.40 | 19.20 | 4.00 | 6.85 | 0.20 | 5.00-18.00 | 0.08-0.18 | ||||
| l | l | l | l |
- HP ADKT-обычные пластины, HP ADCT-прецизионные пластины.
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Пластины с радиусом более 1.0 мм не должны использоваться на фрезах HP ADK-19. Фрезы см. стр.: HP E90AT-19 (B34) HP F90AT-19 (C32).
ADKT 0.07 ADCT
16° 16° Для общего применения Для общей чистовой обработки жаропрочных сплавов
HP ADKT/ADCT 2207
Пластины с двумя режущими кромками 22 мм, для общей обработки высоких
уступов
Rd°
a l Ref
p
F r S
Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | l | ap | S | r | F | (mm) | (мм/зуб) | |||
| HP ADCT 2207PDR | 25.73 | 22.60 | 7.50 | 1.00 | 3.43 | l | l | l | 5.00-22.00 | 0.07-0.15 |
| HP ADKT 2207PDTR | 25.73 | 22.60 | 7.50 | 0.80 | 3.43 | 5.00-22.00 | 0.10-0.20 | |||
| l | l | l l l | ||||||||
| Фрезы см. стр.: HP E90AT-22 (B35) • HP F90AT-22 (C34). | ||||||||||
| Рекомендации по скорости резания см. стр. L2-8, L16-19. |
ADKT 0.07 ADCT
16° 16° Для общего применения Для общей чистовой обработки жаропрочных сплавов
