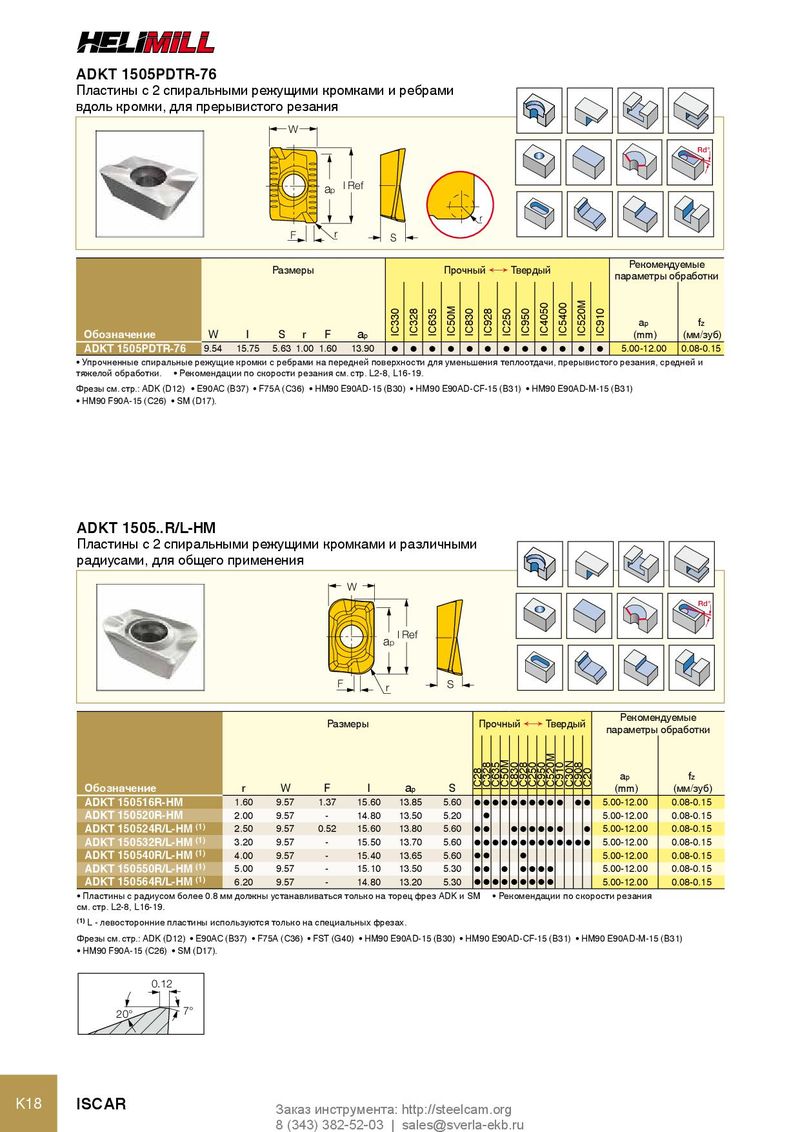

ADKT 1505PDTR-76
Пластины с 2 спиральными режущими кромками и ребрами
вдоль кромки, для прерывистого резания
W
Rd°
ap l Ref
r
F r S
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки
IC520M
IC4050
IC5400
IC50M
IC330
IC328
IC635
IC830
IC928
IC250
IC950
IC910
ap fz
Обозначение W l S r F ap (mm) (мм/зуб)
ADKT 1505PDTR-76 9.54 15.75 5.63 1.00 1.60 13.90 l l l l l l l l l l l l 5.00-12.00 0.08-0.15
• Упрочненные спиральные режущие кромки с ребрами на передней поверхности для уменьшения теплоотдачи, прерывистого резания, средней и
тяжелой обработки. • Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: ADK (D12) • E90AC (B37) • F75A (C36) • HM90 E90AD-15 (B30) • HM90 E90AD-CF-15 (B31) • HM90 E90AD-M-15 (B31)
• HM90 F90A-15 (C26) • SM (D17).
ADKT 1505..R/L-HM
Пластины с 2 спиральными режущими кромками и различными
радиусами, для общего применения
W
Rd°
l Ref
ap
F r S
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки
IC520M
IC50M
IC30N
IC328
IC635
IC830
IC928
IC250
IC950
IC910
IC908
ap fz
IC28
IC20
Обозначение r W F l ap S (mm) (мм/зуб)
ADKT 150516R-HM 1.60 9.57 1.37 15.60 13.85 5.60 llllllllll ll 5.00-12.00 0.08-0.15
ADKT 150520R-HM 2.00 9.57 - 14.80 13.50 5.20 l 5.00-12.00 0.08-0.15
ADKT 150524R/L-HM (1) 2.50 9.57 0.52 15.60 13.80 5.60 ll llllll l 5.00-12.00 0.08-0.15
ADKT 150532R/L-HM (1) 3.20 9.57 - 15.50 13.70 5.60 lllllllllllll 5.00-12.00 0.08-0.15
ADKT 150540R/L-HM (1) 4.00 9.57 - 15.40 13.65 5.60 ll l 5.00-12.00 0.08-0.15
ADKT 150550R/L-HM (1) 5.00 9.57 - 15.10 13.50 5.30 ll l llll 5.00-12.00 0.08-0.15
ADKT 150564R/L-HM (1) 6.20 9.57 - 14.80 13.20 5.30 lllllllll 5.00-12.00 0.08-0.15
• Пластины с радиусом более 0.8 мм должны устанавливаться только на торец фрез ADK и SM • Рекомендации по скорости резания
см. стр. L2-8, L16-19.
(1) L - левосторонние пластины используются только на специальных фрезах.
Фрезы см. стр.: ADK (D12) • E90AC (B37) • F75A (C36) • FST (G40) • HM90 E90AD-15 (B30) • HM90 E90AD-CF-15 (B31) • HM90 E90AD-M-15 (B31)
• HM90 F90A-15 (C26) • SM (D17).
0.12
20° 7°
