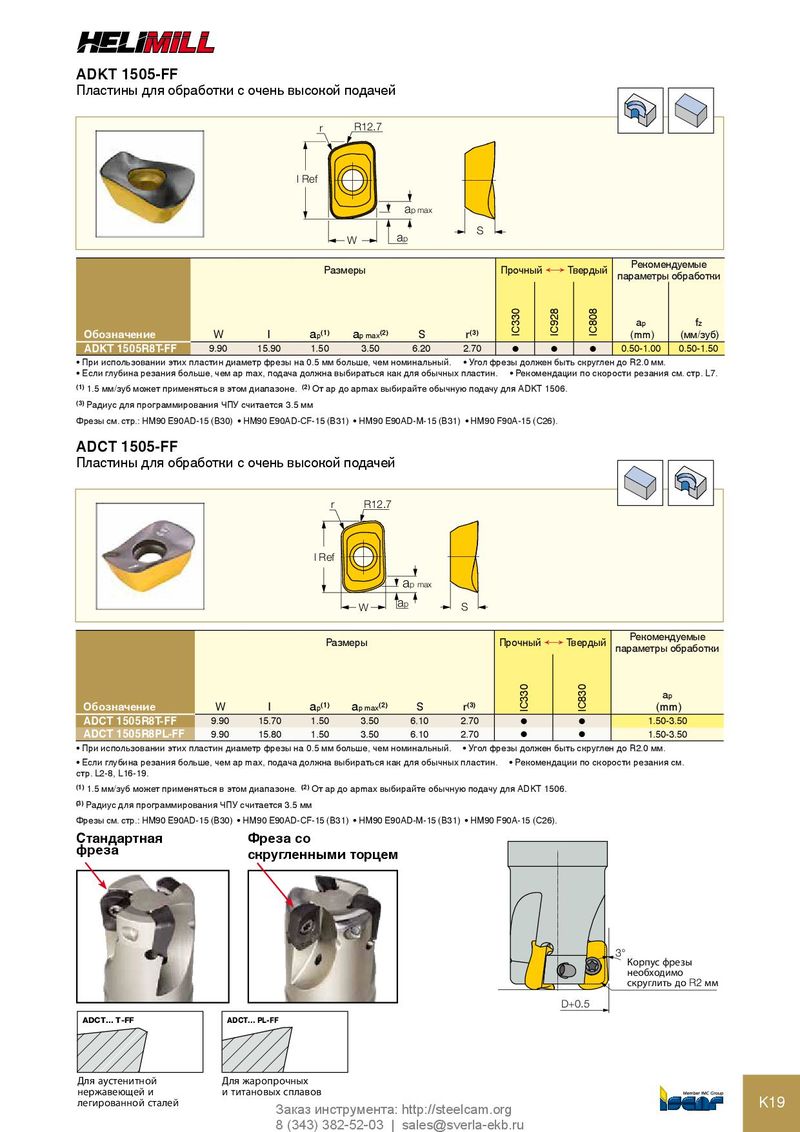

ADKT 1505-FF
Пластины для обработки с очень высокой подачей
r R12.7
l Ref
ap max
W ap
Размеры
S Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | l | ap(1) | ap max(2) | S | r(3) | (mm) | (мм/зуб) | |||
| ADKT 1505R8T-FF | 9.90 | 15.90 | 1.50 | 3.50 | 6.20 | 2.70 | l | l | l | 0.50-1.00 | 0.50-1.50 |
- При использовании этих пластин диаметр фрезы на 0.5 мм больше, чем номинальный.
- Угол фрезы должен быть скруглен до R2.0 мм.
- Если глубина резания больше, чем ap max, подача должна выбираться как для обычных пластин.
- Рекомендации по скорости резания см. стр. L7.
(1) 1.5 мм/зуб может применяться в этом диапазоне. (2) От ap до apmax выбирайте обычную подачу для ADKT 1506. (3) Радиус для программирования ЧПУ считается 3.5 мм Фрезы см. стр.: HM90 E90AD-15 (B30) HM90 E90AD-CF-15 (B31) HM90 E90AD-M-15 (B31) HM90 F90A-15 (C26).
ADCT 1505-FF
Пластины для обработки с очень высокой подачей
r R12.7
l Ref
a
p max
a
W p S
Рекомендуемые Размеры Прочный Ö Твердый параметры обработки
ap
| Обозначение | W | l | a (1) | a | (2) | S | r(3) | (mm) | ||
| p | p max | |||||||||
| ADCT 1505R8T-FF | 9.90 | 15.70 | 1.50 | 3.50 | 6.10 | 2.70 | l | l | 1.50-3.50 | |
| ADCT 1505R8PL-FF | 9.90 | 15.80 | 1.50 | 3.50 | 6.10 | 2.70 | l | l | 1.50-3.50 |
- При использовании этих пластин диаметр фрезы на 0.5 мм больше, чем номинальный.
- Угол фрезы должен быть скруглен до R2.0 мм.
- Если глубина резания больше, чем ap max, подача должна выбираться как для обычных пластин.
- Рекомендации по скорости резания см.
стр. L2-8, L16-19. (1) 1.5 мм/зуб может применяться в этом диапазоне. (2) От ap до apmax выбирайте обычную подачу для ADKT 1506. (3) Радиус для программирования ЧПУ считается 3.5 мм Фрезы см. стр.: HM90 E90AD-15 (B30) HM90 E90AD-CF-15 (B31) HM90 E90AD-M-15 (B31) HM90 F90A-15 (C26).
Стандартная Фреза со
фреза скругленными торцем
D+0.5 ADCT... T-FF ADCT... PL-FF
3° Корпус фрезы необходимо скруглить до R2 мм
Для аустенитной Для жаропрочных
нержавеющей и и титановых сплавов K19
