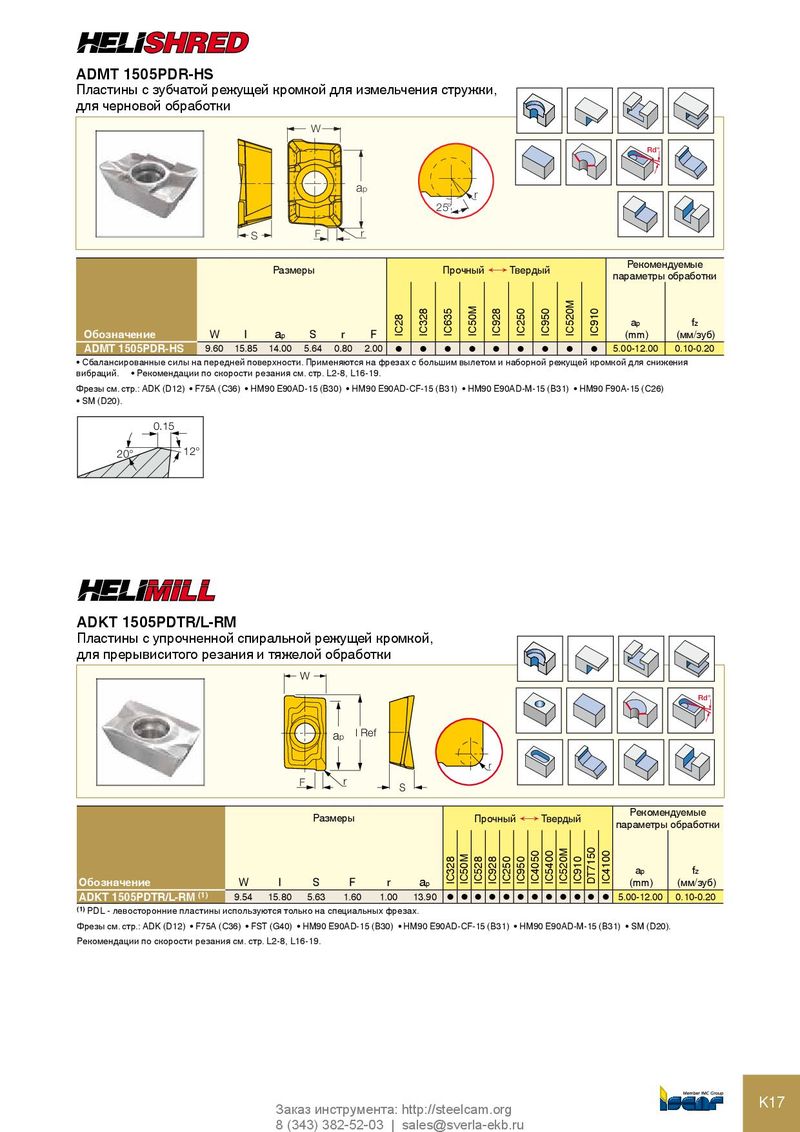

ADMT 1505PDR-HS

Пластины с зубчатой режущей кромкой для измельчения стружки,

для черновой обработки

W Rd°

ap

r 25°

S F r

Размеры Рекомендуемые Прочный Ö Твердый параметры обработки

ap fz

Обозначение W l a p S r F (mm) (мм/зуб)

ADMT 1505PDR-HS 9.60 15.85 14.00 5.64 0.80 2.00 l l l l l l l l l 5.00-12.00 0.10-0.20

• Сбалансированные силы на передней поверхности. Применяются на фрезах с большим вылетом и наборной режущей кромкой для снижения

вибраций. Рекомендации по скорости резания см. стр. L2-8, L16-19. Фрезы см. стр.: ADK (D12) F75A (C36) HM90 E90AD-15 (B30) HM90 E90AD-CF-15 (B31) HM90 E90AD-M-15 (B31) HM90 F90A-15 (C26)

• SM (D20).

0.15 20° 12°

ADKT 1505PDTR/L-RM

Пластины с упрочненной спиральной режущей кромкой,

для прерывиситого резания и тяжелой обработки

W Rd°

a l Ref

p r F r S Рекомендуемые Размеры Прочный Ö Твердый параметры обработки

ap fz

(1) PDL - левосторонние пластины используются только на специальных фрезах. Фрезы см. стр.: ADK (D12) F75A (C36) FST (G40) HM90 E90AD-15 (B30) HM90 E90AD-CF-15 (B31) HM90 E90AD-M-15 (B31) SM (D20). Рекомендации по скорости резания см. стр. L2-8, L16-19.
