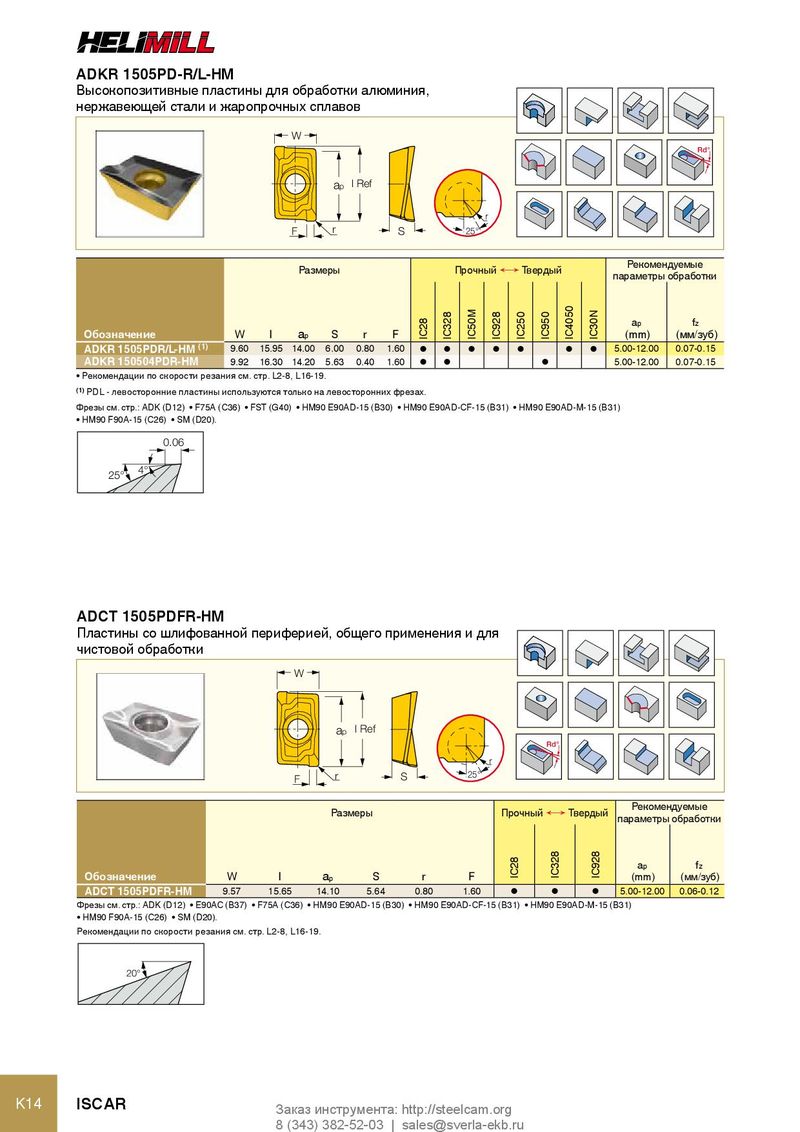

ADKR 1505PD-R/L-HM
Высокопозитивные пластины для обработки алюминия,
нержавеющей стали и жаропрочных сплавов
W
a l Ref
p
F r S
Размеры
Rd°
r 25° Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
Обозначение W l a p S r F (mm) (мм/зуб)
| ADKR 1505PDR/L-HM (1) | 9.60 15.95 14.00 6.00 0.80 1.60 | l | l | l | l | l | l | l | 5.00-12.00 | 0.07-0.15 | |
| ADKR 150504PDR-HM | 9.92 16.30 14.20 5.63 0.40 1.60 | 5.00-12.00 | 0.07-0.15 | ||||||||
| l | l | l |
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) PDL - левосторонние пластины используются только на левосторонних фрезах. Фрезы см. стр.: ADK (D12) F75A (C36) FST (G40) HM90 E90AD-15 (B30) HM90 E90AD-CF-15 (B31) HM90 E90AD-M-15 (B31)
- HM90 F90A-15 (C26)
- SM (D20).
0.06 25° 4°
ADCT 1505PDFR-HM
Пластины со шлифованной периферией, общего применения и для
чистовой обработки
W
a l Ref
p Rd° r
| F | r | S | 25° | |
| Рекомендуемые |
Размеры Прочный Ö Твердый параметры обработки
a p f z
| Обозначение | W | l | a | S | r | F | (mm) | (мм/зуб) | ||||
| p | ||||||||||||
| ADCT 1505PDFR-HM | 9.57 | 15.65 | 14.10 | 5.64 | 0.80 | 1.60 | l | l | l | 5.00-12.00 | 0.06-0.12 |
Фрезы см. стр.: ADK (D12) E90AC (B37) F75A (C36) HM90 E90AD-15 (B30) HM90 E90AD-CF-15 (B31) HM90 E90AD-M-15 (B31)
- HM90 F90A-15 (C26)
- SM (D20).
Рекомендации по скорости резания см. стр. L2-8, L16-19.
20°
