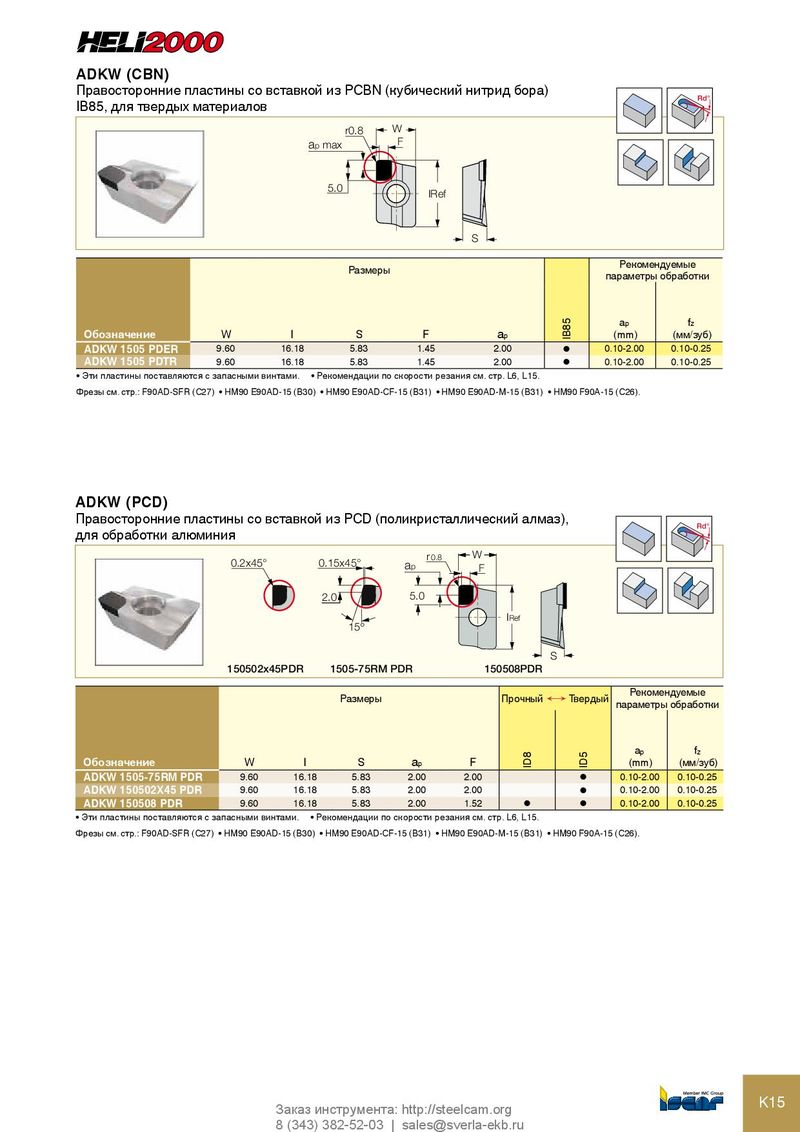

Каталог Iscar резьбонарезные фрезы - страница 69

ADKW (CBN)
Правосторонние пластины со вставкой из PCBN (кубический нитрид бора) Rd°
IB85, для твердых материалов
r0.8 W
ap max F

5.0
IRef

S
Рекомендуемые
Размеры
параметры обработки

ap fz


IB85
Обозначение W l S F ap (mm) (мм/зуб)
ADKW 1505 PDER 9.60 16.18 5.83 1.45 2.00 l 0.10-2.00 0.10-0.25
ADKW 1505 PDTR 9.60 16.18 5.83 1.45 2.00 l 0.10-2.00 0.10-0.25
• Эти пластины поставляются с запасными винтами. • Рекомендации по скорости резания см. стр. L6, L15.
Фрезы см. стр.: F90AD‑SFR (C27) • HM90 E90AD‑15 (B30) • HM90 E90AD‑CF‑15 (B31) • HM90 E90AD‑M‑15 (B31) • HM90 F90A‑15 (C26).


ADKW (PCD)
Правосторонние пластины со вставкой из PCD (поликристаллический алмаз), Rd°
для обработки алюминия
r 0.8 W
0.2x45° 0.15x45° ap F
2.0 5.0
IRef
15º
S
150502x45PDR 1505-75RM PDR 150508PDR
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки

ap fz
ap
ID8


ID5


Обозначение W l S F (mm) (мм/зуб)
ADKW 1505-75RM PDR 9.60 16.18 5.83 2.00 2.00 l 0.10-2.00 0.10-0.25
ADKW 150502X45 PDR 9.60 16.18 5.83 2.00 2.00 l 0.10-2.00 0.10-0.25
ADKW 150508 PDR 9.60 16.18 5.83 2.00 1.52 l l 0.10-2.00 0.10-0.25
• Эти пластины поставляются с запасными винтами. • Рекомендации по скорости резания см. стр. L6, L15.
Фрезы см. стр.: F90AD‑SFR (C27) • HM90 E90AD‑15 (B30) • HM90 E90AD‑CF‑15 (B31) • HM90 E90AD‑M‑15 (B31) • HM90 F90A‑15 (C26).
