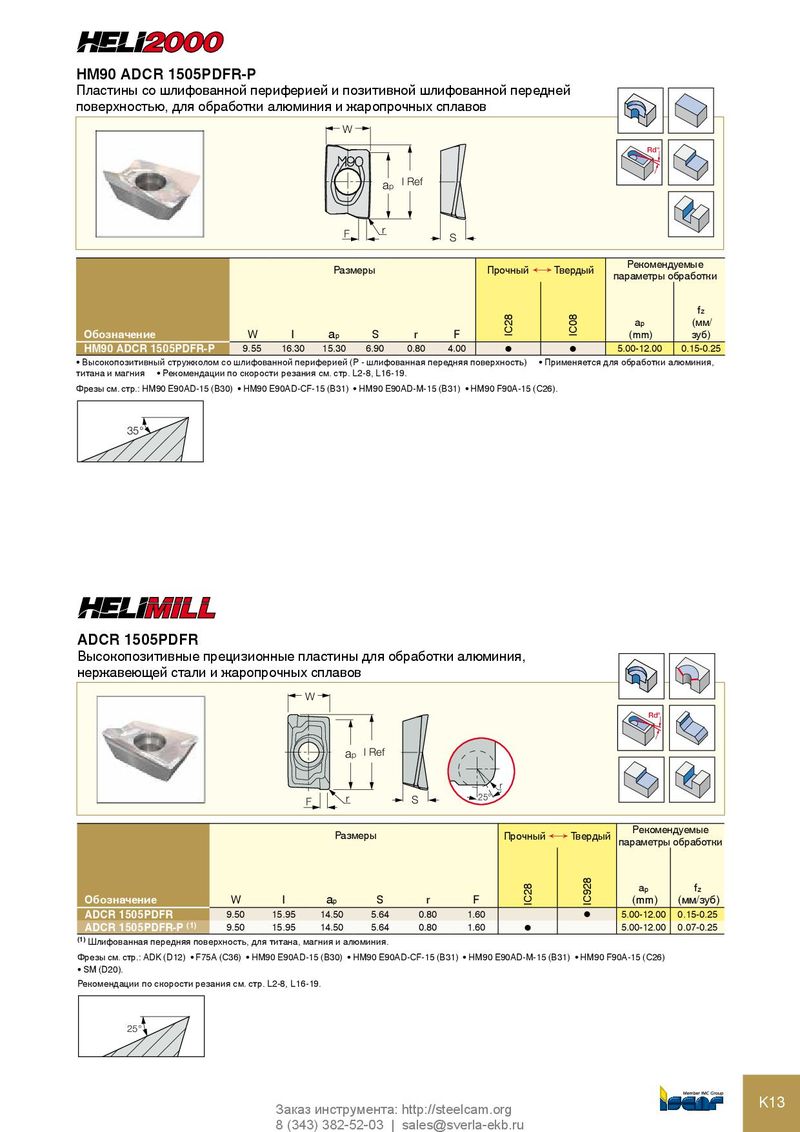

HM90 ADCR 1505PDFR-P
Пластины со шлифованной периферией и позитивной шлифованной передней
поверхностью, для обработки алюминия и жаропрочных сплавов
W Rd°
a l Ref
p
F r S Размеры Рекомендуемые Прочный Ö Твердый параметры обработки fz a p (мм/
| Обозначение | W | l | ap | S | r | F | (mm) | зуб) | ||
| HM90 ADCR 1505PDFR-P | 9.55 | 16.30 | 15.30 | 6.90 | 0.80 | 4.00 | l | l | 5.00-12.00 | 0.15-0.25 |
- Высокопозитивный стружколом со шлифованной периферией (P - шлифованная передняя поверхность)
- Применяется для обработки алюминия,
титана и магния Рекомендации по скорости резания см. стр. L2-8, L16-19. Фрезы см. стр.: HM90 E90AD-15 (B30) HM90 E90AD-CF-15 (B31) HM90 E90AD-M-15 (B31) HM90 F90A-15 (C26).
35°
ADCR 1505PDFR
Высокопозитивные прецизионные пластины для обработки алюминия,
нержавеющей стали и жаропрочных сплавов
W Rd°
a l Ref
p
r
F r S 25°
Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | l | a p | S | r | F | (mm) | (мм/зуб) | |
| ADCR 1505PDFR | 9.50 | 15.95 | 14.50 | 5.64 | 0.80 | 1.60 | l | 5.00-12.00 0.15-0.25 | |
| ADCR 1505PDFR-P (1) | 9.50 | 15.95 | 14.50 | 5.64 | 0.80 | 1.60 | 5.00-12.00 | 0.07-0.25 |
l (1) Шлифованная передняя поверхность, для титана, магния и алюминия. Фрезы см. стр.: ADK (D12) F75A (C36) HM90 E90AD-15 (B30) HM90 E90AD-CF-15 (B31) HM90 E90AD-M-15 (B31) HM90 F90A-15 (C26)
- SM (D20).
Рекомендации по скорости резания см. стр. L2-8, L16-19.
