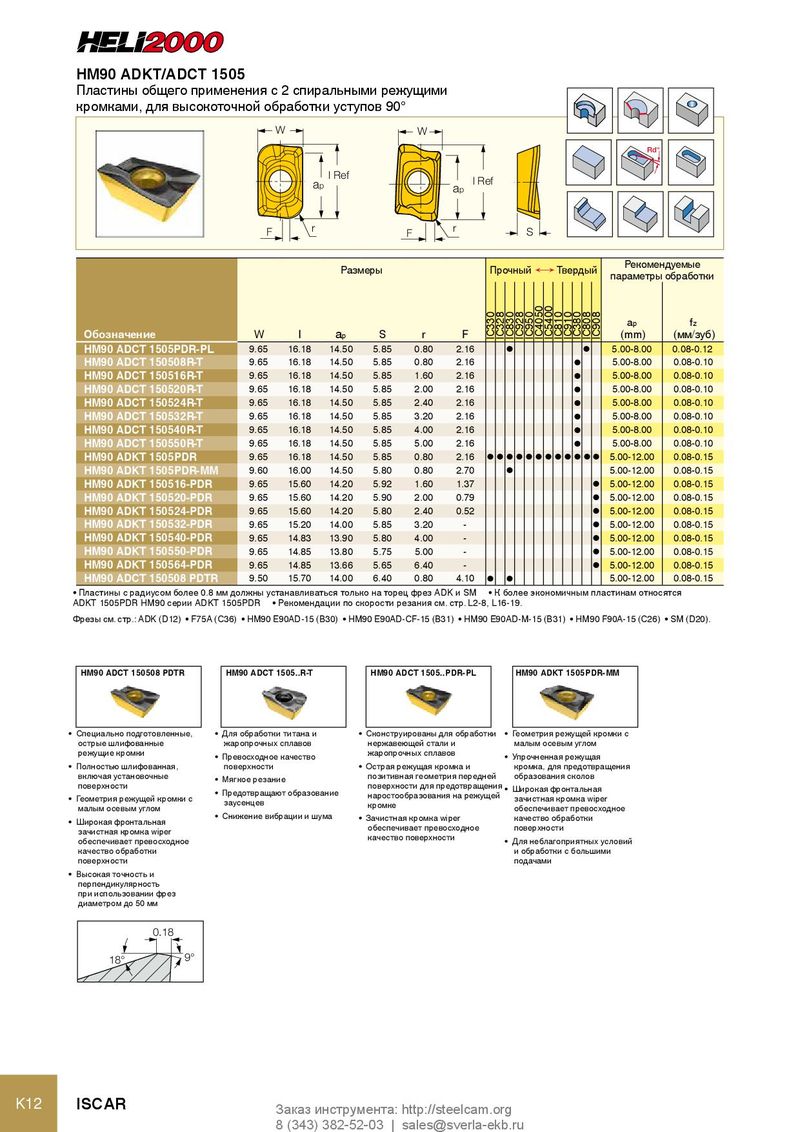

HM90 ADKT/ADCT 1505
Пластины общего применения с 2 спиральными режущими
кромками, для высокоточной обработки уступов 90°
W W
Rd°
l Ref l Ref
ap a
p
F r S F r S
| Обозначение | W | l | Разм ap | еры S | r | F | ПрочныйÖТвердый IC330 IC328 IC830 IC928 IC950 IC4050 IC5400 IC810 IC910 IC380 IC808 IC908 | Рекоме параметры ap (mm) | ндуемые обработки fz (мм/зуб) |
| HM90 ADCT 1505PDR-PL | 9.65 | 16.18 | 14.50 | 5.85 | 0.80 | 2.16 | l l | 5.00-8.00 | 0.08-0.12 |
| HM90 ADCT 150508R-T | 9.65 | 16.18 | 14.50 | 5.85 | 0.80 | 2.16 | l | 5.00-8.00 | 0.08-0.10 |
| HM90 ADCT 150516R-T | 9.65 | 16.18 | 14.50 | 5.85 | 1.60 | 2.16 | l | 5.00-8.00 | 0.08-0.10 |
| HM90 ADCT 150520R-T | 9.65 | 16.18 | 14.50 | 5.85 | 2.00 | 2.16 | l | 5.00-8.00 | 0.08-0.10 |
| HM90 ADCT 150524R-T | 9.65 | 16.18 | 14.50 | 5.85 | 2.40 | 2.16 | l | 5.00-8.00 | 0.08-0.10 |
| HM90 ADCT 150532R-T | 9.65 | 16.18 | 14.50 | 5.85 | 3.20 | 2.16 | l | 5.00-8.00 | 0.08-0.10 |
| HM90 ADCT 150540R-T | 9.65 | 16.18 | 14.50 | 5.85 | 4.00 | 2.16 | l | 5.00-8.00 | 0.08-0.10 |
| HM90 ADCT 150550R-T | 9.65 | 16.18 | 14.50 | 5.85 | 5.00 | 2.16 | l | 5.00-8.00 | 0.08-0.10 |
| HM90 ADKT 1505PDR | 9.65 | 16.18 | 14.50 | 5.85 | 0.80 | 2.16 | llllllllllll | 5.00-12.00 | 0.08-0.15 |
| HM90 ADKT 1505PDR-MM | 9.60 | 16.00 | 14.50 | 5.80 | 0.80 | 2.70 | l | 5.00-12.00 | 0.08-0.15 |
| HM90 ADKT 150516-PDR | 9.65 | 15.60 | 14.20 | 5.92 | 1.60 | 1.37 | l | 5.00-12.00 | 0.08-0.15 |
| HM90 ADKT 150520-PDR | 9.65 | 15.60 | 14.20 | 5.90 | 2.00 | 0.79 | l | 5.00-12.00 | 0.08-0.15 |
| HM90 ADKT 150524-PDR | 9.65 | 15.60 | 14.20 | 5.80 | 2.40 | 0.52 | l | 5.00-12.00 | 0.08-0.15 |
| HM90 ADKT 150532-PDR | 9.65 | 15.20 | 14.00 | 5.85 | 3.20 | - | l | 5.00-12.00 | 0.08-0.15 |
| HM90 ADKT 150540-PDR | 9.65 | 14.83 | 13.90 | 5.80 | 4.00 | - | l | 5.00-12.00 | 0.08-0.15 |
| HM90 ADKT 150550-PDR | 9.65 | 14.85 | 13.80 | 5.75 | 5.00 | - | l | 5.00-12.00 | 0.08-0.15 |
| HM90 ADKT 150564-PDR | 9.65 | 14.85 | 13.66 | 5.65 | 6.40 | - | l | 5.00-12.00 | 0.08-0.15 |
| HM90 ADCT 150508 PDTR | 9.50 | 15.70 | 14.00 | 6.40 | 0.80 | 4.10 | l l | 5.00-12.00 | 0.08-0.15 |
- Пластины с радиусом более 0.8 мм должны устанавливаться только на торец фрез ADK и SM
- К более экономичным пластинам относятся
ADKT 1505PDR HM90 серии ADKT 1505PDR Рекомендации по скорости резания см. стр. L2-8, L16-19. Фрезы см. стр.: ADK (D12) F75A (C36) HM90 E90AD-15 (B30) HM90 E90AD-CF-15 (B31) HM90 E90AD-M-15 (B31) HM90 F90A-15 (C26) SM (D20).
HM90 ADCT 150508 PDTR HM90 ADCT 1505..R-T HM90 ADCT 1505..PDR-PL HM90 ADKT 1505PDR-MM
- Специально подготовленные,
- Для обработки титана и
- Сконструированы для обработки
- Геометрия режущей кромки с
| острые шлифованные | жаропрочных сплавов | нержавеющей стали и | малым осевым углом |
| режущие кромки | • Превосходное качество | жаропрочных сплавов | • Упрочненная режущая |
- Полностью шлифованная, поверхности
- Острая режущая кромка и кромка, для предотвращения
включая установочные Мягкое резание позитивная геометрия передней образования сколов
поверхности поверхности для предотвращения Широкая фронтальная
- Предотвращают образование наростообразования на режущей
| • Геометрия режущей кромки с | заусенцев | зачистная кромка wiper | |
| малым осевым углом | кромке | обеспечивает превосходное |
- Снижение вибрации и шума
- Зачистная кромка wiper качество обработки
- Широкая фронтальная
| зачистная кромка wiper | обеспечивает превосходное | поверхности |
| обеспечивает превосходное | качество поверхности | • Для неблагоприятных условий |
качество обработки и обработки с большими поверхности подачами
- Высокая точность и перпендикулярность при использовании фрез диаметром до 50 мм
