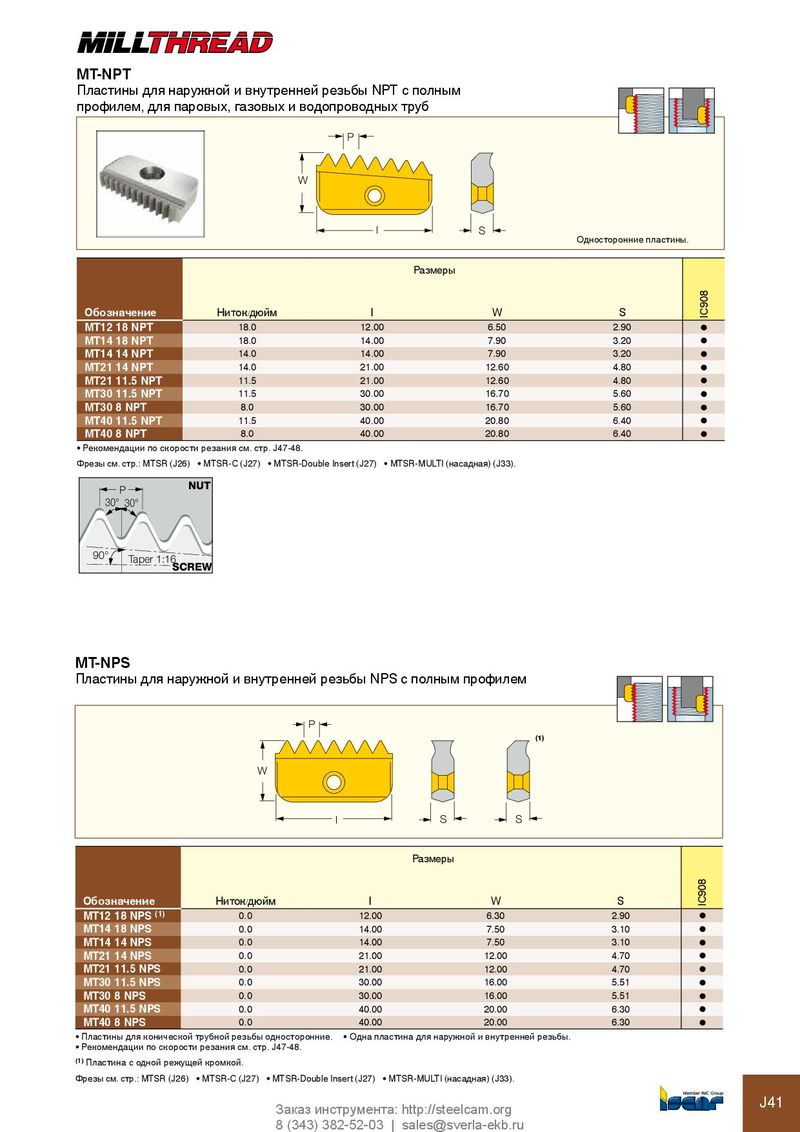

Каталог Iscar резьбонарезные фрезы - страница 41

MT-NPT
Пластины для наружной и внутренней резьбы NPT с полным
профилем, для паровых, газовых и водопроводных труб
P

W

l S
Односторонние пластины.

Размеры


IC908
Обозначение Ниток/дюйм l W S
MT12 18 NPT 18.0 12.00 6.50 2.90 l
MT14 18 NPT 18.0 14.00 7.90 3.20 l
MT14 14 NPT 14.0 14.00 7.90 3.20 l
MT21 14 NPT 14.0 21.00 12.60 4.80 l
MT21 11.5 NPT 11.5 21.00 12.60 4.80 l
MT30 11.5 NPT 11.5 30.00 16.70 5.60 l
MT30 8 NPT 8.0 30.00 16.70 5.60 l
MT40 11.5 NPT 11.5 40.00 20.80 6.40 l
MT40 8 NPT 8.0 40.00 20.80 6.40 l
• Рекомендации по скорости резания см. стр. J47-48.
Фрезы см. стр.: MTSR (J26) • MTSR-C (J27) • MTSR-Double Insert (J27) • MTSR-MULTI (насадная) (J33).

P NUT
30° 30°

90° Taper 1:16
SCREW


MT-NPS
Пластины для наружной и внутренней резьбы NPS с полным профилем

P
(1)


W

l S S

Размеры
IC908


Обозначение Ниток/дюйм l W S
MT12 18 NPS (1) 0.0 12.00 6.30 2.90 l
MT14 18 NPS 0.0 14.00 7.50 3.10 l
MT14 14 NPS 0.0 14.00 7.50 3.10 l
MT21 14 NPS 0.0 21.00 12.00 4.70 l
MT21 11.5 NPS 0.0 21.00 12.00 4.70 l
MT30 11.5 NPS 0.0 30.00 16.00 5.51 l
MT30 8 NPS 0.0 30.00 16.00 5.51 l
MT40 11.5 NPS 0.0 40.00 20.00 6.30 l
MT40 8 NPS 0.0 40.00 20.00 6.30 l
• Пластины для конической трубной резьбы односторонние. • Одна пластина для наружной и внутренней резьбы.
• Рекомендации по скорости резания см. стр. J47-48.
(1) Пластина с одной режущей кромкой.

Фрезы см. стр.: MTSR (J26) • MTSR-C (J27) • MTSR-Double Insert (J27) • MTSR-MULTI (насадная) (J33).
