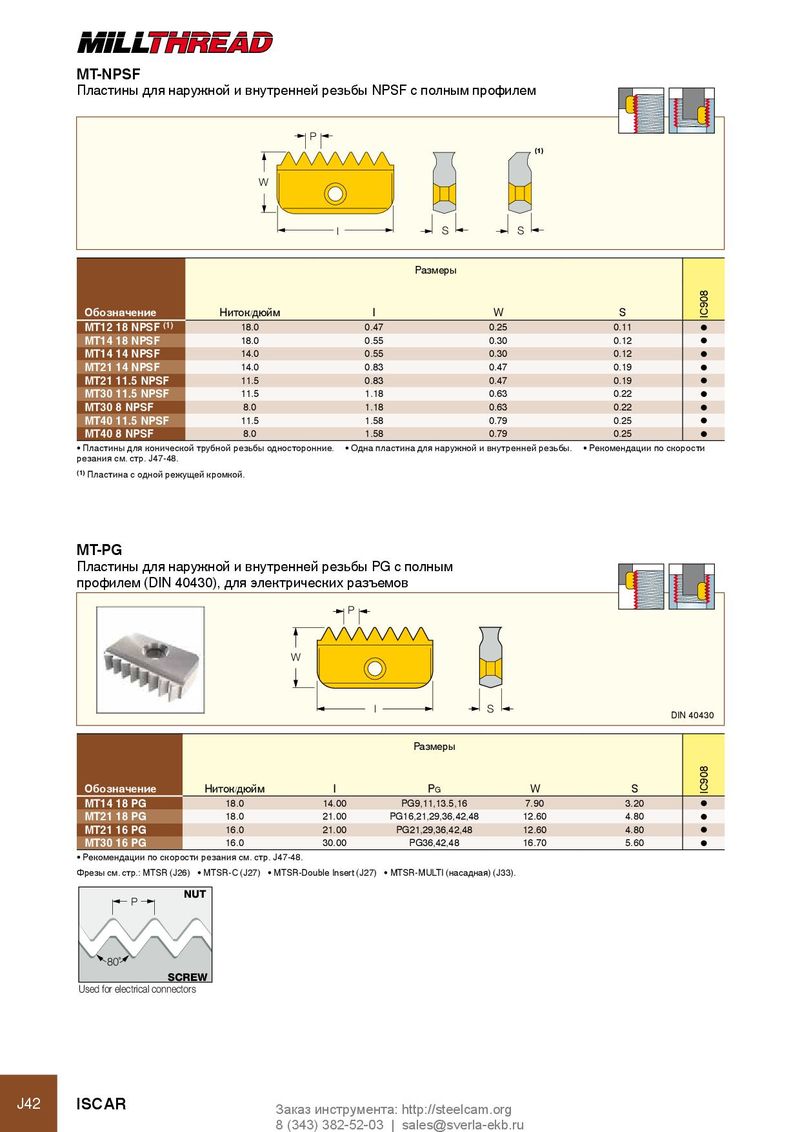

MT-NPSF
Пластины для наружной и внутренней резьбы NPSF с полным профилем
| P | |||||
| (1) | |||||
| W | |||||
| l | S S | ||||
| Размеры | |||||
| Обозначение | Ниток/дюйм | l | W | S | IC908 |
| MT12 18 NPSF(1) | 18.0 | 0.47 | 0.25 | 0.11 | l |
| MT14 18 NPSF | 18.0 | 0.55 | 0.30 | 0.12 | l |
| MT14 14 NPSF | 14.0 | 0.55 | 0.30 | 0.12 | l |
| MT21 14 NPSF | 14.0 | 0.83 | 0.47 | 0.19 | l |
| MT21 11.5 NPSF | 11.5 | 0.83 | 0.47 | 0.19 | l |
| MT30 11.5 NPSF | 11.5 | 1.18 | 0.63 | 0.22 | l |
| MT30 8 NPSF | 8.0 | 1.18 | 0.63 | 0.22 | l |
| MT40 11.5 NPSF | 11.5 | 1.58 | 0.79 | 0.25 | l |
| MT40 8 NPSF | 8.0 | 1.58 | 0.79 | 0.25 | l |
- Пластины для конической трубной резьбы односторонние.
- Одна пластина для наружной и внутренней резьбы.
- Рекомендации по скорости
резания см. стр. J47-48. (1) Пластина с одной режущей кромкой.
MT-PG
Пластины для наружной и внутренней резьбы PG с полным
профилем (DIN 40430), для электрических разъемов
| P | ||||||
| W | ||||||
| l S | DIN 40430 | |||||
| Размеры | ||||||
| Обозначение | Ниток/дюйм | l | PG | W | S | IC908 |
| MT14 18 PG | 18.0 | 14.00 | PG9,11,13.5,16 | 7.90 | 3.20 | l |
| MT21 18 PG | 18.0 | 21.00 | PG16,21,29,36,42,48 | 12.60 | 4.80 | l |
| MT21 16 PG | 16.0 | 21.00 | PG21,29,36,42,48 | 12.60 | 4.80 | l |
| MT30 16 PG | 16.0 | 30.00 | PG36,42,48 | 16.70 | 5.60 | l |
- Рекомендации по скорости резания см. стр. J47-48.
Фрезы см. стр.: MTSR (J26) MTSR-C (J27) MTSR-Double Insert (J27) MTSR-MULTI (насадная) (J33).
