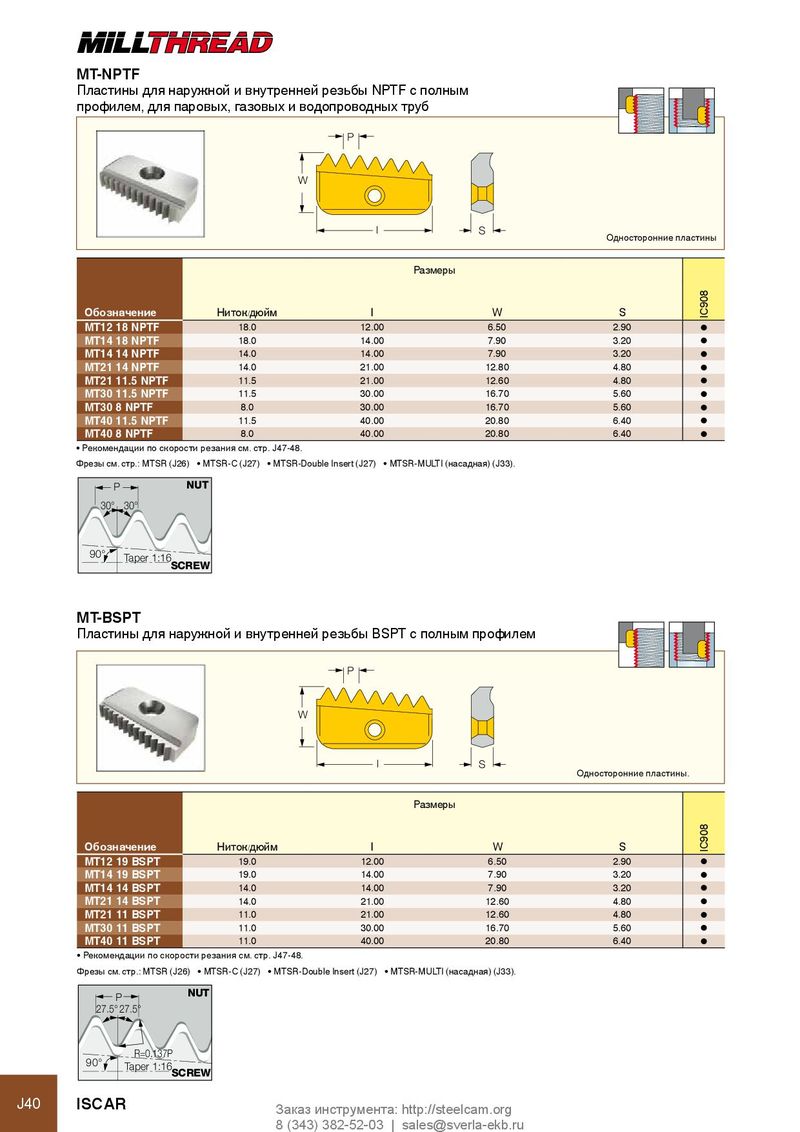

Каталог Iscar резьбонарезные фрезы - страница 40

MT-NPTF
Пластины для наружной и внутренней резьбы NPTF с полным
профилем, для паровых, газовых и водопроводных труб
P

W

l S
Односторонние пластины

Размеры


IC908
Обозначение Ниток/дюйм l W S
MT12 18 NPTF 18.0 12.00 6.50 2.90 l
MT14 18 NPTF 18.0 14.00 7.90 3.20 l
MT14 14 NPTF 14.0 14.00 7.90 3.20 l
MT21 14 NPTF 14.0 21.00 12.80 4.80 l
MT21 11.5 NPTF 11.5 21.00 12.60 4.80 l
MT30 11.5 NPTF 11.5 30.00 16.70 5.60 l
MT30 8 NPTF 8.0 30.00 16.70 5.60 l
MT40 11.5 NPTF 11.5 40.00 20.80 6.40 l
MT40 8 NPTF 8.0 40.00 20.80 6.40 l
• Рекомендации по скорости резания см. стр. J47-48.
Фрезы см. стр.: MTSR (J26) • MTSR-C (J27) • MTSR-Double Insert (J27) • MTSR-MULTI (насадная) (J33).
P NUT
30° 30°

90° Taper 1:16
SCREW

MT-BSPT
Пластины для наружной и внутренней резьбы BSPT с полным профилем
P

W

l S
Односторонние пластины.

Размеры
IC908


Обозначение Ниток/дюйм l W S
MT12 19 BSPT 19.0 12.00 6.50 2.90 l
MT14 19 BSPT 19.0 14.00 7.90 3.20 l
MT14 14 BSPT 14.0 14.00 7.90 3.20 l
MT21 14 BSPT 14.0 21.00 12.60 4.80 l
MT21 11 BSPT 11.0 21.00 12.60 4.80 l
MT30 11 BSPT 11.0 30.00 16.70 5.60 l
MT40 11 BSPT 11.0 40.00 20.80 6.40 l
• Рекомендации по скорости резания см. стр. J47-48.
Фрезы см. стр.: MTSR (J26) • MTSR-C (J27) • MTSR-Double Insert (J27) • MTSR-MULTI (насадная) (J33).

P NUT
27.5°27.5°

R=0.137P
90° Taper 1:16
SCREW
