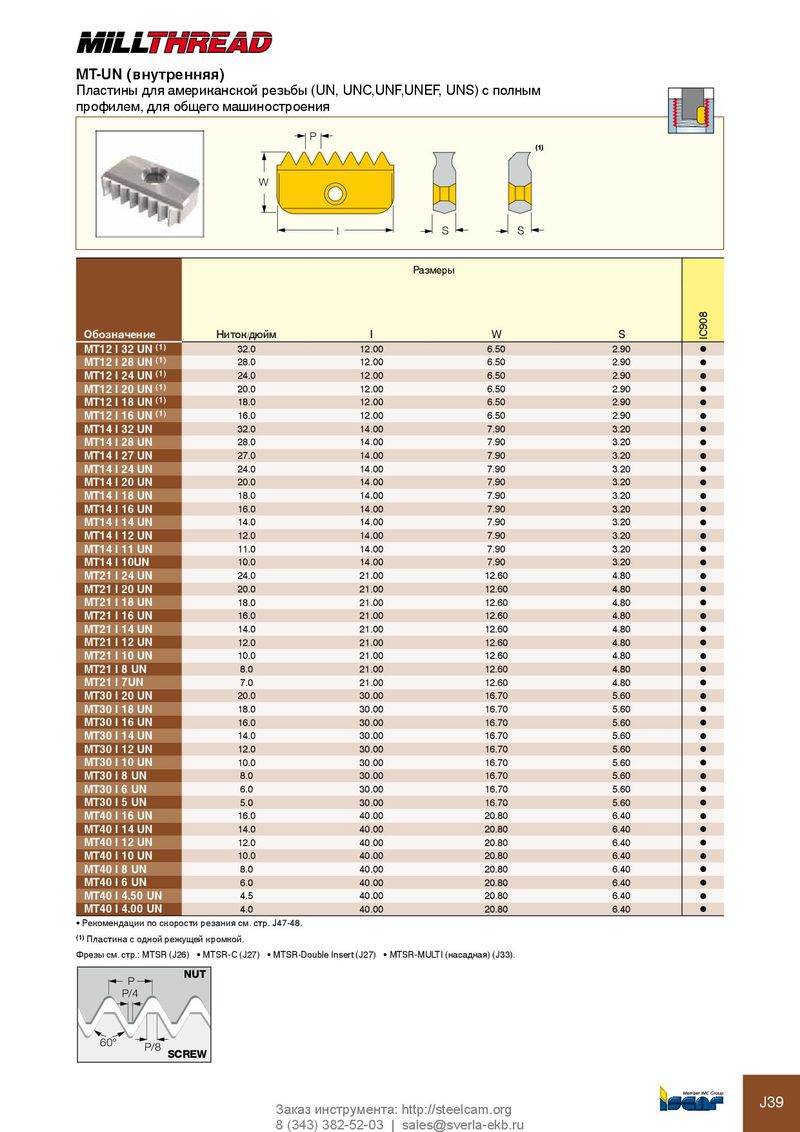

MT-UN (внутренняя)
Пластины для американской резьбы (UN, UNC,UNF,UNEF, UNS) с полным
профилем, для общего машиностроения
P
(1)
W
l S S
Размеры
IC908
Обозначение Ниток/дюйм l W S
MT12 I 32 UN (1) 32.0 12.00 6.50 2.90 l
MT12 I 28 UN (1) 28.0 12.00 6.50 2.90 l
MT12 I 24 UN (1) 24.0 12.00 6.50 2.90 l
MT12 I 20 UN (1) 20.0 12.00 6.50 2.90 l
MT12 I 18 UN (1) 18.0 12.00 6.50 2.90 l
MT12 I 16 UN (1) 16.0 12.00 6.50 2.90 l
MT14 I 32 UN 32.0 14.00 7.90 3.20 l
MT14 I 28 UN 28.0 14.00 7.90 3.20 l
MT14 I 27 UN 27.0 14.00 7.90 3.20 l
MT14 I 24 UN 24.0 14.00 7.90 3.20 l
MT14 I 20 UN 20.0 14.00 7.90 3.20 l
MT14 I 18 UN 18.0 14.00 7.90 3.20 l
MT14 I 16 UN 16.0 14.00 7.90 3.20 l
MT14 I 14 UN 14.0 14.00 7.90 3.20 l
MT14 I 12 UN 12.0 14.00 7.90 3.20 l
MT14 I 11 UN 11.0 14.00 7.90 3.20 l
MT14 I 10UN 10.0 14.00 7.90 3.20 l
MT21 I 24 UN 24.0 21.00 12.60 4.80 l
MT21 I 20 UN 20.0 21.00 12.60 4.80 l
MT21 I 18 UN 18.0 21.00 12.60 4.80 l
MT21 I 16 UN 16.0 21.00 12.60 4.80 l
MT21 I 14 UN 14.0 21.00 12.60 4.80 l
MT21 I 12 UN 12.0 21.00 12.60 4.80 l
MT21 I 10 UN 10.0 21.00 12.60 4.80 l
MT21 I 8 UN 8.0 21.00 12.60 4.80 l
MT21 I 7UN 7.0 21.00 12.60 4.80 l
MT30 I 20 UN 20.0 30.00 16.70 5.60 l
MT30 I 18 UN 18.0 30.00 16.70 5.60 l
MT30 I 16 UN 16.0 30.00 16.70 5.60 l
MT30 I 14 UN 14.0 30.00 16.70 5.60 l
MT30 I 12 UN 12.0 30.00 16.70 5.60 l
MT30 I 10 UN 10.0 30.00 16.70 5.60 l
MT30 I 8 UN 8.0 30.00 16.70 5.60 l
MT30 I 6 UN 6.0 30.00 16.70 5.60 l
MT30 I 5 UN 5.0 30.00 16.70 5.60 l
MT40 I 16 UN 16.0 40.00 20.80 6.40 l
MT40 I 14 UN 14.0 40.00 20.80 6.40 l
MT40 I 12 UN 12.0 40.00 20.80 6.40 l
MT40 I 10 UN 10.0 40.00 20.80 6.40 l
MT40 I 8 UN 8.0 40.00 20.80 6.40 l
MT40 I 6 UN 6.0 40.00 20.80 6.40 l
MT40 I 4.50 UN 4.5 40.00 20.80 6.40 l
MT40 I 4.00 UN 4.0 40.00 20.80 6.40 l
• Рекомендации по скорости резания см. стр. J47-48.
(1) Пластина с одной режущей кромкой.
Фрезы см. стр.: MTSR (J26) • MTSR-C (J27) • MTSR-Double Insert (J27) • MTSR-MULTI (насадная) (J33).
NUT
P
P/4
60° P/8
SCREW
Заказ инструмента: http://steelcam.org J39
8 (343) 382-52-03 | sales@sverla-ekb.ru
