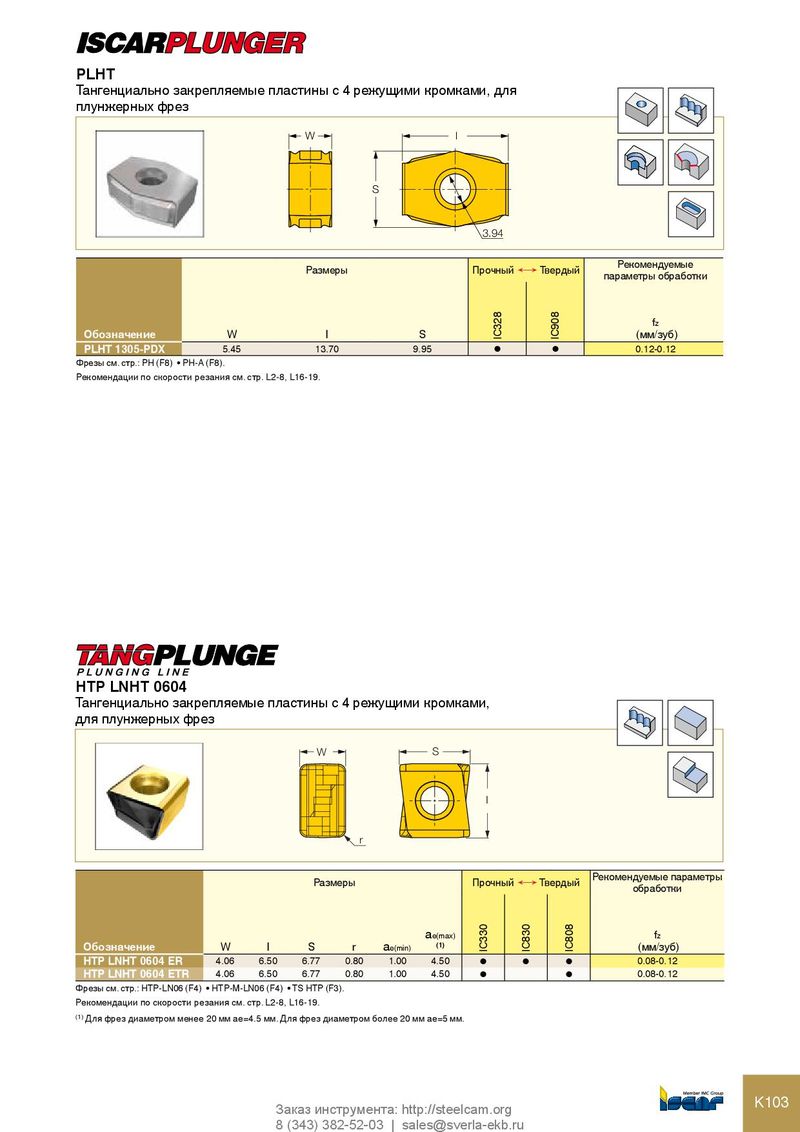

PLHT
плунжерных фрез
W l
S
3.94 Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
fz
| Обозначение | W | l | S | (мм/зуб) | ||
| PLHT 1305-PDX | 5.45 | 13.70 | 9.95 | l | l | 0.12-0.12 |
Фрезы см. стр.: PH (F8) • PH-A (F8). Рекомендации по скорости резания см. стр. L2-8, L16-19.
HTP LNHT 0604
Тангенциально закрепляемые пластины с 4 режущими кромками,
для плунжерных фрез
W S
I
r
Размеры Прочный Ö Твердый Рекомендуемые параметры обработки
ae(max) fz
| Обозначение | W | l | S | r | a | (1) | (мм/зуб) | |||
| e(min) | ||||||||||
| HTP LNHT 0604 ER | 4.06 | 6.50 | 6.77 | 0.80 | 1.00 | 4.50 | l | l | l | 0.08-0.12 |
| HTP LNHT 0604 ETR | 4.06 | 6.50 | 6.77 | 0.80 | 1.00 | 4.50 | 0.08-0.12 |
l l Фрезы см. стр.: HTP-LN06 (F4) • HTP-M-LN06 (F4) • TS HTP (F3). Рекомендации по скорости резания см. стр. L2-8, L16-19. (1) Для фрез диаметром менее 20 мм ae=4.5 мм. Для фрез диаметром более 20 мм ae=5 мм.
