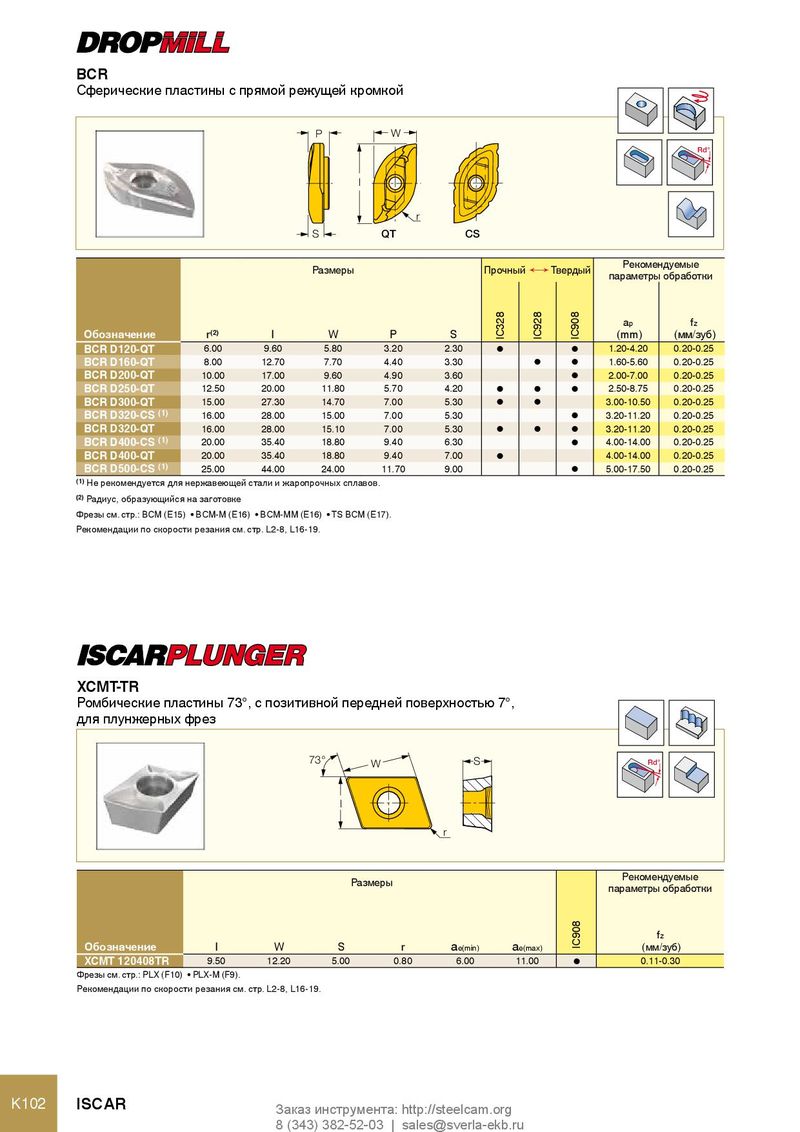

Каталог Iscar резьбонарезные фрезы - страница 156

BCR
Сферические пластины с прямой режущей кромкой

P W
Rd°

l

r
S QT CS
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки


IC328

IC928

IC908
ap fz
Обозначение r(2) l W P S (mm) (мм/зуб)
BCR D120-QT 6.00 9.60 5.80 3.20 2.30 l l 1.20-4.20 0.20-0.25
BCR D160-QT 8.00 12.70 7.70 4.40 3.30 l l 1.60-5.60 0.20-0.25
BCR D200-QT 10.00 17.00 9.60 4.90 3.60 l 2.00-7.00 0.20-0.25
BCR D250-QT 12.50 20.00 11.80 5.70 4.20 l l l 2.50-8.75 0.20-0.25
BCR D300-QT 15.00 27.30 14.70 7.00 5.30 l l 3.00-10.50 0.20-0.25
BCR D320-CS (1) 16.00 28.00 15.00 7.00 5.30 l 3.20-11.20 0.20-0.25
BCR D320-QT 16.00 28.00 15.10 7.00 5.30 l l l 3.20-11.20 0.20-0.25
BCR D400-CS (1) 20.00 35.40 18.80 9.40 6.30 l 4.00-14.00 0.20-0.25
BCR D400-QT 20.00 35.40 18.80 9.40 7.00 l 4.00-14.00 0.20-0.25
BCR D500-CS (1) 25.00 44.00 24.00 11.70 9.00 l 5.00-17.50 0.20-0.25
(1) Не рекомендуется для нержавеющей стали и жаропрочных сплавов.
(2) Радиус, образующийся на заготовке

Фрезы см. стр.: BCM (E15) • BCM‑M (E16) • BCM‑MM (E16) • TS BCM (E17).
Рекомендации по скорости резания см. стр. L2-8, L16-19.


XCMT-TR
Ромбические пластины 73°, с позитивной передней поверхностью 7°,
для плунжерных фрез
73° W S Rd°


l
r

Рекомендуемые
Размеры
параметры обработки
IC908


fz
Обозначение l W S r ae(min) ae(max) (мм/зуб)
XCMT 120408TR 9.50 12.20 5.00 0.80 6.00 11.00 l 0.11-0.30
Фрезы см. стр.: PLX (F10) • PLX‑M (F9).
Рекомендации по скорости резания см. стр. L2-8, L16-19.
