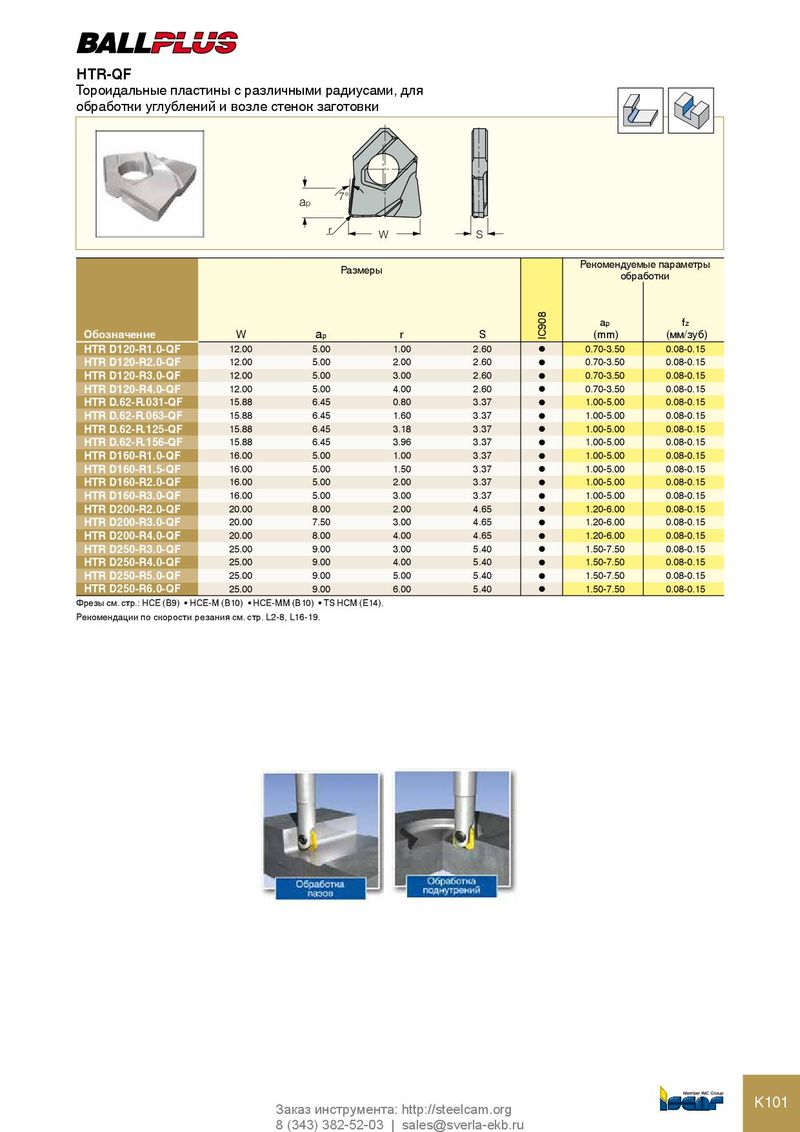

Каталог Iscar резьбонарезные фрезы - страница 155

HTR-QF Тороидальные пластины с различными радиусами, для обработки углублений и возле стенок заготовки 7° ap r W S Рекомендуемые параметры Размеры обработки a p f z Обозначение W a p r S IC908 (mm) (мм/зуб) HTR D120-R1.0-QF 12.00 5.00 1.00 2.60 l 0.70-3.50 0.08-0.15 HTR D120-R2.0-QF 12.00 5.00 2.00 2.60 l 0.70-3.50 0.08-0.15 HTR D120-R3.0-QF 12.00 5.00 3.00 2.60 l 0.70-3.50 0.08-0.15 HTR D120-R4.0-QF 12.00 5.00 4.00 2.60 l 0.70-3.50 0.08-0.15 HTR D.62-R.031-QF 15.88 6.45 0.80 3.37 l 1.00-5.00 0.08-0.15 HTR D.62-R.063-QF 15.88 6.45 1.60 3.37 l 1.00-5.00 0.08-0.15 HTR D.62-R.125-QF 15.88 6.45 3.18 3.37 l 1.00-5.00 0.08-0.15 HTR D.62-R.156-QF 15.88 6.45 3.96 3.37 l 1.00-5.00 0.08-0.15 HTR D160-R1.0-QF 16.00 5.00 1.00 3.37 l 1.00-5.00 0.08-0.15 HTR D160-R1.5-QF 16.00 5.00 1.50 3.37 l 1.00-5.00 0.08-0.15 HTR D160-R2.0-QF 16.00 5.00 2.00 3.37 l 1.00-5.00 0.08-0.15 HTR D160-R3.0-QF 16.00 5.00 3.00 3.37 l 1.00-5.00 0.08-0.15 HTR D200-R2.0-QF 20.00 8.00 2.00 4.65 l 1.20-6.00 0.08-0.15 HTR D200-R3.0-QF 20.00 7.50 3.00 4.65 l 1.20-6.00 0.08-0.15 HTR D200-R4.0-QF 20.00 8.00 4.00 4.65 l 1.20-6.00 0.08-0.15 HTR D250-R3.0-QF 25.00 9.00 3.00 5.40 l 1.50-7.50 0.08-0.15 HTR D250-R4.0-QF 25.00 9.00 4.00 5.40 l 1.50-7.50 0.08-0.15 HTR D250-R5.0-QF 25.00 9.00 5.00 5.40 l 1.50-7.50 0.08-0.15 HTR D250-R6.0-QF 25.00 9.00 6.00 5.40 l 1.50-7.50 0.08-0.15 Фрезы см. стр.: HCE (B9) • HCE-M (B10) • HCE-MM (B10) • TS HCM (E14). Рекомендации по скорости резания см. стр. L2-8, L16-19. K101 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
