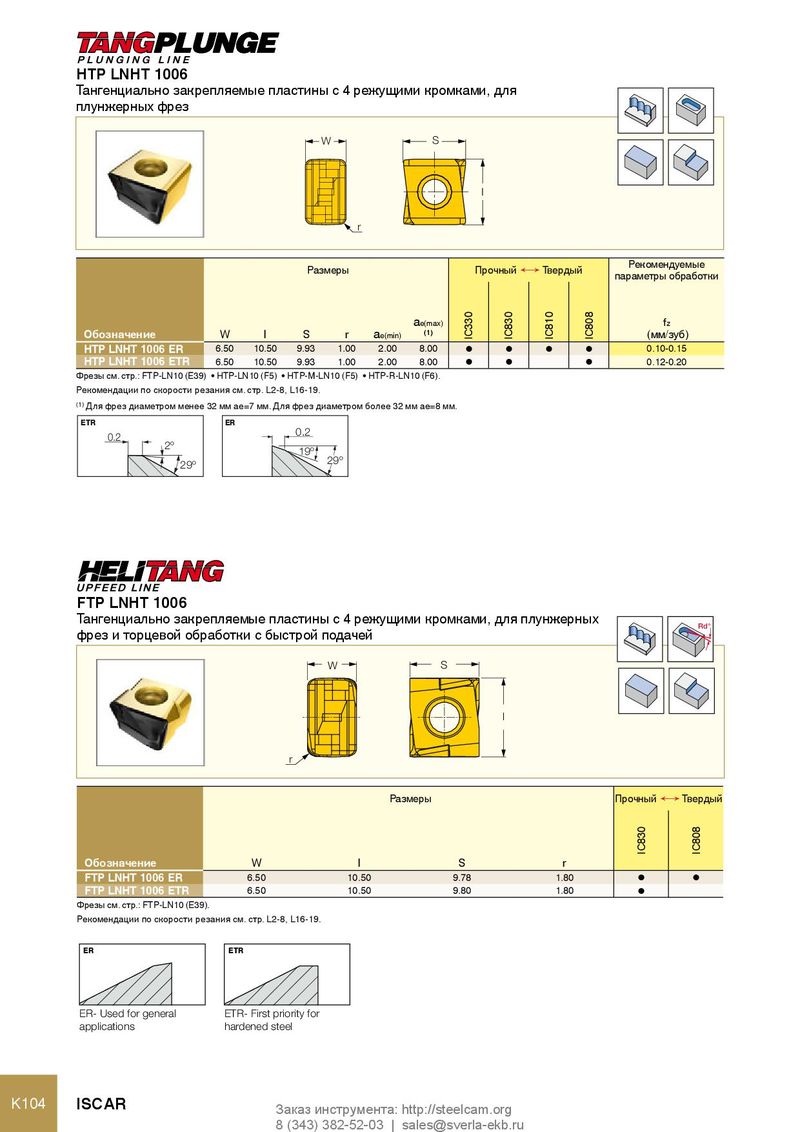

HTP LNHT 1006
плунжерных фрез
W S
I r Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
a f
a e(max) z
| Обозначение | W | l | S | r | e(min) | (1) | (мм/зуб) | ||||
| HTP LNHT 1006 ER | 6.50 | 10.50 | 9.93 | 1.00 | 2.00 | 8.00 | l | l | l | l | 0.10-0.15 |
| HTP LNHT 1006 ETR | 6.50 | 10.50 | 9.93 | 1.00 | 2.00 | 8.00 | 0.12-0.20 | ||||
| l | l | l |
Фрезы см. стр.: FTP-LN10 (E39) • HTP-LN10 (F5) • HTP-M-LN10 (F5) • HTP-R-LN10 (F6). Рекомендации по скорости резания см. стр. L2-8, L16-19. (1) Для фрез диаметром менее 32 мм ae=7 мм. Для фрез диаметром более 32 мм ae=8 мм. ETR ER
0.2 0.2 2º 19º 29º 29º
FTP LNHT 1006
Тангенциально закрепляемые пластины с 4 режущими кромками, для плунжерных
фрез и торцевой обработки с быстрой подачей Rd° W S
l
r
Размеры Прочный Ö Твердый
| Обозначение | W | l | S | r | ||
| FTP LNHT 1006 ER | 6.50 | 10.50 | 9.78 | 1.80 | l | l |
| FTP LNHT 1006 ETR | 6.50 | 10.50 | 9.80 | 1.80 |
l Фрезы см. стр.: FTP-LN10 (E39). Рекомендации по скорости резания см. стр. L2-8, L16-19.
ER ETR
ER- Used for general ETR- First priority for applications hardened steel
